Einbilden von Bild in Plot



tobi249

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.02.2023, 11:53     Titel: Einbilden von Bild in Plot
  Antworten mit Zitat
Guten Morgen,

ich erstelle mit Matlab einen Plot von Messdaten, die ich beruflich aufgenommen habe. Zur besseren Erklärung möchte ich in diesen Plot ein Bild der Versuchskonfiguration einladen, was auch klappt. Allerdings soll dieses zwangsläufig im Vordergrund sein, es kann jedoch bspw. durch annotations wie "rectangle" überlagert werden.

Wie bekomme ich das separati eingefügte Bild in der Vordergrund?

Vielen Dank.


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.453
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 22.02.2023, 12:04     Titel:
  Antworten mit Zitat
Hallo,

generell hilft es Code zur Verfügung zu stellen, damit man möglichst genau siehst, was wie gemacht wird und eventuelle Vorschläge auch gleich ausprobieren kann.
Ich würde es hier mit uistack versuchen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

tobi249

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.02.2023, 12:13     Titel:
  Antworten mit Zitat

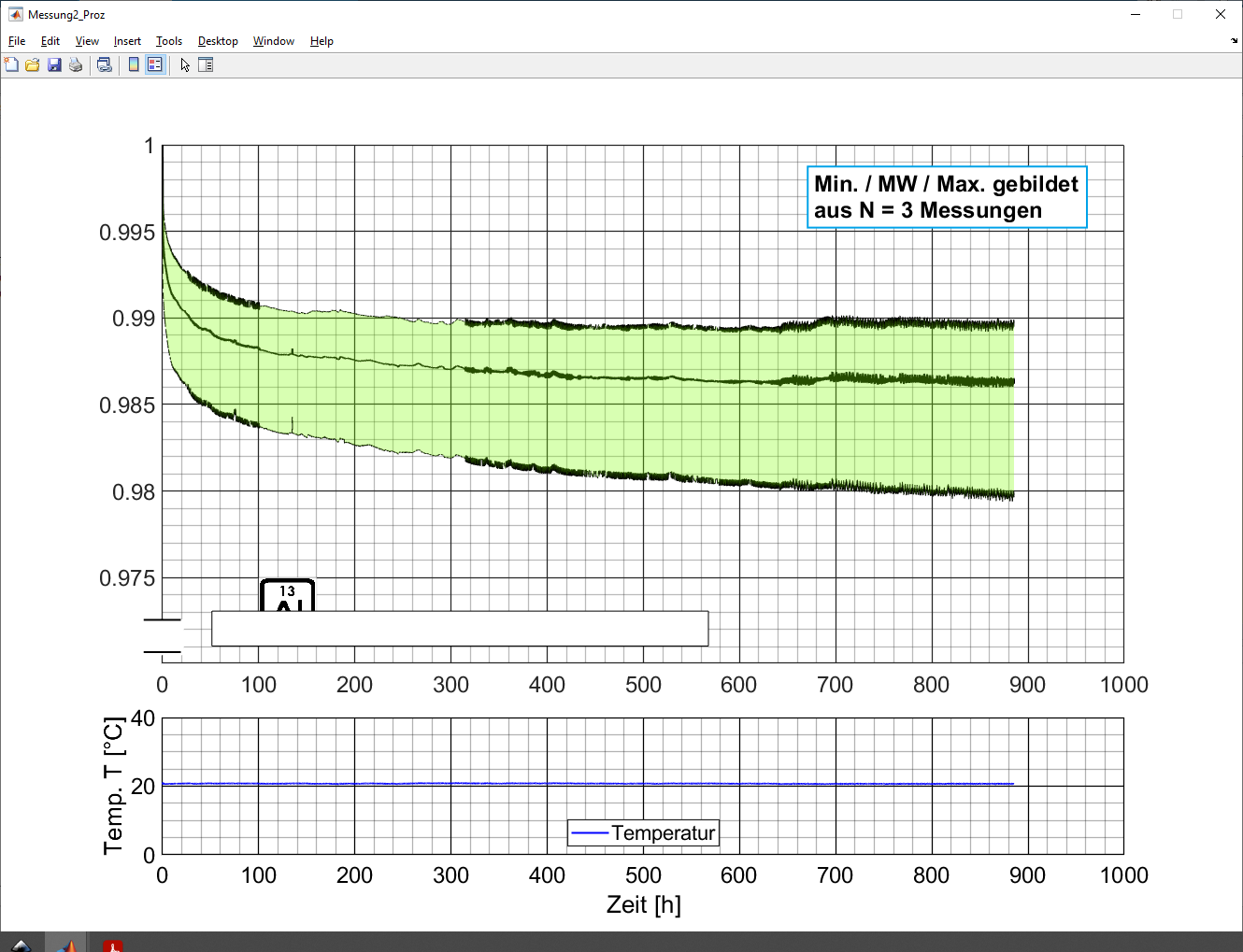

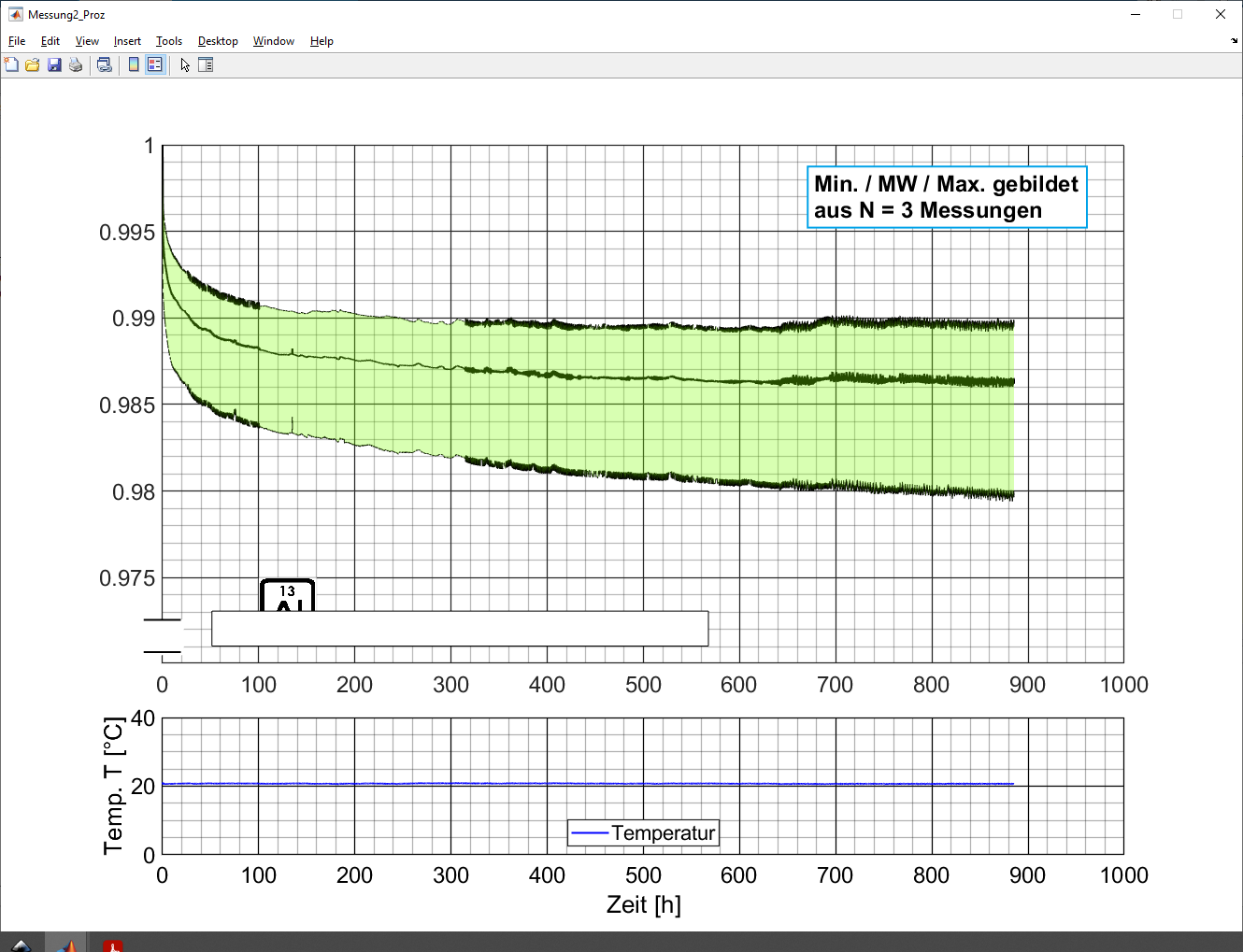

Hallo, vielen Dank für die schnelle Antwort. Hier der Code und ein Beispielbild:


hold all

plot(time, avg_dataset, 'color', 'k', 'LineWidth',1.5)
shade(time,min_dataset,'k--',time,max_dataset,'k--','FillType',[1 2;2 1],'FillColor',[.498 1 0]);
a=imread('aluminium.png');
image('CData',a,'XData',[100 160],'YData',[.975 .972])

hold off

Ich möchte, dass im unteren Diagrammbereich ein weisses Rechteck ist, in das ich bspw. das gezeigte Bild einbinden kann. Dieses wird jedoch immer von dem rectangle überlagert. Wie genau kann ich uistack nutzen?

 Beschreibung:

Download
 Dateiname:  Beispiel.png
 Dateigröße:  120.65 KB
 Heruntergeladen:  130 mal

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.453
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 22.02.2023, 13:17     Titel:
  Antworten mit Zitat
Hallo,

Code:
im = image(...);
uistack(im, "top")


Woher kommt denn die Funktion shade, die du verwendest? Erstellt die das Rechteck?

Grüße,
Harald
