Verfasst am: 15.04.2015, 19:44 Titel: Eine Komponente von Vektor Plotten

Ein freundliches Hallo bei meinem ersten Beitrag!

Ich hätte gleich eine Frage, bin absoluter Matlab Neuling.

Ich möchte mir ein Mehrkörpermodell aufbauen, bei dem ich mir die Lage von Punkten berechnen lassen kann.

Zur Punktberechnung würde ich gern mit Vektoren Rechnen.

Rechne ich mit Vektoren, wie im nachfolgenden Code, schmeisset mir der Plot einfach keine Linie mit den Werten aus.

Code:

t = (0.1:0.1:2);

I_r_AB = [180+t 4 4];

figure
plot(t,I_r_AB(:,1));
grid

Funktion ohne Link?

Wie kann ich mir einen Graph auswerfen lassen, der so aussieht wie beim unteren Code?

Code:

t = (0.1:0.1:2);

I_r_AB = (180+t);

figure
plot(t,I_r_AB);
grid

Funktion ohne Link?

Ich bin echt am Verzweifeln, warum ich mir bei Variante 1 keinen Graph der X Komponente des Vektors anzeigen lassen kann.

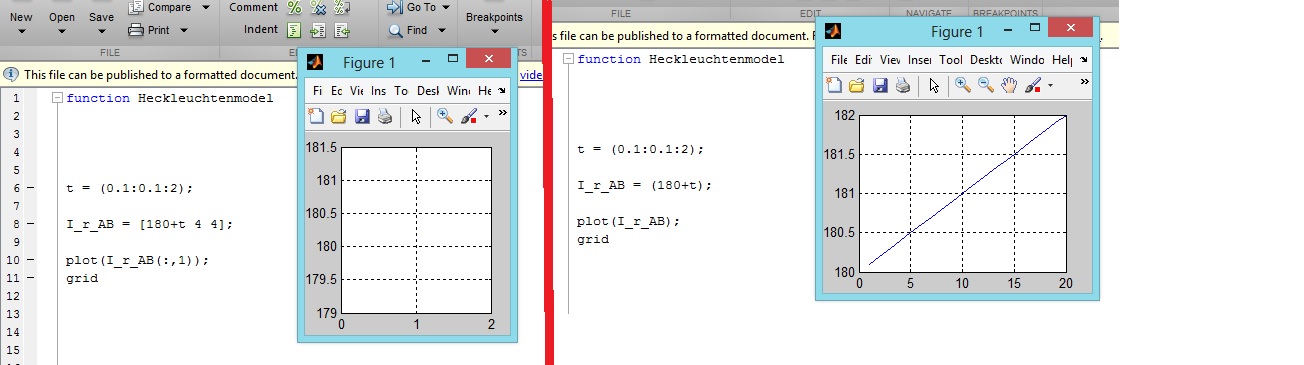

Angehöngt ein Bild von meinem Problem.

Vielen vielen Dank schon mal!

Grüße

Motorradfahrer

Vektor vs Funktion.jpg

Beschreibung:

Download

Dateiname:

Vektor vs Funktion.jpg

Dateigröße:

110.94 KB

Heruntergeladen:

287 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.04.2015, 20:00 Titel:

hallo. matlab macht genau das was du ihm sagst.

Zitat:

If one of X or Y is a scalar and the other is a vector, then MATLAB plots the vector as discrete points at the scalar value.

denn

Code:

I_r_AB(:,1) ist ein skalar

Funktion ohne Link?

wenn du

Code:

I_r_AB(1,:)

Funktion ohne Link?

meinst stimmen die dimensionen nicht. du hast da ja 2 elemente mehr als in t
_________________

richtig Fragen

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 20:11 Titel:

Hallo,

danke für die schnelle Antwort,

Also "t" ist ein Skalar

und:

Code:

I_r_AB(:,1)

Funktion ohne Link?

st auch ein Skalar,

folgedessen sollte es funktionieren, warum funktioniert es nicht?

Hast du mein angehängtes Bild betrachtet, dort erscheint kein Graph...?

Gruß

Motorradfahrer

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 20:14 Titel:

P.S.:

ich hab im angefügten Bild

bei

Code:

plot(t,I_r_AB(:,1))

Funktion ohne Link?

das "t" vergessen, funktioniert aber auch nicht, wenn es drinnen steht...

Liebe Grüße

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.04.2015, 20:18 Titel:

bitte genau lesen Smile

Zitat:

Also "t" ist ein Skalar

nein. t ist dein vector

Zitat:

und:

Code:

I_r_AB(:,1)

Funktion ohne Link?

st auch ein Skalar,

das stimmt. damit trifft das was ich aus der doc zitiert habe zu.
das du auf dem graph nichts sihst liegt vieleicht daran das du es vom grid überdekt wird.
_________________

richtig Fragen

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 20:28 Titel:

Hi, Danke noch,

wir kommen der Sache näher Smile

Das stimmt, ich sehe Punkte, wenn ich das grid ausblende,

aber die Punkte verlaufen bei 180.1 waagrecht,

Müssten diese nicht im 45 Grad winkel nach oben verlaufen?

x-Achse = t = (0.1:0.1:2)
y-Achse= 180+t

Liebe Grüße

Motorradfahrer

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.04.2015, 20:34 Titel:

ich kann mich da nur wiederholen Smile

Zitat:

If one of X or Y is a scalar and the other is a vector, then MATLAB plots the vector as discrete points at the scalar value.

t ist dein vector X und in Y ist das erste element aus I_r_AB also ein scalar
wenn du den selben wert immer wieder plottest warum sollte das dann 45° nach oben gehen?
_________________

richtig Fragen

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 20:39 Titel:

Danke Dir, ich habs fast geschnallt!

Was muss ich machen, damit meine erste Komponente vom Vektor I_r_AB bzw. der Skalar in der selben größe wie mein Vektor "t" wächst?

Code:

t = (0.1:0.1:2);

I_r_AB = [180+t 4 4];

Funktion ohne Link?

Liebe Grüße

Motorradfahrer

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.04.2015, 20:47 Titel:

Zitat:

Was muss ich machen, damit meine erste Komponente vom Vektor I_r_AB bzw. der Skalar in der selben größe wie mein Vektor "t" wächst?

wie soll ein einzelnes element wachsen? dazu müsstest du es immer wieder überschreiben. das mcht keinen sinn.

Code:

t = (0.1:0.1:2);

I_r_AB = (180+t);

figure
plot(t,I_r_AB);
grid

Funktion ohne Link?

der code ist richtig. in deiner abwandlung hängst du aber einfach zwei 4en an die vektor an. damit sind die vektoren nicht mehr gleich lang und können nicht geplottet werden. vieleicht solltest du erstmal sagen was das ziel dieser vieren ist
_________________

richtig Fragen

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 20:56 Titel:

Hi,

die 4en habe ich nur beliebig eingesetzt, die 4en sollen später auch noch durch funktionen ersetzt werden.

Ich möchte einen Punkt beschreiben, mit x y z, wo dessen lage im Raum ist, in Abhängigkeit von weiteren größen, z.B. t.

was ich nicht verstehe, warum wächst das:

Code:

t = (0.1:0.1:2);

I_r_AB = (180+t);

Funktion ohne Link?

aber sobal (180+t) im Vektor steh, kann es nicht mehr wachsen?

Liebe Grüße

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 15.04.2015, 21:00 Titel:

Code:

I_r_AB = (180+t);

Funktion ohne Link?

ist ein vektor

Code:

I_r_AB(:,1)

Funktion ohne Link?

ist keiner. du nimmst alle elemente aus der ersten spalte von I_r_AB. I_r_AB ist ein zeilenvektor also ist da nur ein element.
ich kann anfängern nur das getting startet von matlab ans herz legen. Smile

_________________

richtig Fragen

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 21:04 Titel:

Danke schon mal,

vielleicht sollte ich jetzt erst einmal darüber schlafen Smile

Liebe Grüße

Motorradfahrer

Themenstarter

Forum-Anfänger


	Beiträge: 27

	Anmeldedatum: 15.04.15

	Wohnort: München

	Version: ---

Verfasst am: 15.04.2015, 22:04 Titel:

Hallo, ich nochmal

ich kann einfach nicht schlafen.

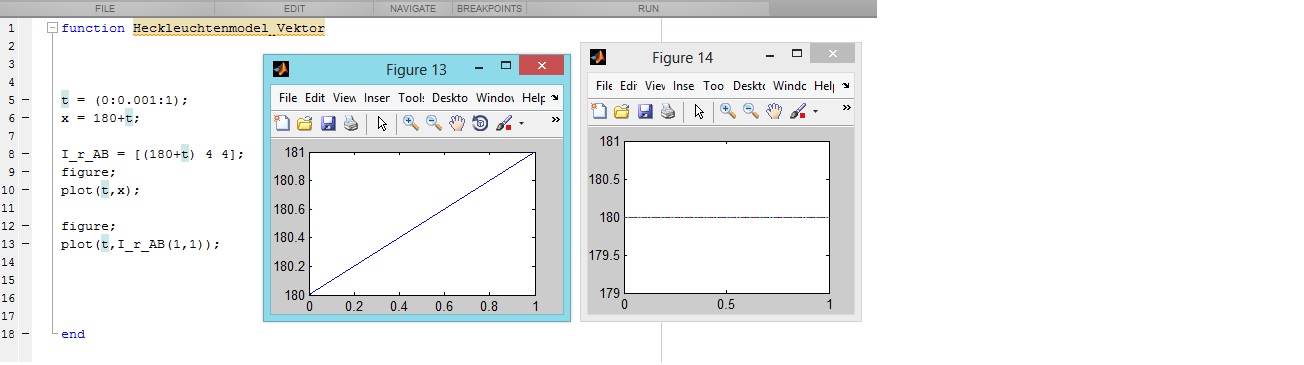

Ich habe nochmal ein Bild angefügt, warum habe ich in Figure 14 nicht das gleiche Bild wie in Figure 13, ich verstehe es nicht!!!

Es muss doch auch dieser Wert

Code:

(I_r_AB(1,1))

Funktion ohne Link?

genau so wachsen wie

Code:

x = 180+t;

Funktion ohne Link?

Warum ist das nicht so?

Wie kann ich mir einen Vektor plotten, der von einer Variablen abhängig ist?

Wie kann ich den (1,1) Verlauf vom Vektor mir in Abhängigkeit von ner Variable anzeigen lassen?

Liebe Grüße

Wert im Vektor.jpg

Beschreibung:

Download

Dateiname:

Wert im Vektor.jpg

Dateigröße:

81.01 KB

Heruntergeladen:

302 mal

Seban

Forum-Meister


	Beiträge: 600

	Anmeldedatum: 18.01.12

	Wohnort: ---

	Version: ab R2014b

Verfasst am: 16.04.2015, 04:46 Titel:

Hallo,

Wie Winkow geschrieben hat: Lies das Getting Started-Kapitel der Matlab-Hilfe. https://de.mathworks.com/help/matla.....-started-with-matlab.html

Weiterhin hat er bereits geschrieben, dass I_r_AB(1,1) ein Skalar, dh ein einzelner Zahlenwert ist, genauer der erste Wert des Vektors I_r_AB. Wenn du nur einen Wert angibst, wird auch nur dieser geplottet.

Code:

t = (0.1:0.001:1);
x = 180+t;

I_r_AB = [180+t 4 4];
sz = size(t);

plot(t, x);
figure
plot(t, I_r_AB(1:sz(2)));

Funktion ohne Link?

Es hilft übrigens, wenn du Rückfragen beantwortest und den Code als Code statt als Bild einfügst.

Grüße,
Seban
