Verfasst am: 10.08.2010, 11:12 Titel: Eingabe mehrerer Koordinaten -> Prüfung -> Ausgabe al

Mahlzeit,

habe folgendes Problem:

Ich möchte in einer GUI (siehe Bild im Anhang) einen Punkt in Koordinaten eingeben mit noch 4 Bedingungen.
Bei drücken des Buttons "check an add to list" sollen diese nacheinander geprüft werden (ob sie innerhalb eines Kreises mit Radius 0.6 liegen) und dann in eine Liste geschrieben werden.
also ungefähr so
Koordinaten x,y,z..............movement type..............velocity..............blending on/off..............blending radius (Punkte sind nur Platzhalter)

Zusätzlich soll die Anzahl der Punkte mitgezählt werden.
Die Liste möchte ich dann in einem separaten m-file aufrufen und weiterverwenden um die Punkte zu einer Sequenz zusammenzufügen

Wie belege ich jetzt den Button, dass das so funktioniert??
Wo wird das dann gespeichert? Kann man das in einer festen Datei (textfile oder m-file) speichern?

Ich hoffe, man kann ungefähr nachvollziehen, was ich meine...
Danke schon mal

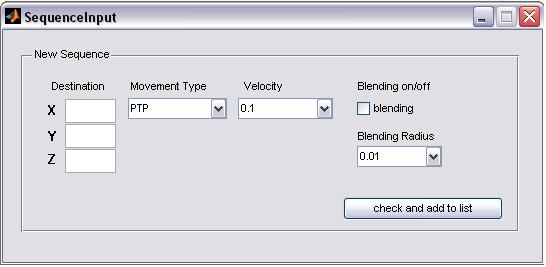

Beschreibung:

Das ist die GUI

Download

Dateiname:


Dateigröße:

19.8 KB

Heruntergeladen:

517 mal

michik

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 04.05.10

	Wohnort: ---

	Version: ---

Verfasst am: 23.08.2010, 10:00 Titel:

mal Schritt für Schritt:

ist es möglich die in der GUI eingegebenen Werte in einer Matrix bzw Tabelle mit den Spalten wie oben (x; y; z; movement; vel; BlendC; BlenR) zu speichern?

Also beim 1. Klick auf den Button sollen die Werte in die 1. Zeile geschrieben werden, beim 2. Klick in die zweite, usw

Wie stell ich das an, dass MatLab die Werte in dieser Reihenfolge pro Zeile abspeichert und beim nächsten Punkt nicht den ersten überschreibt?

Oder: hat jemand eine einfachere Idee?

PS: GUI - Layout hat sich geändert...

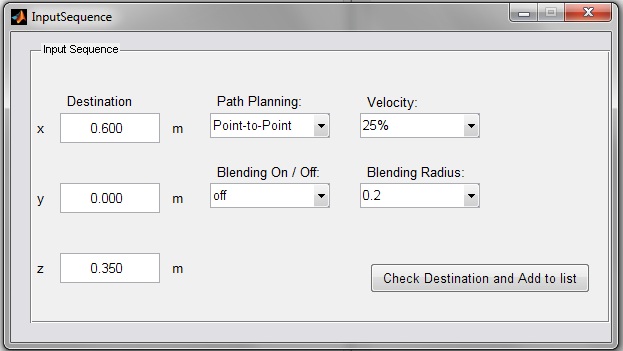

Beschreibung:

Die aktuelle GUI

Download

Dateiname:


Dateigröße:

42.73 KB

Heruntergeladen:

529 mal

mmz

Forum-Anfänger


	Beiträge: 48

	Anmeldedatum: 18.08.10

	Wohnort: ---

	Version: ---

Verfasst am: 23.08.2010, 10:40 Titel:

Hi,

mittels

Code:

var1 = get(handels.Editror1 , 'String');

Funktion ohne Link?

bekommst du erstmal die Daten aus deinen Editoren geladen.

und mit :

Code:

assignin('base', 'VarName1',[VarName1;var1]);

Funktion ohne Link?

sollte der Rest gehen.

Erläuterung:
assignin schreibt Werte in den Workspace (da du sie ja später noch weiter verwenden wolltest)
'base' gibt das Base-Workspace an. 'VarName1' Ist der Variablen name unter dem er die Variable abspeichert. Und der letzte Parameter entspricht dem Wert der in den Variablennamen abgespeichert werden soll. Und da ich immer den alten VarNamen vorne dran häng...schreibt er immer in die nächste Zeile.

Ich hoffe ich konnte weiterhelfen

grüße

Michael

Edit: Das ganze natürlich unter den Button-Callback

michik

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 04.05.10

	Wohnort: ---

	Version: ---

Verfasst am: 23.08.2010, 11:33 Titel:

irgendwie kapier ichs immer noch nicht...

am Beispiel x-Koordinate:
Mein Code für das Eingabefeld in der GUI ist folgender

Code:

%% Input x

w1des = uicontrol( ...
'Parent', mainfigure, ...
'Style', 'edit', ...
'Tag', 'w1des', ...
'String', sprintf('%-6.3f', 0.6), ...
'Value', 0.6e3, ...
'Units', 'pixel', ...
'Position', [50 200 100 30], ...
'Backgroundcolor', 'white', ...
'FontSize', 10, ...
'Callback', {@Edit});

w1destext = annotation('textbox');
set(w1destext, ...
'String', 'x', ...
'Units', 'pixel', ...
'Position', [20 198 20 30], ...
'FontSize', 10, ...
'FontWeight', 'normal', ...
'VerticalAlignment', 'middle', ...
'HorizontalAlignment', 'left', ...
'LineStyle', 'none');

w1desunit = annotation('textbox');
set(w1desunit, ...
'String', 'm', ...
'Units', 'pixel', ...
'Position', [155 198 20 30], ...
'FontSize', 10, ...
'FontWeight', 'normal', ...
'VerticalAlignment', 'middle', ...
'HorizontalAlignment', 'left', ...
'LineStyle', 'none');

Funktion ohne Link?

Mein Startbutton ist so:

Code:

startbutton = uicontrol( ...
'Parent', mainfigure, ...
'Style', 'pushbutton', ...
'Tag', 'startbutton', ...
'String', 'Check Destination and Add to list', ...
'Units', 'pixel', ...
'Position', [360 50 220 30], ...
'FontSize', 10, ...
'Callback', {@Start}, ...
'Enable', 'on', ...
'Visible', 'on');

Funktion ohne Link?

aufrufen will ich das ganze mit:

Code:

%% Start Button:
function Start(src, evnt)

% Koordinaten
x=get(handles.w1des, 'String');
y=get(handles.w2des, 'String');
z=get(handles.w3des, 'String');

assignin('base', 'xc',[xc;x]);
assignin('base', 'yc',[yc;y]);
assignin('base', 'zc',[zc;z]);

Funktion ohne Link?

Als Ergebnis kommt:
??? Undefined variable "handles" or class "handles.w1des".

Error in ==> SequenceControl_2>Start at 275
x=get(handles.w1des, 'String');

??? Error while evaluating uicontrol Callback

Was mach ich da falsch??

mmz

Forum-Anfänger


	Beiträge: 48

	Anmeldedatum: 18.08.10

	Wohnort: ---

	Version: ---

Verfasst am: 23.08.2010, 13:19 Titel:

sry, da muss ich passen. Ich arbeite nur mit guide...und damit ist das alles kein problem.

Iwie hat er wohl problem mit den handles...aber wieso ka.

Leider kann ich dir da nicht weiter helfen.
