Einhüllende von Messpunkten |
|
| Kat |
Forum-Anfänger
|
 |
Beiträge: 14
|
|
|
|
Anmeldedatum: 09.05.12
|
|
|
|
Wohnort: Leipzig
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 18.06.2012, 15:33
Titel: Einhüllende von Messpunkten
|
 |
Hallo,
ich bin leider aus den anderen Einträgen zum Thema Einhüllende nicht schlau geworden.

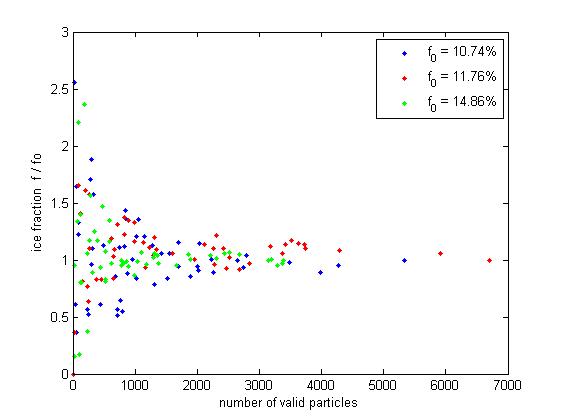

Ich hab eine Schar Messpunkte (siehe Anhang). Für die Auswertung brauch ich eine Art Hüllkurve, weiß aber überhaupt nicht, wie man so was programmiert. Hat jemand eine Idee?
Kat
| Beschreibung: |
|
Download |
| Dateiname: |
intermediate ice fraction.jpg |
| Dateigröße: |
22.63 KB |
| Heruntergeladen: |
996 mal |
|
|
|
|
|
|
| Kat |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 09.05.12
|
|
|
|
Wohnort: Leipzig
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 11:59
Titel:
|
|
|
Ich hatte mir überlegt, dass man ja interpolieren könnte und dann die Maxima miteinander verbinden. Aber daran bin ich bislang gescheitert... Gibts denn noch andere Möglichkeiten? Oder hat jemand eine Idee, wie man das mit den Maxima hinkriegt?
|
|
|
|
| Jan S |
Moderator
|
|
Beiträge: 11.057
|
|
|
|
Anmeldedatum: 08.07.10
|
|
|
|
Wohnort: Heidelberg
|
|
|
|
Version: 2009a, 2016b
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 14:04
Titel: Re: Einhüllende von Messpunkten
|
|
Hallo Kat,
"Einhüllende" ist ein relativer Begriff. Man kann ein Polynom durch die lokalen Maxima legen, aber auch eine Zickzack-Linie durch alle Punkte ziehen. Du müßtest also genauer definieren, was Du möchtest.
Gruß, Jan
|
|
|
|
| Kat |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 09.05.12
|
|
|
|
Wohnort: Leipzig
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 14:11
Titel:
|
|
Hallo Jan,
ich hätte halt gern 2 Kurven, die den Bereich eingrenzen, indem alle meine Messpunkte liegen. Wie kann ich denn lokale Extrempunkte bestimmen, sodass ich die dann nur noch mit einer Funktion verbinden brauch?
LG Kat
|
|
|
|
| flashpixx |
Forum-Guru
|
|
Beiträge: 355
|
|
|
|
Anmeldedatum: 19.04.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 21:22
Titel: Re: Einhüllende von Messpunkten
|
|
|
|
|
| Kat |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 14
|
|
|
|
Anmeldedatum: 09.05.12
|
|
|
|
Wohnort: Leipzig
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 21:54
Titel:
|
|
Ok ich versuchs nochmal:
Ich möchte gern an jeder Stelle x den maximalen und minimalen Fehler des Funktionswertes bestimmen. Dann möchte ich eine stetige Funktion finden, die diese max- und min- Werte verbindet.
In meinem Bild sind allerdings nicht die maximalen Abweichungen dargestellt, sondern nur zufällige (ich hab Zufallszahlen erzeugt und deren Abweichung zum Mittelwert dargestellt.)
Als Einhüllende meine ich also eine stetige Funktion (Exponentialfunktion?), die alle Messpunkte bzw deren maximale Fehler in der Fläche unter sich einschließt.
Also angenommen in meinem Bild sind schon die Maxima und Minima dargestellt, wie krieg ich dann meine stetige Funktion?
|
|
|
|
| flashpixx |
Forum-Guru
|
|
Beiträge: 355
|
|
|
|
Anmeldedatum: 19.04.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2012, 22:42
Titel:
|
|
| |
 |
 |
Naja nimm die max. Werte über und unterhalb der Achse und machst eben einen Funktionsfit der Werte. Optisch sieht es nach einer konvergenten / fallenden Exponentialfunktion aus, die im Limes null wird, d.h. ich nehme die Werte und bestimme die Parameter der Funktion (z.B. stochastischer Gradientenabstieg / Downhill-Simplex). Wenn es noch symmetrisch zu Achse ist, dann kannst Du die Werte ober- / unterhalb der Achse verwenden, ansonsten eben getrennt berechnen, d.h. schematisch:
Maxima oberhalb der X-Achse bestimmen und durch eine Funktion diese interpolieren (Polynominterpolation oder wenn die Funktion bekannt ist, die Parameter der Funktion via Gradientenabstieg, Downhill-Simplex bestimmen), dann analog für die Punkte unterhalb der X-Achse und deren Maxima.
Ansonsten gibt es natürlich noch ganz klassisch http://de.wikipedia.org/wiki/Einhüllende
oder dann etwas weiter gefasst http://en.wikipedia.org/wiki/K-approximation_of_k-hitting_set oder http://de.wikipedia.org/wiki/Konvexe_Hülle
|
|
|
|
|
|
|
