Verfasst am: 13.05.2017, 18:15 Titel: Einlesen und ploten von Daten

Hallo goMatlab Forum, ich bräuchte mal wieder eure Hilfe!

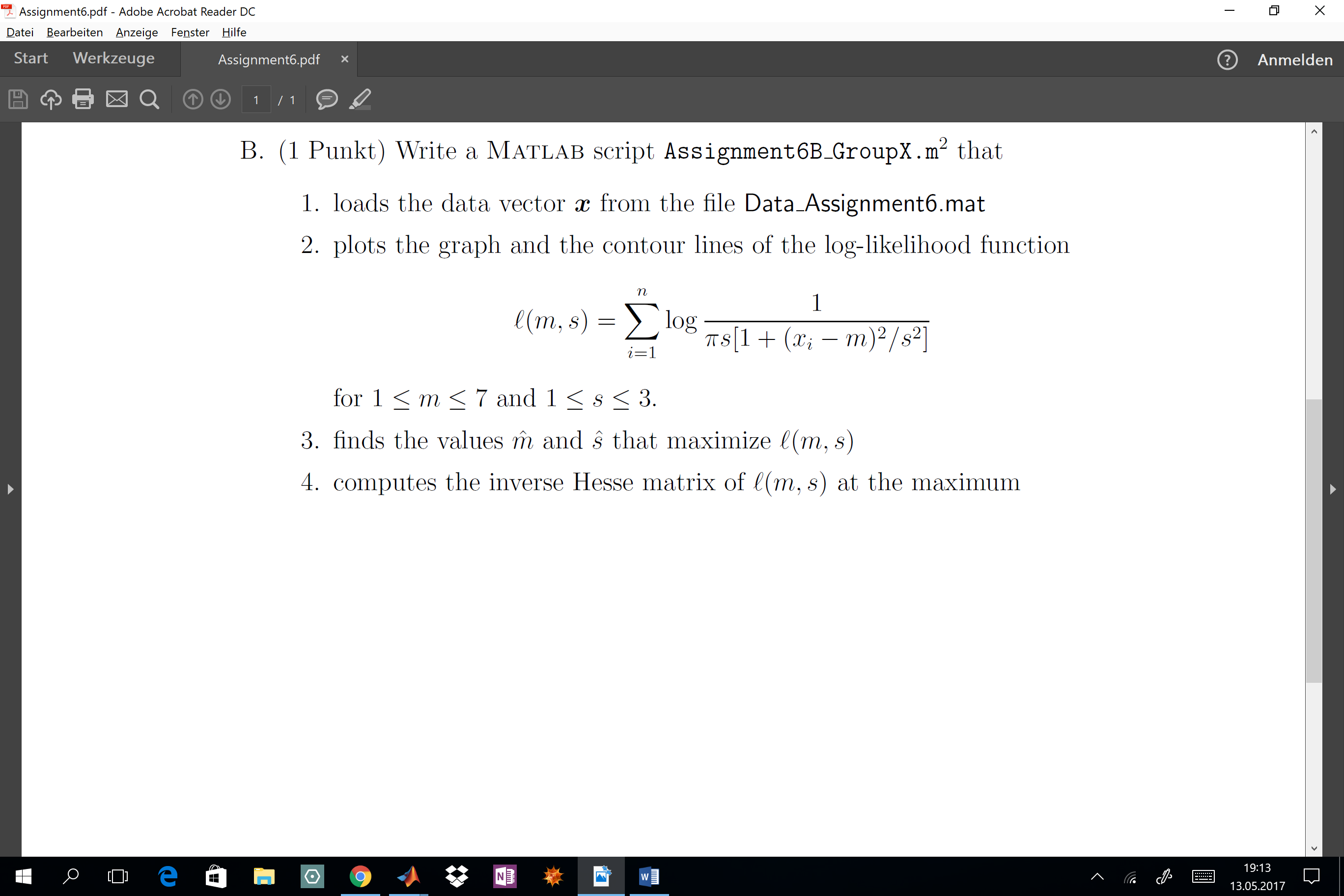

Im Anhang befindet sich meine Aufgabe bei der ich etwas Hilfe nötig hätte! Schon beim einlesen der Daten hab ich das Problem, dass ich nicht weiß wie ich auf die einzelnen Elemente meiner Struktur zurückgreife. Ich finde zwar Beschreibungen dazu, jedoch weiß ich ja nicht wie mein Feld heißt.
Kann mir also jemand für den Anfang sagen wie ich auf einzelnen Elemente meiner Struktur zugreifen kann und wie ich diese im weiteren Sinne zu einem Vektor mache? Danke schon mal!

Screenshot (5).png

Beschreibung:

Download

Dateiname:

Screenshot (5).png

Dateigröße:

236.63 KB

Heruntergeladen:

346 mal

Data_Assignment6.mat

Beschreibung:

Download

Dateiname:

Data_Assignment6.mat

Dateigröße:

3.96 KB

Heruntergeladen:

310 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 13.05.2017, 21:04 Titel:

Hallo,

Code:

load Data_Assignment6.mat

Funktion ohne Link?

liefert keine Struktur, sondern einen "ganz normalen" Double Vektor.
Insofern ist mir nicht klar, wo das Problem liegt.

Grüße,
Harald

gamma

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 03.05.17

	Wohnort: ---

	Version: ---

Verfasst am: 14.05.2017, 01:05 Titel:

Was mich verwirrt ist das ich die Meldung

Zitat:

x =

struct with fields:

x: [1×500 double]

zurück bekomme wennn ich die daten mit load einlese. Außerdem kann ich nicht auf die einzelnen Elemente des Vektors zugreifen denn

Code:

x = load('Data_Assignment6.mat');
x(2)

Funktion ohne Link?

liefert mir die Fehlermeldung

Zitat:

Index exceeds matrix dimensions.

. Wo liegt mein Fehler?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 14.05.2017, 08:30 Titel:

Hallo,

das einfachste ist, wenn du das "x = " weglässt (Vorschläge bitte auch ausprobieren!).

Wenn du die Daten unbedingt in eine Struktur laden willst, dann ginge das so:

Code:

data = load('Data_Assignment6.mat');
x = data.x;

Funktion ohne Link?

Grüße,
Harald

gamma

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 03.05.17

	Wohnort: ---

	Version: ---

Verfasst am: 14.05.2017, 11:06 Titel:

Am liebsten wäre es mir ja wenn ich die Daten als Vektor hätte aber ich weiß eben nicht wie ich das bewerkstellige! Wenn ich das "x=" weglasse habe ich das Problem, dass ich nicht weiß wie ich auf meine Daten zugreifen kann die sich im Workspace befinden. Also wie ich diese Daten dann anschließend in meiner Summe weiter verarbeiten kann!
Ich habe deshalb einmal mit der Struktur weiter gearbeitet aber wäre dir sehr dankbar wenn du mir sagen könntest wie ich sie als Vektor einlese.
Desweiteren habe ich ein Problem mit dem plotten

Code:

%load('Data_Assignment6.mat');
data = load('Data_Assignment6.mat');
x = data.x;
n = size(x)
for i = 1:n
for m = 1:7
for s = 1:3
l(m,s) = log10(1/(pi*s*((1+x(i)-m)^2)/s^2))
plot(l,x(i))
end
end
end

Funktion ohne Link?

. Ich denke es ist klar wie ich versuche vorzugehen(ansonsten kommentiere ich auch gerne meinen code). Ich bekomme die Fehlermeldung

Zitat:

Error using plot
Vectors must be the same length

Ich denke das meine Summe nicht richtig ist weil ich nur 441 Werte bekomme was mir viel zu wenig erscheint für 500 x-Werte und 7 verschiedene m bzw 3 verschiedene s Werte.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 14.05.2017, 18:41 Titel:

Hallo,

Zitat:

Am liebsten wäre es mir ja wenn ich die Daten als Vektor hätte aber ich weiß eben nicht wie ich das bewerkstellige!

So, wie ich es dir geschrieben habe.

Zitat:

Wenn ich das "x=" weglasse habe ich das Problem, dass ich nicht weiß wie ich auf meine Daten zugreifen kann die sich im Workspace befinden.

x ist dann direkt im Workspace, und du kannst "ganz normal" damit arbeiten.

Statt n = size(x) solltest du n = length(x) verwenden.

Zitat:

Error using plot
Vectors must be the same length

Ist die Fehlermeldung wirklich so verwunderlich? Du versuchst eine Matrix auf die x- und einen Wert auf die y-Achse zu plotten.

Zitat:

Ich denke das meine Summe nicht richtig

Welche Summe denn? Da ist nirgends eine Aufsummierung von irgendetwas in deinem Code.

Grüße,
Harald

gamma

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 03.05.17

	Wohnort: ---

	Version: ---

Verfasst am: 15.05.2017, 10:43 Titel:

Danke das hat mir schon mal geholfen. Warum aber kann ich ganz normal mit x arbeiten wenn ich vorher nicht x definiert habe? Würde das mit jeder Variable gehen?
Ich habe jetzt zumindest eine Summe:

Code:

load('Data_Assignment6.mat');
n = length(x);
m = 2;
s =1;
for i = 1:n
for m = 1:7
for s = 1:3
l(m,s) = sum(log10(1/(pi*s*((1+x(i)-m)^2)/s^2)));
plot(l)
end
end
end

Funktion ohne Link?

Stimmt der plot jetz so? Bekomme zwar eine Graphik aber bin mir nicht sicher ob die so stimmt. Als nächstes muss ich die Funktion maximieren. Das müsste mit der negativen Funktion fminbnd gehen.

Code:

X = fminbnd(sum(log10(1/(pi*s*((1+x(i)-m)^2)/s^2))),1,7)

Funktion ohne Link?

Ich bekomme die Fehlermeldung

Zitat:

Error using fcnchk (line 106)
FUN must be a function, a valid character vector expression, or an inline function object.

Error in fminbnd (line 191)
funfcn = fcnchk(funfcn,length(varargin));

Was mach ich falsch? Kann es sein das ich eine Funktion mit einem function handle übergeben muss? Wenn ja, wie? Meine versuche in diese Richtung haben leider nicht funktioniert.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 15.05.2017, 15:26 Titel:

Hallo,

du summierst in deinem Code über einen Wert. Werte die Funktion doch vektorisiert für alle x auf einmal auf und summiere dann das. Vor allem aber überschreibst du den Plot in jedem Schritt.

Code:

load('Data_Assignment6.mat');
n = length(x);
% m = 2;
% s =1;
for i = 1:n
for m = 1:7
for s = 1:3
l(m,s) = sum(log10(1./(pi*s*((1+x-m).^2)/s^2)));
end
end
end
surf(1:7, 1:3, l')

Funktion ohne Link?

Zur Optimierung:
Wenn du m und s anpassen willst, brauchst du fminsearch oder fmincon statt fminbnd.

Zitat:

Kann es sein das ich eine Funktion mit einem function handle übergeben muss?

Ja.

Zitat:

Wenn ja, wie?

Bitte die Doku und vor allem die Beispiele zu den genannten Funktionen durchgehen. Du musst dabei ggf. m und s zu einem Vektor zusammenfassen.

Zitat:

Meine versuche in diese Richtung haben leider nicht funktioniert.

Bitte poste deine Versuche, damit man dir bei der Fehlersuche helfen kann.

Grüße,
Harald

gamma

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 03.05.17

	Wohnort: ---

	Version: ---

Verfasst am: 15.05.2017, 16:11 Titel:

Ich bekomme folgende Fehlermeldung

Zitat:

Nonscalar arrays of function handles are not allowed; use cell arrays instead.

fun(m,s) = @(x) sum(log10(1./(pi*s*((1+x-m).^2)/s^2)))

für den Code

Code:

load('Data_Assignment6.mat');
n = length(x);

fun(m,s) = @(x) sum(log10(1./(pi*s*((1+x-m).^2)/s^2)))
for i = 1:n
for m = 1:7
for s = 1:3

l(m,s) = fun

end
end
end

Funktion ohne Link?

Offensichtlich verstehe ich die function handle Funktion noch nicht ganz! Natürlcih hab ich mir schon was dazu angeschaut aber mir ist nicht ganz klar wie sie funktioniert!

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 15.05.2017, 17:01 Titel:

Hallo,

warum nutzt du Function Handles denn für den Teil, für den ich dir eine funktionierende Lösung geschickt habe, statt für die Optimierung?

Die Fehlermeldungen sind an sich selbsterklärend.

Code:

lfun = @(m,s) sum(log10(1./(pi*s*(1+(x-m).^2/s^2))));
f = @(u) -lfun(u(1), u(2));
fminunc(f, [0.1, 0.1])

Funktion ohne Link?

Du hattest übrigens auch noch Fehler in der Klammernsetzung der Funktion.

Grüße,
Harald

gamma

Themenstarter

Forum-Anfänger


	Beiträge: 32

	Anmeldedatum: 03.05.17

	Wohnort: ---

	Version: ---

Verfasst am: 16.05.2017, 08:16 Titel:

Danke für die Hilfe. Es funktioniert jetzt!
