Verfasst am: 02.06.2015, 09:13 Titel: Ellipsenförmigen Graf plotten

Moin,
ich habe Daten, welche eine asymmetrische Ellipse beschreiben. Bzw handelt es sich nicht wirklich um eine ellipse, sondern etwas, das grob in die Richtung geht. Zu jeden x-Wert existieren immer 2 Funktionswerte.
Bisher habe ich die obere, nach oben gewölbte Halbschale und die untere, nach unten gewölbte Halbschale geplottet.

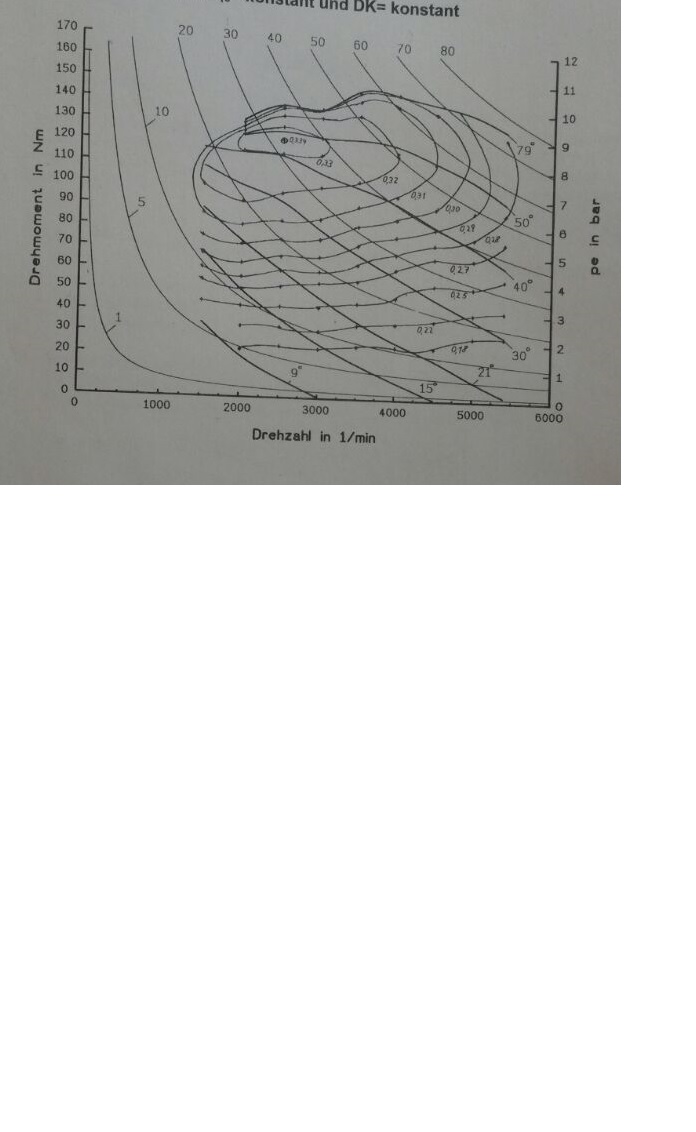

Ich hätte aber gerne, dass diese Hälften zu einer Art Ellipse Verbunden werden. Anbei ein Bild, wie die Lösung aussehen soll. Ich beziehe mich dabei auf die Graphen, welche mit 0,28 bis 0,33 beschriftet sind.
Habe google schon strapaziert und weis einfach nicht mehr wonach ich suchen soll, deshalb hoffe ich hier Hilfe zu bekommen.
Mit cftool funktioniert es nicht, wenn ich die Daten so sortiere, dass die x-Werte in dem einen Vektor erst aufs Maximum steigen und dann wieder absinken.

Grüße
Shurrik


Beschreibung:

Download

Dateiname:


Dateigröße:

89.76 KB

Heruntergeladen:

429 mal

Winkow

Moderator


	Beiträge: 3.842

	Anmeldedatum: 04.11.11

	Wohnort: Dresden

	Version: R2014a 2015a

Verfasst am: 02.06.2015, 09:26 Titel:

ohne code beispiele ist immer schwer festzustellen was nicht so ganz stimmt.
ich verstehe daher noch nicht genau wo das problem beim verbinden der punkte auftaucht.
_________________

richtig Fragen

Shurrik

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 02.06.2015, 09:47 Titel:

Code:

x=[1500;2000;2500;3000;3500;4000;4000;3500;3000;2500;2000]
y=[100.900000000000;94;97.2000000000000;100.600000000000;106.500000000000;119.300000000000;135.400000000000;142.200000000000;137.900000000000;136.300000000000;125.300000000000]
f = fit(x, y, 'smoothingspline','SmoothingParam',1)
figure
plot(f, x, y)

figure
x2=[1500;2000;2500;3000;3500;4000]
y2=[100.900000000000;94;97.2000000000000;100.600000000000;106.500000000000;119.300000000000]

f = fit(x2, y2, 'smoothingspline','SmoothingParam',1)
plot(f, x2, y2)
hold on
x3=[2000;2500;3000;3500;4000]
y3=[125.300000000000;136.300000000000;137.900000000000;142.200000000000;135.400000000000]

f = fit(x3, y3, 'smoothingspline','SmoothingParam',1)
plot(f, x3, y3)

Funktion ohne Link?

So sehen meine 2 Ansätze bisher aus. In keiner der beiden Lösungen wird die gesamte Ellipse gezeichnet, wie in dem angehängten Bild im ersten Post zu sehen.
Gruß und danke fürs Antworten Smile
