enabled subsystems und statflow |
|
| Fuchs666 |
Forum-Anfänger
|
 |
Beiträge: 10
|
|
|
|
Anmeldedatum: 25.07.16
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 27.09.2016, 16:43
Titel: enabled subsystems und statflow
|
 |
| |
 |
 |

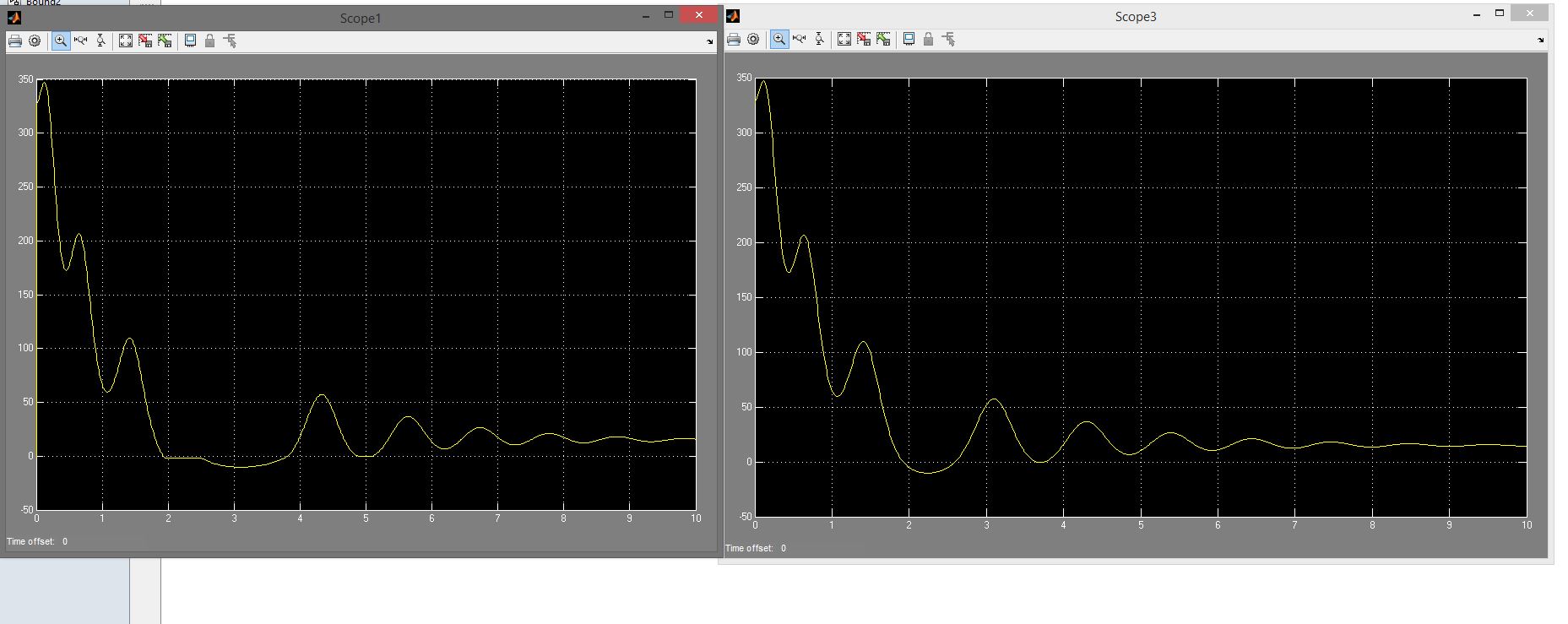

bräuchte wieder eure hilfe bzw rat. ich habe 2 zustände in simulink programmiert und möchte zwischen diesen beiden zuständen hin und her schalten(zustand1 mit bedingung und zustand2 mit bedingung, alles in simulink). das hin und her schalten hab ich mit einem stateflow realisiert, der bei einem bestimmten wert umspringt. damit bei simulink der eine zustand ausgeschalten ist während der andere läuft hab ich enabled subsystems verwendet. nun meine frage, habe im anhang 2 bilder von der bedingungskurve die für meinen stateflow ausschlaggebend ist, wenn die kurve unter null fällt wird ein zustand aus und der andere eingeschalten. jetzt hab ich das problem wenn der zustand ausgeschalten ist natürlich auch die bedingung ausgeschalten ist was ja weiter nichts machen würde aber bei erneutem einschalten des zustandes und somit der bedingung, rechnet mir simulink bei der bedingungskurve genau an der selben stelle weiter als hätte es die zeit dazwischen nie gegeben (schwierig zu erklähren  ) schaut euch das bild an das ich gepostet habe dann müsste es klarer sein was ich meine. die ganze kurve wird erstens um ein paar zeiteinheiten verschoben und zweitens rechnet sie genau ab der stelle weiter wo sie aufgehört hat.
| Beschreibung: |
|
Download |
| Dateiname: |
bed.JPG |
| Dateigröße: |
161.43 KB |
| Heruntergeladen: |
459 mal |
|
|
|
|
|
|
|
|
|
