Ergebnisse aus Simulink in Matlab, Diskretisierung |
|
| malue |
Forum-Anfänger
|
 |
Beiträge: 28
|
|
|
|
Anmeldedatum: 29.04.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 27.08.2013, 16:40
Titel: Ergebnisse aus Simulink in Matlab, Diskretisierung
|
 |
Hallo,
ich würde gerne wissen wie ich meine Ergebnisse aus Simulink in Matlab übertragen kann. Bisher hab ich unter der Library/Sinks mit "To Workspace" gerarbeitet. Doch wenn ich nun einen diskretisieren Verlauf habe (siehe Bild unten) und diesen Verlauf in die Workspace laden möchte, erhalte ich einen kontienuierlichen Kurvenverlauf (siehe Bild oben). Wie kann die Daten aus Simulink 1:1 in die Workspace übertragen....
ich danke euch für jeden Hinweis/bzw. jede Hilfe

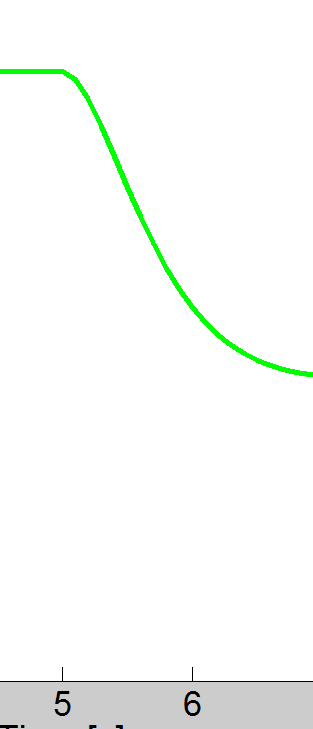

| Beschreibung: |
| Erhaltener Kurvenverlauf, beim hereinladen der Daten von Simulink in die Workspace |
|
Download |
| Dateiname: |
Ergebnis_in_matlab.PNG |
| Dateigröße: |
4.59 KB |
| Heruntergeladen: |
537 mal |

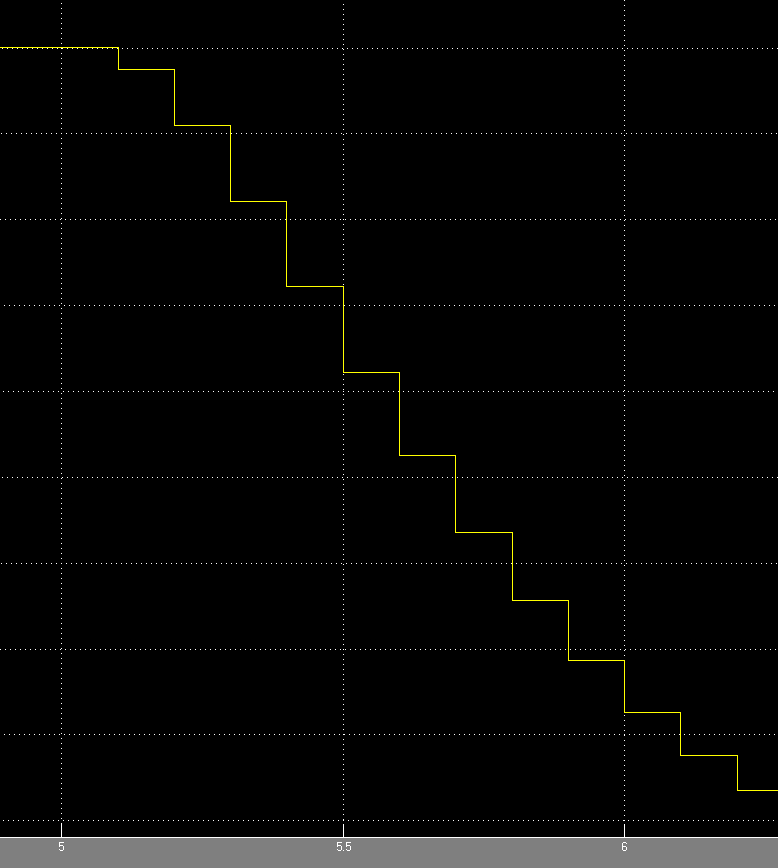

| Beschreibung: |
| Gewünschter Verlauf den ich in Matlab plotten möchte |
|
Download |
| Dateiname: |
Ergebnis_In_Simulink.PNG |
| Dateigröße: |
8.54 KB |
| Heruntergeladen: |
547 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 27.08.2013, 19:32
Titel:
|
|
Hallo,
die Daten dürften die gleichen sein. Vermutlich ist nur die Visualisierung anders. Versuch mal STAIRS statt PLOT.
Grüße,
Harald
|
|
|
|
| malue |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 28
|
|
|
|
Anmeldedatum: 29.04.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.08.2013, 17:30
Titel:
|
|
|
vielen Dank Harald, es hat geklappt
|
|
|
|
|
|
|
