habe seit heute morgen eine Fehlermeldung, die ich gestern noch nicht hatte, undzwar:
Error using plot
Bad property value found.
Object Name: line
Property Name: 'LineStyle'.
Die Plotfunktion lautet:
Code:
f1=figure(1);
hold on
p1=plot(M1_win,RMS_Diffusor_gef_intervall_dB_1,'Color','r','Linewidth',LN,'Marker','*');
p2=plot(M2_win,RMS_Diffusor_gef_intervall_dB_2,'Color','b','Linewidth',LN,'Marker','*');
p3=plot(M3_win,RMS_Diffusor_gef_intervall_dB_3,'Color',gruen,'Linewidth',LN,'Marker','*');
p10=plot(M3_win(6),RMS_Diffusor_gef_intervall_dB_3(6)-0.5:0.01:RMS_Diffusor_gef_intervall_dB_3(6)+0.5,'Color','k','Linewidth',LN1,'Linestyle','-');
p11=plot(M3_win(26),RMS_Diffusor_gef_intervall_dB_3(26)-0.5:0.01:RMS_Diffusor_gef_intervall_dB_3(26)+0.5,'Color','k','Linewidth',LN1,'Linestyle','-');
p12=plot(M3_win(6):0.01:M3_win(26),RMS_Diffusor_gef_intervall_dB_3(6),'Color','k','Linewidth',LN1,'Linestyle','-');
box on
set(gca, 'XMinorTick',MXT,...
'YMinorTick',MYT,'FontName',FN,'FontWeight',FW,'Fontsize',FS) xlabel(['Clockingposition \theta_{LE',num2str(LE),'} in Grad'],'FontName',FN,'FontWeight',FW,'Fontsize',FS) ylabel('RMS-Wert in dB','FontName',FN,'FontWeight',FW,'Fontsize',FS) legend({'50% der Profilsehnenlänge','20% der Profilsehnenlänge','80% der Profilsehnenlänge'},'Location','SouthOutside','FontSize',LG,'FontWeight',FW) xlim([x_min-0.5 x_max+0.5]) ylim([y_min-0.5 y_max+0.5])
Zumal ich noch einen weitern Plot drin habe der funktioniert?!
Code:
f2=figure(2);
hold on
p1=plot(M1_win,RMS_Diffusor_gef_ges_dB_1,'Color','r','Linewidth',LN,'Marker','*');
p2=plot(M2_win,RMS_Diffusor_gef_ges_dB_2,'Color','b','Linewidth',LN,'Marker','*');
p3=plot(M3_win,RMS_Diffusor_gef_ges_dB_3,'Color',gruen,'Linewidth',LN,'Marker','*');
Optional:
Ich würde gerne noch wissen wie man die Legende optimal positionieren kann. Bei mir verzerrt sich das Diagramm im Plot. Für weitere Tipps zum Plotten wär ich auch sehr dankbar
bitte nach Möglichkeit reproduzierbaren Code posten.
In welcher Zeile tritt der Fehler denn auf?
Zitat:
habe seit heute morgen eine Fehlermeldung, die ich gestern noch nicht hatte,
Dann liegt die Vermutung nahe, dass du eine Veränderung gemacht hast, die diese Fehlermeldung verursacht. Welche das ist, können wir aber nicht erahnen.
Zitat:
Ich würde gerne noch wissen wie man die Legende optimal positionieren kann.
des ersten Codes habe ich hinter 'Linestyle' die Farbe 'k' stehen, anstelle einer Linestyle-definition und das war der Fehler. Zukünftig werde ich mich bemühen reproduzierbare Codes einzustellen.

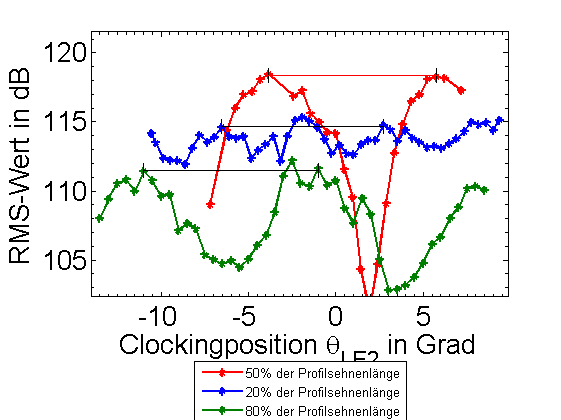

Optimal wäre für mich eine Positionierung unter der x-Achse. Bislang wird ein Teil der Achsenbeschriftung, wie im Anhang zu sehen, verdeckt.
Ich denke in der Fehlermeldung war sicherlich eine Zeilenangabe, wo der Fehler auftritt. Somit sollte dieser Fehler eigentlich schnell ermitteln werden können.
Optimal wäre für mich eine Positionierung unter der x-Achse. Bislang wird ein Teil der Achsenbeschriftung, wie im Anhang zu sehen, verdeckt.
Da bleiben eigentlich nur 2 Möglichkeiten um die Legende an der definierten Position noch unterzubringen. Entweder die Schriftgröße der (x)Labels und (x)ticklabels verkleinern damit mehr Platz ist. Imho finde ich die Schriftgröße etwas überdimensioniert. Oder die Höhe von Axes verkleinern.
die Zeile der Fehlermeldung wird in der Tat nicht angezeigt, wenn man mit "Evaluate Section" oder "Evaluate Selection" arbeitet. Da die Zeile aber eine entscheidende Information ist, um dem Fehler auf die Spur zu kommen, kann ich aber nur empfehlen, in dem Fall dann das gesamte Skript laufen zu lassen.
Grüße,
Harald
