Verfasst am: 29.12.2013, 15:14 Titel: Excel Werte in Matlab Plotten

Hallo und Guten Tag,

ich hänge gerade an Folgenden Problem. Ich habe einige Messungen vorgenommen bzw. in Matlab Simuliert und habe mir die Werte dazu in Listen abgespeichert.
Ich habe 2 Variablen, den Winkel und die Geschwindigkeit. Als Lösung bekomme ich eine Zeit raus.

Ich möchte die Werte nun so Plotten dass ich quasi eine Fläche bekomme die einen Tiefpunkt bei der geringsten Zeit hat. Leider bekomm ich wenn ich die Listen als Vektoren Speicher und dann plotte immer nur komische Strukturen raus.

die Liste sieht so aus:

Winkel Geschw. t
52,23334772 3,175205829 3,252
52,80622812 3,093692424 3,42
46,31090126 2,975553842 3,972
111,0763592 2,652809098 4,047
79,6553932 3,934115064 4,134
76,38026105 4,293557886 4,432
55,64455676 2,638340415 4,438
79,02669661 2,874272675 5,112
138,4252354 5,814464879 5,142

usw. (sind paar Hundert Werte)

Die Fläche sollte am Ende ungefähr so aussehen wie in der Angehängten Bilddatei. Leider bekomm ich das überhaupt nicht hin und ich weiß nicht so recht wieso.

Über eine Antwort würde ich mich sehr freuen.

Schöne Grüße

so aussehen.JPG

Beschreibung:

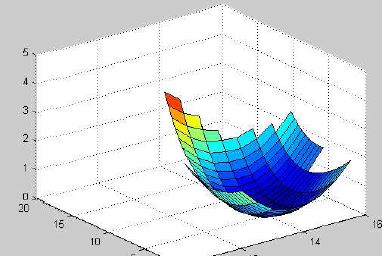

So ungefähr sollte es aussehen

Download

Dateiname:

so aussehen.JPG

Dateigröße:

29.11 KB

Heruntergeladen:

463 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 29.12.2013, 17:50 Titel:

Hallo,

* Daten einlesen: xlsread
* Daten in richtige Form bringen: griddata
* Daten als Oberfläche darstellen: surf

Fang mal damit an. Bei konkreten Problemen rühr dich.

Grüße,
Harald

Quarko

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 29.12.2013, 19:24 Titel:

Hallo Harald,

vielen Dank erstmal für deine Antwort. Über die Hilfefunktion zum griddata konnte ich einiges Herrausfinden.

Ich habe das jetzt einmal mit griddate und einmal mit TriScatteredInterp programiert - was das gleiche Ergebniss geliefert hat.
Hier ist mein Code.

Code:

ti=0:0.25:200;
F = TriScatteredInterp(x,y,z);
[qx,qy]=meshgrid(ti,ti);
qz=F(qx,qy);
mesh(qx,qy,qz);
hold on;
plot3(x,y,z,'o')
hold off

Funktion ohne Link?

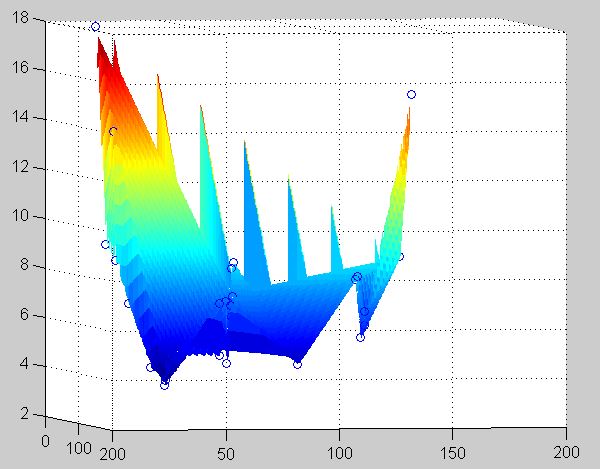

Damit bekomme ich nun genau so eine Figur die ich wollte (Bild im Anhang). Leider ist die Figur nicht ganz das was ich erhofft hatte (eine Schöne saubere Fläche mit einem Tiefpunkt).

Liegt das am Code (Also Programierfehler) oder an der großen Streuung der Messdaten? Also würdest du sagen der Code passt so oder entdeckst du zufällig einen Fehler.

Würde mich sehr freuen wenn du meinen Code kurz überfliegen könntest ob dir etwas auffällt und mir dann Rückmeldung gibst.

Vielen dank und Schöne Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

53.77 KB

Heruntergeladen:

515 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 29.12.2013, 21:55 Titel:

Hallo,

sieht an sich gut aus. Was mich wundert, sind die Zacken, obwohl dort gar keine Daten sind.

Eine Frage wäre, ob die Wahl des Gitters ti so sinnvoll ist.
Das sollte an die Daten angepasst sein, und kann auch für x- und y-Werte unterschiedlich sein.

Grüße,
Harald


Einstellungen und Berechtigungen
