Titel: external reset: level Verständnis
|
 |
Hallo,

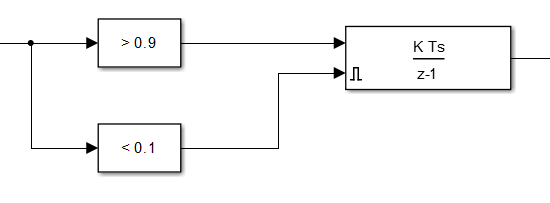

im Anhang ist ein Ausschnitt meines Problems.
Leider kann ich das komplette Modell nicht simulieren, weil ich die benötigten Daten nicht gekriegt habe.
Zu meiner Frage:
Der Integrator hat einen externen reset mit der level Einstellung.
Auf diesen Eingang geht der function block parameter mit <0.1 und als Ausgang uint8. Eingang des Integrator ist ebenfalls ein function block <0.9 und als Ausgang boolean. Der Wert vor diesen beiden Blöcken wird voraussichtlich im Bereich von 0 und 1.3 liegen.
So könnte mir jemand erklären, wann und bei welchem Wert der Integrator resettet?
| Beschreibung: |
|
Download |
| Dateiname: |
simuProb.png |
| Dateigröße: |
4.09 KB |
| Heruntergeladen: |
507 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.492
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 07.04.2015, 17:19
Titel:
|
|
Hallo,
der Reset sollte stattfinden, wenn die Bedingung Signal < 0.1 erfüllt ist.
Grüße,
Harald
|
|
|
|
|
|
|
