Falsche Farben und Zeichen in der Legende

WICHTIG: Der Betrieb von goMatlab.de wird privat finanziert fortgesetzt. - Mehr Infos...

Partner:

Forum

Option

[Erweitert]

• Diese Seite per Mail weiterempfehlen

Gehe zu:

suenneli

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 29.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 09:17 Titel: Falsche Farben und Zeichen in der Legende

Ich versuche einen plot mit 8 Linien zu erstellen, was auch funktioniert, aber in der Legende sind die falschen Farben und Marker angegeben.

Ich erstelle das Bild folgendermassen:

Code:

figure(1)
hold on
plot(tt(:,1),Flaeche(:,1),'*b')
plot(ttt,F(:,1),':b')
plot(tt(:,3),Flaeche(:,3),'*g')
plot(ttt,F(:,3),':g')
plot(tt(:,5),Flaeche(:,5),'*r')
plot(ttt,F(:,5),':r')
plot(tt(:,7),Flaeche(:,7),'*c')
plot(ttt,F(:,7),':c')
xlabel('Time [min]','Fontsize',15)
ylabel('Peak Area [counts]','Fontsize',15)
axis([0 130 19000 23000])
g1 = sprintf('R, %1.0f \\pm %1.0f',F(1,1),StdF(1));
g2 = sprintf('C, %1.0f \\pm %1.0f',F(1,3),StdF(3));
g3 = sprintf('E, %1.0f \\pm %1.0f',F(1,5),StdF(5));
g4 = sprintf('S, %1.0f \\pm %1.0f',F(1,7),StdF(7));
%legend('R',g1,'C',g2,'E',g3,'S',g4)
legend('R','C','E','S',g1,g2,g3,g4)
hold off
set(gca,'Fontsize',15)
print(figure(2),'-dpng',sprintf('TC%i_beam_Flaeche.png',nMessreihe))

Funktion ohne Link?

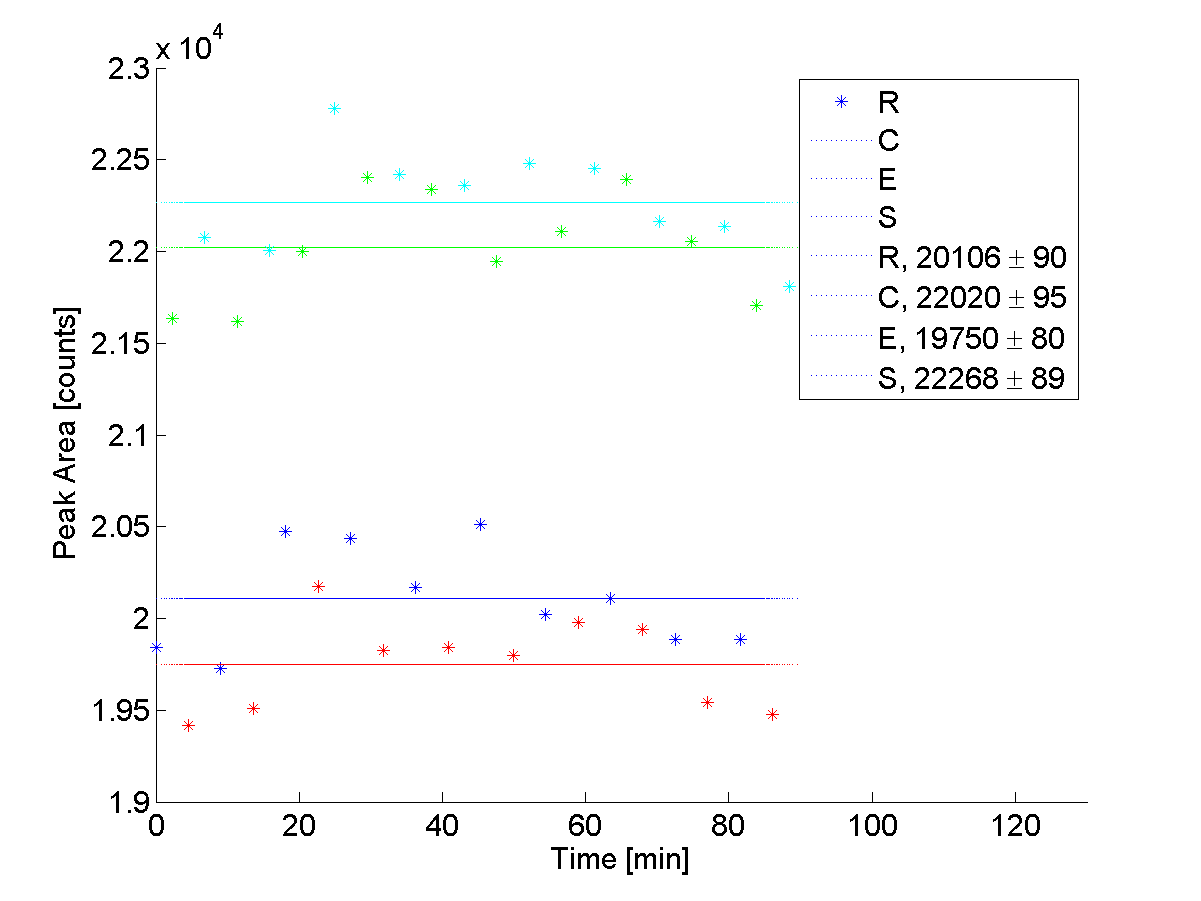

Im Anhang könnt ihr sehen was daraus wird. Im Web habe ich bis jetzt nichts hilfreiches dazu gefunden.... Hat irgendjemand eine Idee?

PS: Habe gerade herausgefunden, dass es mir insgesamt 36 Legendeneinträge macht, obwohl nur 8 vorgesehen wären. Dies ist der Grund für das oben geschilderte Verhalten. Hat jemand eine Idee, wieso das passiert?


Beschreibung:

Download

Dateiname:


Dateigröße:

14.6 KB

Heruntergeladen:

1375 mal

Idefix_1024

Forum-Century


	Beiträge: 230

	Anmeldedatum: 16.10.08

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 10:52 Titel:

vielleicht änderst Du das Minimalbeispiel so ab, dass man es auch gleich ausführen kann...
wenn ich nämlich den Code

Code:

figure(1)
hold on
plot(1,1,'*b')
plot(2,2,':b')
plot(3,3,'*g')
plot(4,4,':g')
plot(5,5,'*r')
plot(6,6,':r')
plot(7,7,'*c')
plot(8,8,':c')
xlabel('Time [min]','Fontsize',15)
ylabel('Peak Area [counts]','Fontsize',15)
axis([0 130 19000 23000])
g1 = sprintf('R');
g2 = sprintf('C');
g3 = sprintf('E');
g4 = sprintf('S');
h=legend('R','C','E','S',g1,g2,g3,g4)
get(h)
hold off
set(gca,'Fontsize',15)

Funktion ohne Link?

ausführe, dann sieht das genau so aus wie Du dir das wahrscheinlich wünschst.

Ich vermute also, dass das Problem bei Deinen Daten oder bei Deinen sprintf Zeilen liegt.

Alternativ kannst Du auch bei den Properties von legend weiter nach einer Lösung suchen. Handle auf legend und mit get sieht man die Möglichkeiten (wie in meinem Code).

suenneli

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 29.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 12:02 Titel:

sorry wegen dem Beispiel...

leider bin ich nicht weiter gekommen.
Ich habe zuerst einmal die Legende ohne die sprintf-Befehle gemacht (einfach die Werte eingefügt) und aus dem get(h) habe ich keine mir nützlichen Informationen erhalten:

Code:

h =

211.0070

ActivePositionProperty: 'position'
ALim: [0 1]
ALimMode: 'auto'
AmbientLightColor: [1 1 1]
Box: 'on'
CameraPosition: [0.5000 0.5000 17.3205]
CameraPositionMode: 'auto'
CameraTarget: [0.5000 0.5000 0]
CameraTargetMode: 'auto'
CameraUpVector: [0 1 0]
CameraUpVectorMode: 'auto'
CameraViewAngle: 6.6086
CameraViewAngleMode: 'auto'
CLim: [0 1]
CLimMode: 'manual'
Color: [1 1 1]
CurrentPoint: [2x3 double]
ColorOrder: [7x3 double]
DataAspectRatio: [1 1 2]
DataAspectRatioMode: 'auto'
DrawMode: 'fast'
FontAngle: 'normal'
FontName: 'Helvetica'
FontSize: 10
FontUnits: 'points'
FontWeight: 'normal'
GridLineStyle: ':'
Layer: 'bottom'
LineStyleOrder: '-'
LineWidth: 0.5000
MinorGridLineStyle: ':'
NextPlot: 'add'
OuterPosition: [0.6390 0.3214 0.2607 0.3810]
PlotBoxAspectRatio: [1 1 1]
PlotBoxAspectRatioMode: 'auto'
Projection: 'orthographic'
Position: [0.6461 0.3262 0.2500 0.3762]
TickLength: [0.0100 0.0250]
TickDir: 'in'
TickDirMode: 'auto'
TightInset: [0.0071 0.0048 0.0036 0]
Title: 277.0070
Units: 'normalized'
View: [0 90]
XColor: [0 0 0]
XDir: 'normal'
XGrid: 'off'
XLabel: 278.0070
XAxisLocation: 'bottom'
XLim: [0 1]
XLimMode: 'manual'
XMinorGrid: 'off'
XMinorTick: 'off'
XScale: 'linear'
XTick: -1
XTickLabel: ''
XTickLabelMode: 'manual'
XTickMode: 'manual'
YColor: [0 0 0]
YDir: 'normal'
YGrid: 'off'
YLabel: 279.0070
YAxisLocation: 'left'
YLim: [0 1]
YLimMode: 'manual'
YMinorGrid: 'off'
YMinorTick: 'off'
YScale: 'linear'
YTick: -1
YTickLabel: ''
YTickLabelMode: 'manual'
YTickMode: 'manual'
ZColor: [0 0 0]
ZDir: 'normal'
ZGrid: 'off'
ZLabel: 280.0070
ZLim: [-1 1]
ZLimMode: 'auto'
ZMinorGrid: 'off'
ZMinorTick: 'off'
ZScale: 'linear'
ZTick: [-1 0 1]
ZTickLabel: ''
ZTickLabelMode: 'auto'
ZTickMode: 'auto'
BeingDeleted: 'off'
ButtonDownFcn: {2x1 cell}
Clipping: 'on'
CreateFcn: []
DeleteFcn: []
BusyAction: 'queue'
HandleVisibility: 'on'
HitTest: 'on'
Interruptible: 'off'
Selected: 'off'
SelectionHighlight: 'on'
Tag: 'legend'
Type: 'axes'
UIContextMenu: 238.0070
UserData: [1x1 struct]
Children: [24x1 double]
Parent: 1
Visible: 'on'
Location: 'East'
Orientation: 'vertical'
EdgeColor: [0 0 0]
TextColor: [0 0 0]
Interpreter: 'tex'
String: {'R' 'R, 20106 \pm 90' 'C' '22020 \pm 95' 'E' '19750 \pm 80' 'S' '22268 \pm 89'}

Funktion ohne Link?

Ich habe keine Ahnung ob und wie mir das weiterhelfen kann. An was hast du gedacht Idefix_1024?

eupho

Forum-Meister


	Beiträge: 777

	Anmeldedatum: 07.01.09

	Wohnort: Marburg

	Version: R2009b

Verfasst am: 12.04.2011, 12:20 Titel:

Was für Dimensionen haben denn deine Daten? size().

suenneli

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 29.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 12:23 Titel:

Jeweils 10 x 8 für die Matritzen M, Flaeche, tt und ttt.

Idefix_1024

Forum-Century


	Beiträge: 230

	Anmeldedatum: 16.10.08

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 13:45 Titel:

so
ich hab jetzt mal ein Minimalbeispiel aus Deinem Code-Schnippsel gemacht

Code:

close all
clc
clear

M = [1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10];
Flaeche = M;
tt = M;
ttt = M;

F = M;
StdF = M;
nMessreihe = 1;

figure(1)
hold on
plot(tt(:,1),Flaeche(:,1),'*b')
plot(ttt,F(:,1),':b')
plot(tt(:,3),Flaeche(:,3),'*g')
plot(ttt,F(:,3),':g')
plot(tt(:,5),Flaeche(:,5),'*r')
plot(ttt,F(:,5),':r')
plot(tt(:,7),Flaeche(:,7),'*c')
plot(ttt,F(:,7),':c')
xlabel('Time [min]','Fontsize',15)
ylabel('Peak Area [counts]','Fontsize',15)
axis([0 130 19000 23000])
g1 = sprintf('R, %1.0f \\pm %1.0f',F(1,1),StdF(1));
g2 = sprintf('C, %1.0f \\pm %1.0f',F(1,3),StdF(3));
g3 = sprintf('E, %1.0f \\pm %1.0f',F(1,5),StdF(5));
g4 = sprintf('S, %1.0f \\pm %1.0f',F(1,7),StdF(7));
%legend('R',g1,'C',g2,'E',g3,'S',g4)
legend('R','C','E','S',g1,g2,g3,g4)
hold off
set(gca,'Fontsize',15)
print(figure(1),'-dpng',sprintf('TC%i_beam_Flaeche.png',nMessreihe))

Funktion ohne Link?

macht denn dieser Code jetzt auch genau was bei Dir passiert?

Der Grund liegt darin, dass ttt eine Matrix ist und immer bei den cyan Plots steht die ganze Matrix als x-Wert im Plot Befehl.
Der Code

Code:

close all
clc
clear

M = [1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10;
1 2 3 4 5 6 7 8 9 10];
Flaeche = M;
tt = M;
ttt = M;

F = M;
StdF = M;
nMessreihe = 1;

figure(1)
hold on
plot(tt(:,1),Flaeche(:,1),'*b')
plot(ttt(:,1),F(:,1),':b')
plot(tt(:,3),Flaeche(:,3),'*g')
plot(ttt(:,1),F(:,3),':g')
plot(tt(:,5),Flaeche(:,5),'*r')
plot(ttt(:,1),F(:,5),':r')
plot(tt(:,7),Flaeche(:,7),'*c')
plot(ttt(:,1),F(:,7),':c')
xlabel('Time [min]','Fontsize',15)
ylabel('Peak Area [counts]','Fontsize',15)
axis([0 130 19000 23000])
g1 = sprintf('R, %1.0f \\pm %1.0f',F(1,1),StdF(1));
g2 = sprintf('C, %1.0f \\pm %1.0f',F(1,3),StdF(3));
g3 = sprintf('E, %1.0f \\pm %1.0f',F(1,5),StdF(5));
g4 = sprintf('S, %1.0f \\pm %1.0f',F(1,7),StdF(7));
%legend('R',g1,'C',g2,'E',g3,'S',g4)
legend('R','C','E','S',g1,g2,g3,g4)
hold off
set(gca,'Fontsize',15)
print(figure(1),'-dpng',sprintf('TC%i_beam_Flaeche.png',nMessreihe))

Funktion ohne Link?

funktioniert aber super!

Genau aus diesem Grund ist ein Minimalbeispiel bei solchen Fragen immer wieder extrem Hilfreich. Das Problem war in den Ausgangsdaten versteckt, die Du uns bis gerade eben nicht verraten hast ;-)

Grüße,
Idefix_1024

suenneli

Themenstarter

Forum-Anfänger


	Beiträge: 13

	Anmeldedatum: 29.09.09

	Wohnort: ---

	Version: ---

Verfasst am: 12.04.2011, 13:51 Titel:

Danke

Es klappt
das mit dem Beispiel merke ich mir fürs nächste Mal... Embarassed

harmonischerOszi

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 26.09.2013, 13:48 Titel:

Ich sage jetzt auch einfach nochmal DANKE! Letzendlich hat dein Beispiel alle Probleme gelöst, die ich hatte ^^
