Titel: Farben in surf plot passen nicht zur colorbar
|
 |
Hallo goMatlab Forum,
vermutlich wurde ein solches Problem hier schon mal gelöst. Ich konnte bei meiner Suche aber nichts finden, wahrscheinlich wegen den falschen Suchbegriffen.

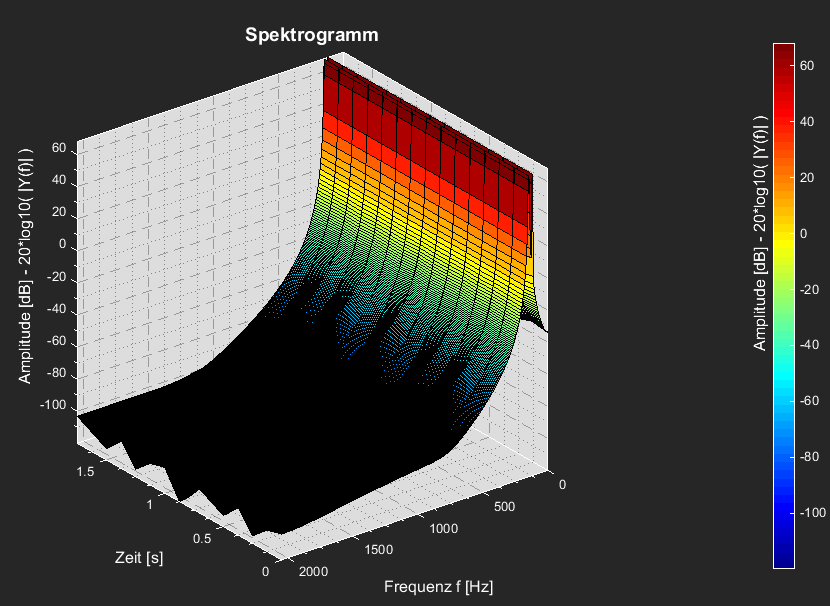

Die Farben des surf plots passen teilweise nicht zur Colorbar (siehe schwarzer Bereich im Bild). Ich habe mit caxis die color axis Limits des surf plots angepasst. Also sind axesHandle.CLim und ColorbarHandle.Limits identisch.
Wo ist mein Fehler?
Vielen Dank für eure Hilfe! Gruß
DSP
| Beschreibung: |
|
Download |
| Dateiname: |
surf_colorbar.png |
| Dateigröße: |
58.83 KB |
| Heruntergeladen: |
298 mal |
|
|
|
|
|
|
| Winkow |
Moderator
|
|
Beiträge: 3.842
|
|
|
|
Anmeldedatum: 04.11.11
|
|
|
|
Wohnort: Dresden
|
|
|
|
Version: R2014a 2015a
|
|
|
|
|
|
|
Verfasst am: 06.03.2016, 16:48
Titel:
|
|
ohne code schwer zu reproduzieren. aber ich denke mal es liegt daran das netz zu fein ist und die netzlinien deinen plot überlagern.
_________________
richtig Fragen
|
|
|
|
| DSP |
Themenstarter
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 06.03.2016, 17:05
Titel:
|
|
Hallo Winkow,
wie immer schnell und treffsicher. Genau das ist der Grund! Vielen Dank...das erspart mir weitere Ursachenforschung. Wie gut das die plot styles in meiner gui einstellbar sind
Gruß DSP
|
|
|
|
| Winkow |
Moderator
|
|
Beiträge: 3.842
|
|
|
|
Anmeldedatum: 04.11.11
|
|
|
|
Wohnort: Dresden
|
|
|
|
Version: R2014a 2015a
|
|
|
|
|
|
|
Verfasst am: 06.03.2016, 17:37
Titel:
|
|
ich bin auch der meinung das es irgendwo schon mal n thema gab zum automatischen reduzieren der sichtbaren datenpunkte je nach zoom stufe. 1. macht das den plot natürlich schneller wenn nur daten geplottet werden die man auch erkennen kann und 2. würde das das problem mit den linien lösen da die anzahl der mesh punkte ja immer in der gleichen größenordnung liegt. aber ich find das irgendwie nicht mehr
nachtrag:
ich glaube ich meine sowas in der art
http://www.mathworks.com/matlabcent.....exchange/40790-plot--big-
_________________
richtig Fragen
|
|
|
|
| DSP |
Themenstarter
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 06.03.2016, 18:36
Titel:
|
|
Danke für den Hinweis! Ich werde mir das später mal genauer ansehen, wenn meine gui erstmal soweit funktioniert und ich Zeit für Optimierungen habe.
Gruß DSP
|
|
|
|
|
|
|
