Verfasst am: 18.06.2014, 11:56 Titel: Fehlende Beschriftung der Colourbar

Hallo,

vielleicht kann mir ja jemand auf die Sprünge helfen. Bei der folgenden Aufgabe geht es darum, die aufgenommen Werte eines Mikrofons als Spektrogram darzustellen. Soweit ist alles gut, jedoch besteht das Problem darin, dass die Colourbar keinen Achsentitel hat und auch die
Achseneinteilung falsch ist, bzw die Berechnung der Schallpegel falsch ist.

Die Messwerte sind einmal der Schalldruck in Pascal und die Zeit in t.

Angefügt sind noch die Bilder die ich herausbekomme und ein Bild wie es aussehen sollte.

Vielen Dank schonmal für die Hilfe!

Code:

load('Schalldruck.mat')

fs_Mik=51200; %=fs Abtastfrequenz

Mik1=Y(:,1);

T=Y_X;
M=300;

% Berechnung des Spektrogrammes mit Hammingfenster der Breite M
[S,F,T]=spectrogram(Mik1,hamming(M),M/2,0:100:20000,fs_Mik,'yaxis');

%F ist ein Vektor von Frequenzen %T ist ein Zeitvektor

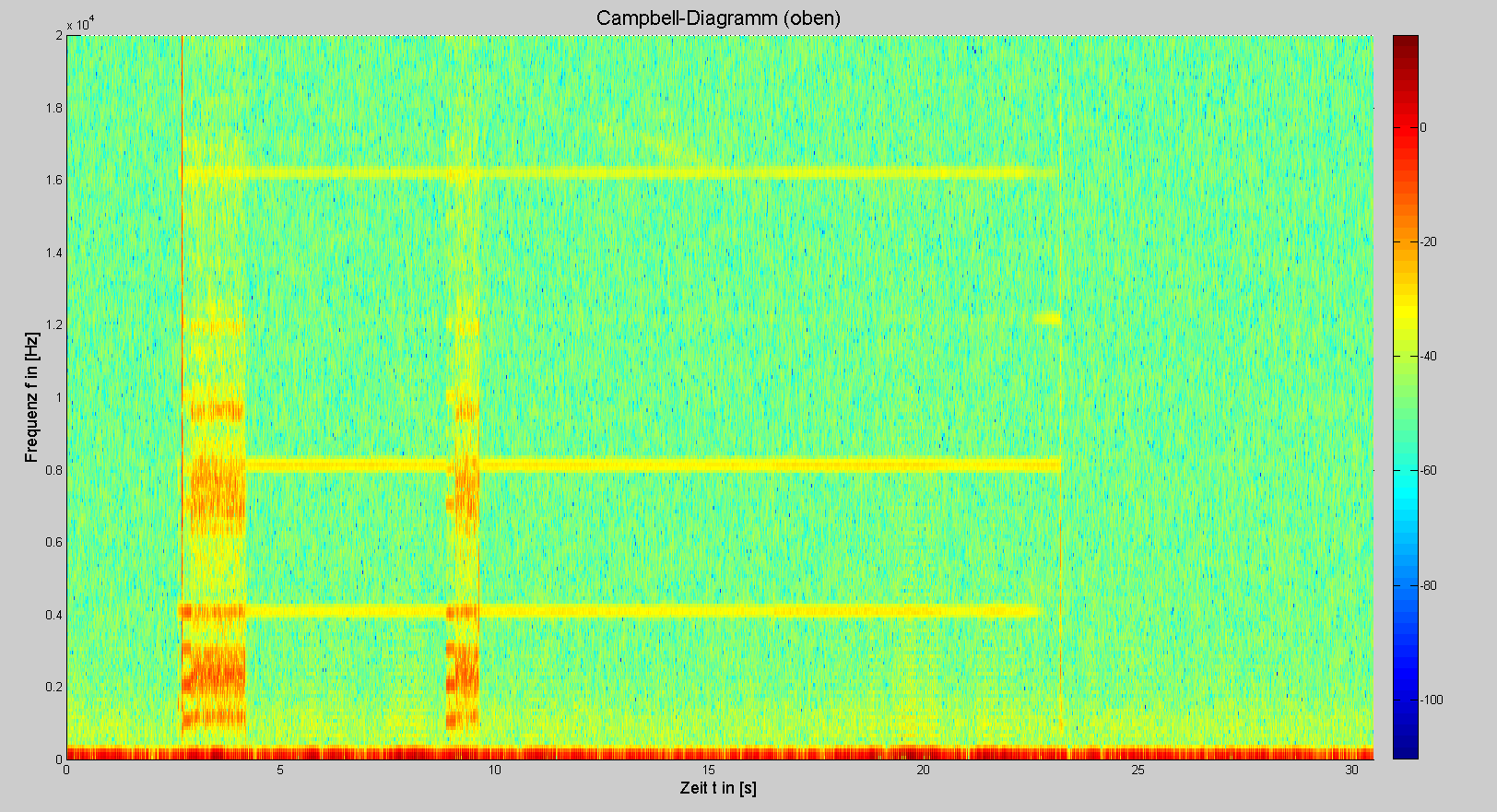

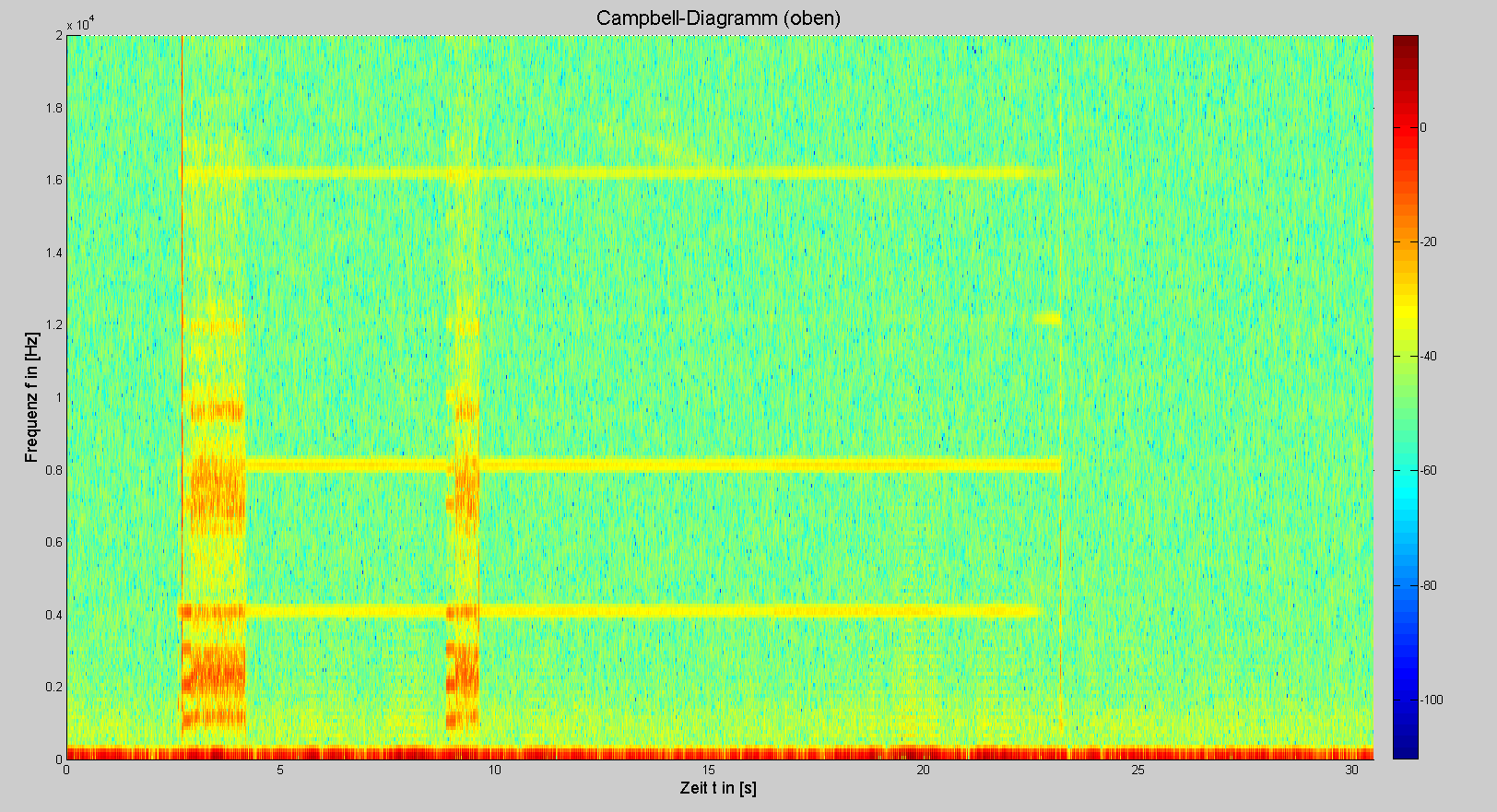

h=figure('Name','Spektrogramm Aufgabe 3.5.2 - 2D','NumberTitle','off');

% Berechnung und Darstellung der Daten als Oberfläche
surf(F,T,20*log10(abs(S'+eps)),'EdgeColor','none','LineStyle','none','FaceLighting','phong');

colorbar
view(90,-90) % Anpassen der Ansicht für 2D-Darstellung
title('Campbell-Diagramm','Fontsize',16)
xlabel('Frequenz f in [Hz]','Fontsize',13)
ylabel('Zeit t in [s]','Fontsize',13)
zlabel('Amplitude','Fontsize',13)
ylim([0 length(Mik1)/fs_Mik])
print(h,'-dpng','SPG_ungef_oben_2D') % Abspeichern als Bilddatei

% Abbildung und Speicherung in 3D

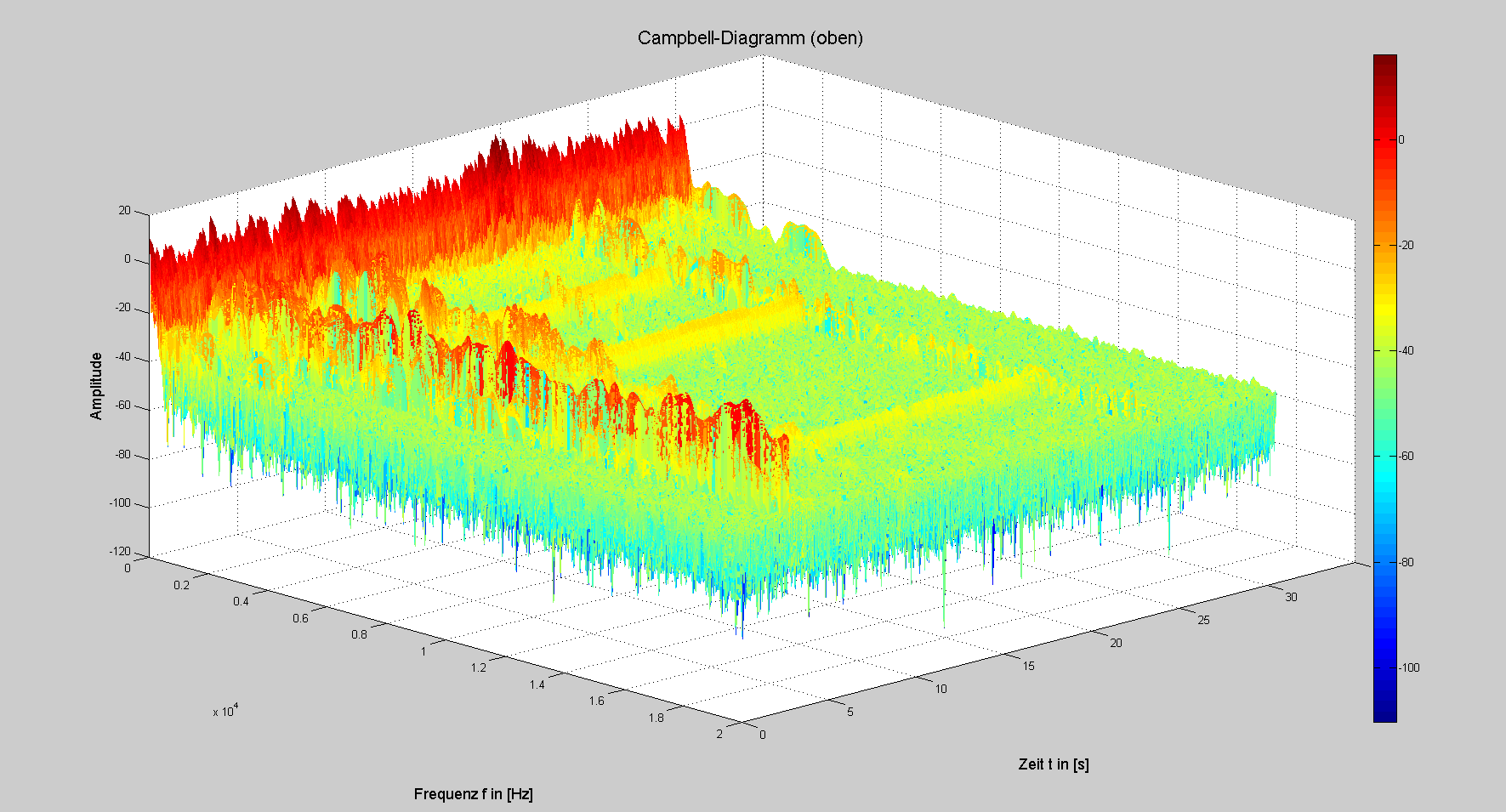

j=figure('Name','Spektrogramm Aufgabe 3.5.2 - 3D','NumberTitle','off');
surf(F,T,20*log10(abs(S'+eps)),'EdgeColor','none','LineStyle','none','FaceLighting','phong');
colorbar
view(46,34) % Anpassung der Ansicht für 3D-Darstellung
title('Campbell-Diagramm (oben)','Fontsize',16)
xlabel('Frequenz f in [Hz]','Fontsize',13)
ylabel('Zeit t in [s]','Fontsize',13)
zlabel('Amplitude','Fontsize',13)
ylim([0 length(Mik1)/fs_Mik])
zlim([-100 50])
xlim([0 fs_Mik/2])
print(j,'-dpng','SPG_ungef_oben_3D') % Abspeichern als Bilddatei

Funktion ohne Link?

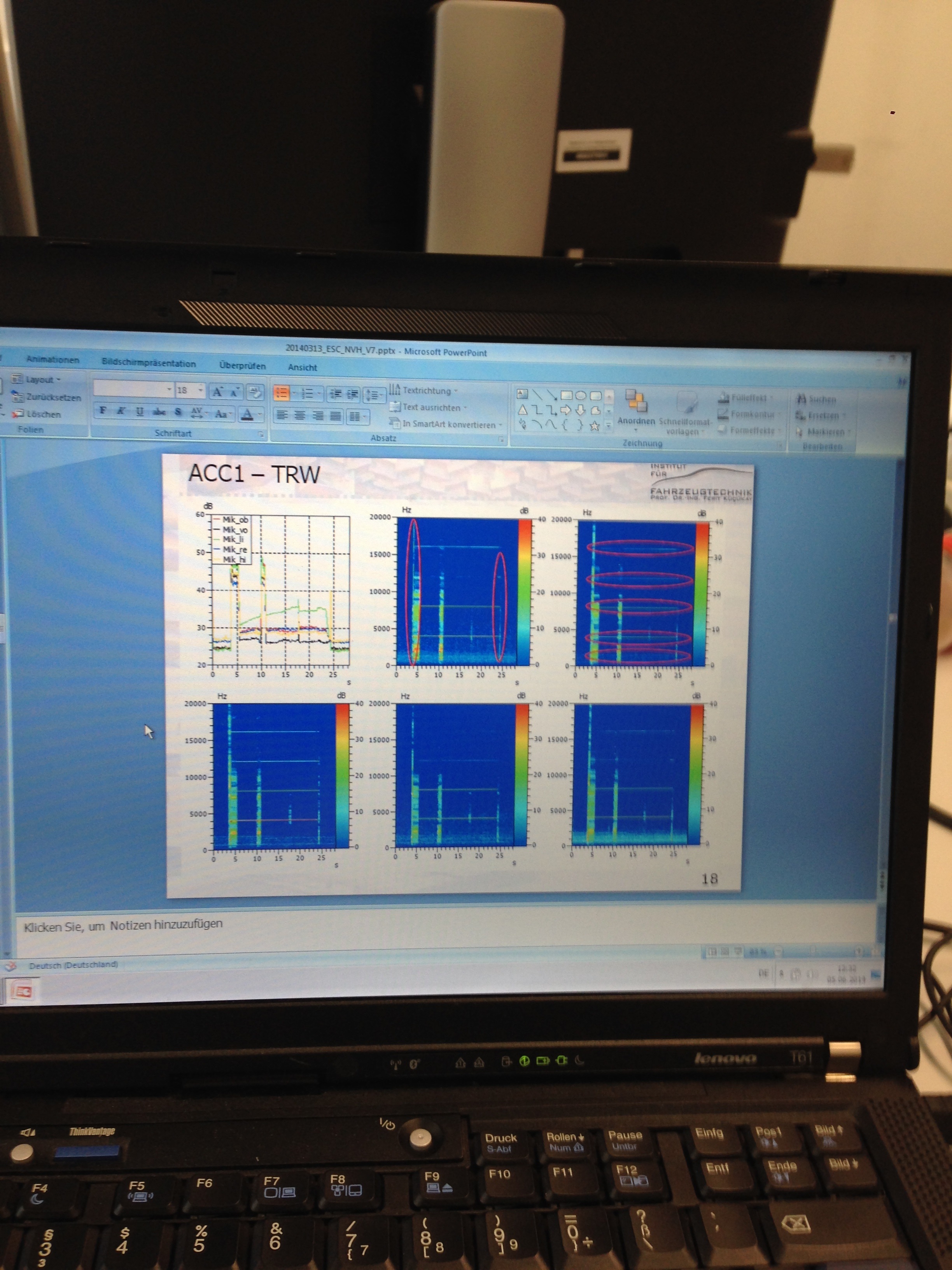

Foto 05-06-2014 12 31 56.jpg

Beschreibung:

Download

Dateiname:

Foto 05-06-2014 12 31 56.jpg

Dateigröße:

1.51 MB

Heruntergeladen:

363 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

376.64 KB

Heruntergeladen:

335 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

647.02 KB

Heruntergeladen:

287 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 20.06.2014, 00:12 Titel: Re: Fehlende Beschriftung der Colourbar

Hallo Hacke1,

Bitte poste eine Frage nur einmal.

Zitat:

Angefügt sind noch die Bilder die ich herausbekomme und ein Bild wie es aussehen sollte.

Als nicht in das Problem involvierter habe ich keine Ahnung, welches der Bilder das richtige ist und woran man erkennen kann, was da falsch ist. Es sind ein 2D und ein 3D Bild, und auf dem nächsten hast Du mehrere 2D-Bilder.

Erkläre doch mal genauer, was Dir da falsch vorkommt.

Gruß, Jan
