Verfasst am: 01.06.2017, 16:43
Titel: Fehler bei Export von Plot als *.png
Hallo miteinander,
Ich habe derzeit ein Problem bei dem Export von Plots. Vielleicht kann mir von euch wer helfen.
Ich nutze Matlab2016a.
Das Problem:

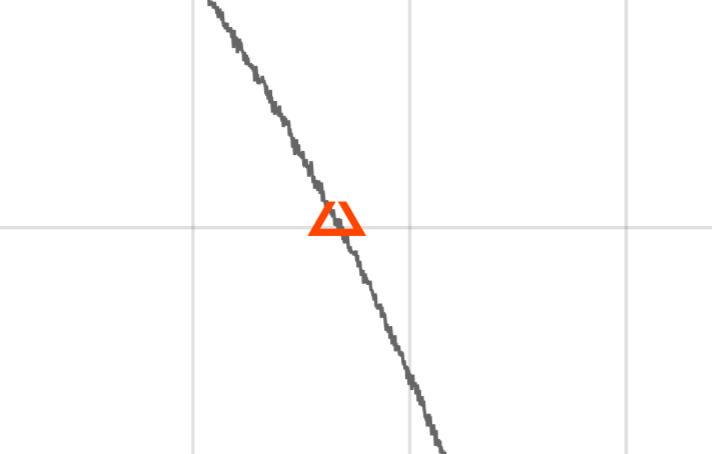

Wenn ich einen Plot über die print-Funktion exportiere werden manche Marker nicht vollständig dargestellt. Schaue ich mir jedoch den Plot als *.fig an so erscheint der Marker richtig. Dieser Fehler tritt auch nicht konsequent in jedem Plot auf sondern nur vereinzelt.
Beispielcode:
Code:
x = 0:1/100:pi;
y = sin(x);
mx = pi/4;
my = sin(mx);
f = figure;
plot(x,y) hold on
plot(mx,my,'Color','r','Marker','^','LineWidth',1.1) hold off
print(f,'C:\Users\Anwender\Desktop\TEST','-dpng','-r1200');
Verfasst am: 08.06.2017, 22:13
Titel: Re: Fehler bei Export von Plot als *.png
Hallo chebou,
Das ist ein Matlab Bug und ein Fall für den technischen Support. So weit ich mich erinnere wird das Problem mit einem Update auf R2017a behoben, aber das ist nicht in jedem Fall eine Option.
Gruß, Jan
