Verfasst am: 23.10.2019, 14:04 Titel: Fehler in Flankenerkennung von 3 Rechtecksignalen

Hallo Leute,

Ich hab mir hier mal eine Flankenerkennung zusammengebastelt die bisher super funktioniert hat.

Diese funktioniert zwar immer noch so wie sie soll mit zwei Fehlern die ich mir auf die schnelle nicht erklären konnte.

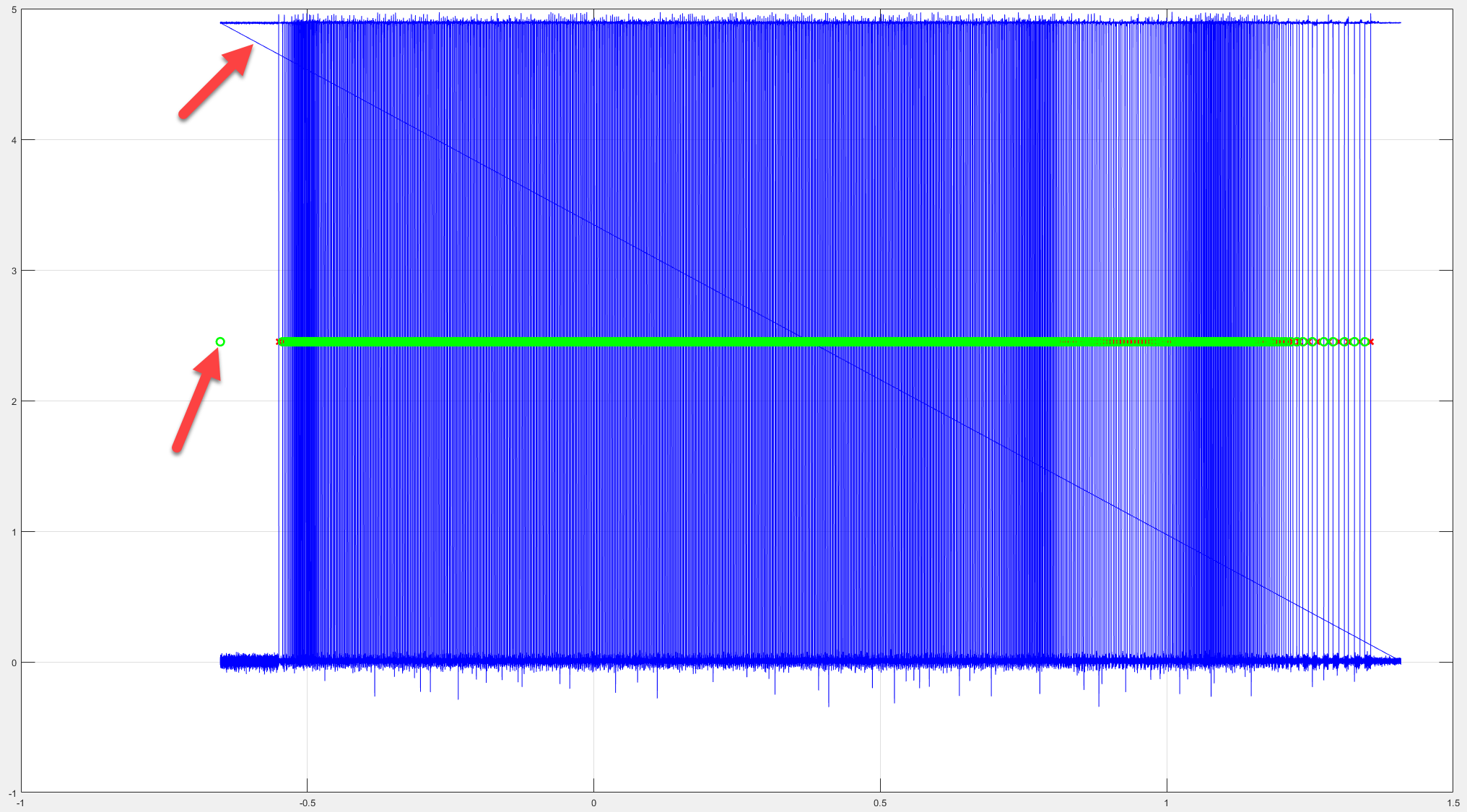

Ich hab euch mal ein Bild angehängt. Die Pfeile dort zeigen auf meine Probleme.
Ihr findet auch ein Beispiel Daten im Anhang.

Code:

AllHallsV = [Hall_1_Ex; Hall_2_Ex; Hall_3_Ex];
AllHallsInOne = [Hall_1_Ex t_ex; Hall_2_Ex t_ex; Hall_3_Ex t_ex];
t_ex_All = AllHallsInOne(:,2);

threshold_OfAll = mean(AllHallsV)

offsetData_OfAll = [AllHallsV(2:end); NaN];

Pos_AllHalls = find(AllHallsV < threshold_OfAll & offsetData_OfAll > threshold_OfAll);
Neg_AllHalls = find(AllHallsV > threshold_OfAll & offsetData_OfAll < threshold_OfAll);

length(Pos_AllHalls)
length(Neg_AllHalls)

figure
plot(AllHallsInOne(:,2), AllHallsInOne(:,1), 'b-')
hold all
% Show the rising edges with red x's.
plot(t_ex_All(Pos_AllHalls), threshold_OfAll , 'MarkerSize',8,'Marker','x', ...
'LineWidth', 2, 'LineStyle','none','Color',[1 0 0]);

% Show the falling edges with green o's.
plot(t_ex_All(Neg_AllHalls), threshold_OfAll, 'MarkerSize',8,'Marker','o', ...
'LineWidth', 2, 'LineStyle','none', 'Color',[0 1 0]);
grid on

Funktion ohne Link?

Für die einzelnen Signale funktioniert das Prima und ohne Probleme sobald ich diese aber zusammenfüge bekomme ich diese Zusatzflanke die nicht vorhanden ist.

Ich danke euch im Voraus =) Very Happy

MiniBsp.mat

Beschreibung:

Download

Dateiname:

MiniBsp.mat

Dateigröße:

2.01 MB

Heruntergeladen:

266 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

78.72 KB

Heruntergeladen:

245 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 25.10.2019, 14:55 Titel:

Hallo,

ich verstehe zwar, was dir nicht gefällt, weiß aber nicht recht, was du stattdessen möchtest. Wenn es nur darum geht, keine Flanken an den Übergängen zu bekommen, kann man NaN einfügen:

Code:

AllHallsV = [Hall_1_Ex; NaN; Hall_2_Ex; NaN; Hall_3_Ex];
AllHallsInOne = [Hall_1_Ex t_ex; NaN NaN; Hall_2_Ex t_ex; NaN NaN; Hall_3_Ex t_ex]

Funktion ohne Link?

und

Code:

threshold_OfAll = mean(AllHallsV, 'omitnan')

Funktion ohne Link?

Die Frage ist für mich aber, wie die Signale kombiniert werden sollen. Ist ein Signal zeitlich nach dem anderen? Könnten die Signale gemittelt werden? Momentan werden sie einfach "übereinandergelegt". Da frage ich mich, warum man die Signale überhaupt kombiniert und nicht die Plots einzeln nacheinander macht.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 25.10.2019, 15:33 Titel:

Hallo Harald,

danke für deine Antwort.

Wie du im Bild erkennen kannst erkennt er dort eine Flanke und markiert diese obwohl da keine ist. Durch was entsteht das?

Ich habe alle drei Signale im einzelnen schon statistisch ausgewertet. Mein Problem ist es das ich jetzt alle drei zusammen statistisch bewerten möchte. Und deswegen habe ich diese quasi zu einem Signal zusammengelegt und das gemacht was ich mit den drei einzelnen Signalen durchgeführt habe.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 26.10.2019, 15:08 Titel:

Hallo,

ja, und nun?
Ist die vorgeschlagene Lösung zufriedenstellend?

Zitat:

Durch was entsteht das?

Dadurch, wie du die Signale verkettest. Du springst vom Ende eines Signals zum Anfang des nächsten.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)

JaSoIstEs

Themenstarter

Forum-Guru


	Beiträge: 266

	Anmeldedatum: 01.10.12

	Wohnort: Hessen

	Version: 2019b

Verfasst am: 28.10.2019, 13:31 Titel:

Hallo Harald.

hat super funktioniert Very Happy

.

Mit deiner Lösung wurde doch jetzt einfach das Anfang vom Ende durch die NaNs gekappt... verstehe ich das richtig?

LG

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 28.10.2019, 13:45 Titel:

Hallo,

"gekappt" würde ich nicht sagen - die NaN wurden halt eingefügt, um eine Unterbrechung des Plots zu erzwingen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
