Verfasst am: 25.07.2016, 06:50 Titel: Fehlerhafte Darstellung beim Speichern als emf-Datei

Hi liebes Forum,

ähnlich geartete Probleme treten offensichtlich häufiger auf, meinen Fall konnte ich mit den gefundenen Hinweisen aber leider noch nicht lösen. Würde mich über sachdienliche Hinweise freuen Wink

Bei mir sehen Plots, die ich als emf speichere, aus wie in der angehängten Datei (Screenshot eines emf-Bildes). Das emf wurde erzeugt mit

Code:

h=figure;
...
saveas(h,'D:\test1.emf','emf')

Funktion ohne Link?

Über den print-Befehl, den ich in einem Beitrag zu einem ähnlichen Thema gefunden habe, ergibt sich der gleiche Effekt:

Code:

resolution = '-r300'; % in dpi
filename = 'test2.emf';
print(h,'-dmeta',resolution,filename);

Funktion ohne Link?

Hat jemand eine Idee, woran das liegt und wie ich das lösen kann?

Danke euch schon mal!

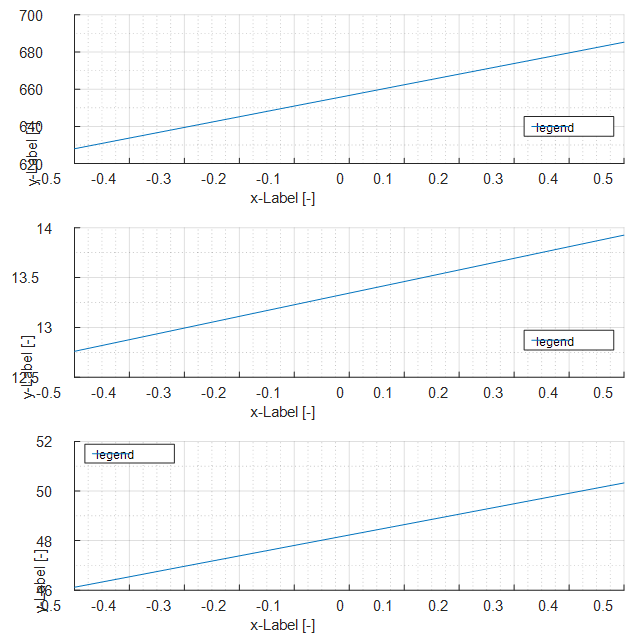

Beschreibung:

Screenshot von test1.emf

Download

Dateiname:


Dateigröße:

37.58 KB

Heruntergeladen:

415 mal

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 25.07.2016, 10:30 Titel:

Hi,

gib mal bitten deinen Quellcode, irgendwie kann ich deinen Fehler nicht reproduzieren.

Grüße

Donnie LaBoom

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 27.09.11

	Wohnort: ---

	Version: ---

Verfasst am: 25.07.2016, 11:59 Titel:

Code:

x = 1:20;
y = rand(length(x));

achsschrift = 12;
FakTitelschrift = 1.05;
legschrift = 10;

h = figure;

for ix = 1:3

subplot(3,1,ix);
hold on
title('Titel')
xlabel('X-Label','FontSize',achsschrift);
ylabel('Y-Label','FontSize',achsschrift);
grid on; grid minor;
plot(x,y(ix,:))
ax = gca;
ax.TitleFontSizeMultiplier = FakTitelschrift;
ax.FontSize = achsschrift;
h_legend = legend('legend');
set(h_legend,'FontSize',legschrift,'Location','best');
hold off

end

saveas(h,'D:\test_neu.emf','emf')

Funktion ohne Link?

Ich habe die erzeugte Datei nochmal angehängt und eine Theorie, was da passiert:
X-Label und Titel scheinen rechtsbündig an der vertikalen Mittelachse ausgerichtet zu werden, Y-Label wird rechtsbündig an der horizontalen Mittelachse jedes Subplots ausgerichtet, und legend wird zentriert im Legenden-Feld angeordnet. So scheint es jedenfalls... Im fig-file ist das natürlich nicht der Fall!

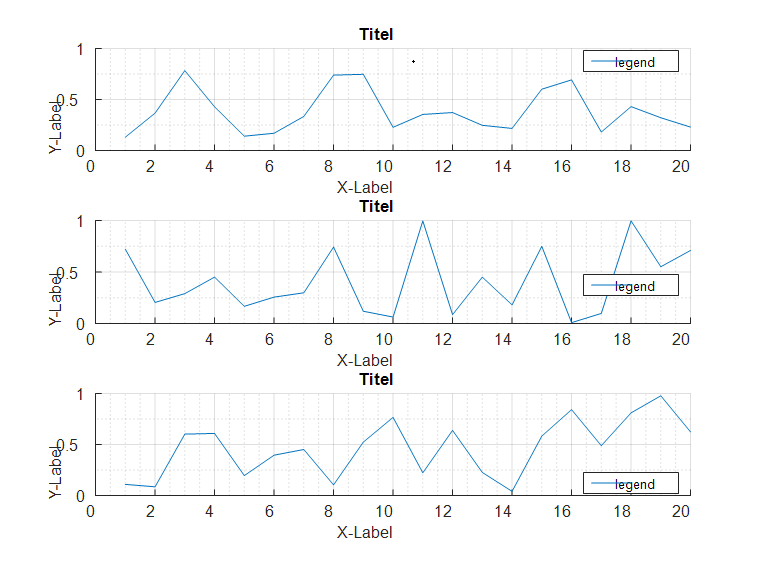

Beschreibung:

Screenshot von test_neu.emf

Download

Dateiname:


Dateigröße:

32.02 KB

Heruntergeladen:

425 mal

Donnie LaBoom

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 27.09.11

	Wohnort: ---

	Version: ---

Verfasst am: 25.07.2016, 12:42 Titel:

Die Theorie passt allerdings nicht zum ersten Beispiel test1.emf... Confused

Forum-Century


	Beiträge: 172

	Anmeldedatum: 17.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 25.07.2016, 13:03 Titel:

hi,

irgendwie scheint es bei mir zu funktionieren, ich finde keinen Fehler den du beschreibst.

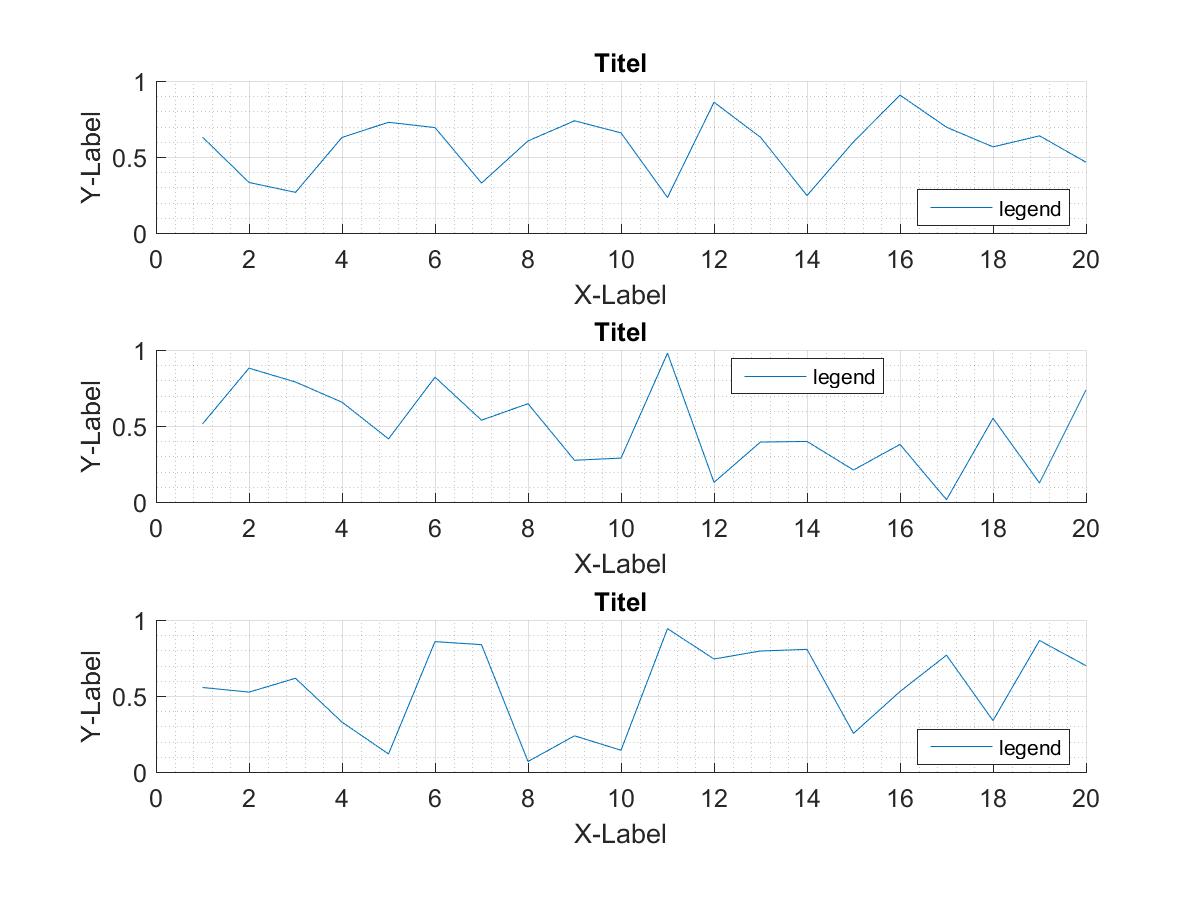

Im Anhang ist ein Bild mit deinen Quellcode 1:1...

Grüße gs


Beschreibung:

Download

Dateiname:


Dateigröße:

109.55 KB

Heruntergeladen:

341 mal

Donnie LaBoom

Themenstarter

Forum-Anfänger


	Beiträge: 17

	Anmeldedatum: 27.09.11

	Wohnort: ---

	Version: ---

Verfasst am: 25.07.2016, 13:11 Titel:

Das ist genau was ich befürchtet habe.
Danke dir schon mal für deinen Versuch!

Könnte es wohl mit irgendwelchen Grafik-Treibern oder anderen, nicht Matlab-spezifischen Problemen zusammenhängen? Mit Grafikdingen kenne ich mich leider absolut nicht aus...
