FFT abhängig von gewählter fixe-step |
|
| vincentvega |
Forum-Anfänger
|
 |
Beiträge: 35
|
|
|
|
Anmeldedatum: 18.08.09
|
|
|
|
Wohnort: berlin
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 27.08.2009, 12:46
Titel: FFT abhängig von gewählter fixe-step
|
 |
| |
 |
 |
Hallo,
ich habe ein etwas umfangreiches problem.
Ich simuliere einen delta sigma modulator in simulink und gebe dann die resultierenden signal in den workspace.
dann stelle ich die daten im workspace in matlab im zeit und frequenzbereich dar.
Dabei wähle ich in simulink kein "variable-step" sondern "fixed step".
Bei fix-step muss jetzt ein kleinster zeitschritt angegeben werden da rechner nicht zeitkontinuierlich rechnen können sondern das zeitkontinuierliche mit einem kleinsten zeitschritt (fundamental sample time genant) darstellen.
Dann kann man auch zeitdikret simulieren bei dem die sample time gleichzahlige vielfache der kleinsten schrittweite sind.
Mein problem ist nun der, dass die frequenzsprektren der signale abhängig von der gewählten kleinsten schrittweite keine sauberen peaks darstellen sondern das die peaks steigende flanken haben.
Beispielsweise hat ein sinussignal einen sauberen peak bei seiner betriebsfrequenz, jedoch zeigt die fft den peak mit flanken an.
im anhang sind einige beispiele angegeben.
ich versuche nun rauszufinden wie die kleinste zeitschrittweite in simulink gwählt werden muss um saubere peaks zu erhalten, also ohne flanken.
hat sonst noch jemand das problem odfer weiß wie sich das phenomen bzw. der effekt nennt?
über literaturhinweise würde ich mich auch sehr freuen.
ich wäre sehr dankbar für eien antwort.
gruß,
vinc
ich wäre
| Beschreibung: |
|
Download |
| Dateiname: |

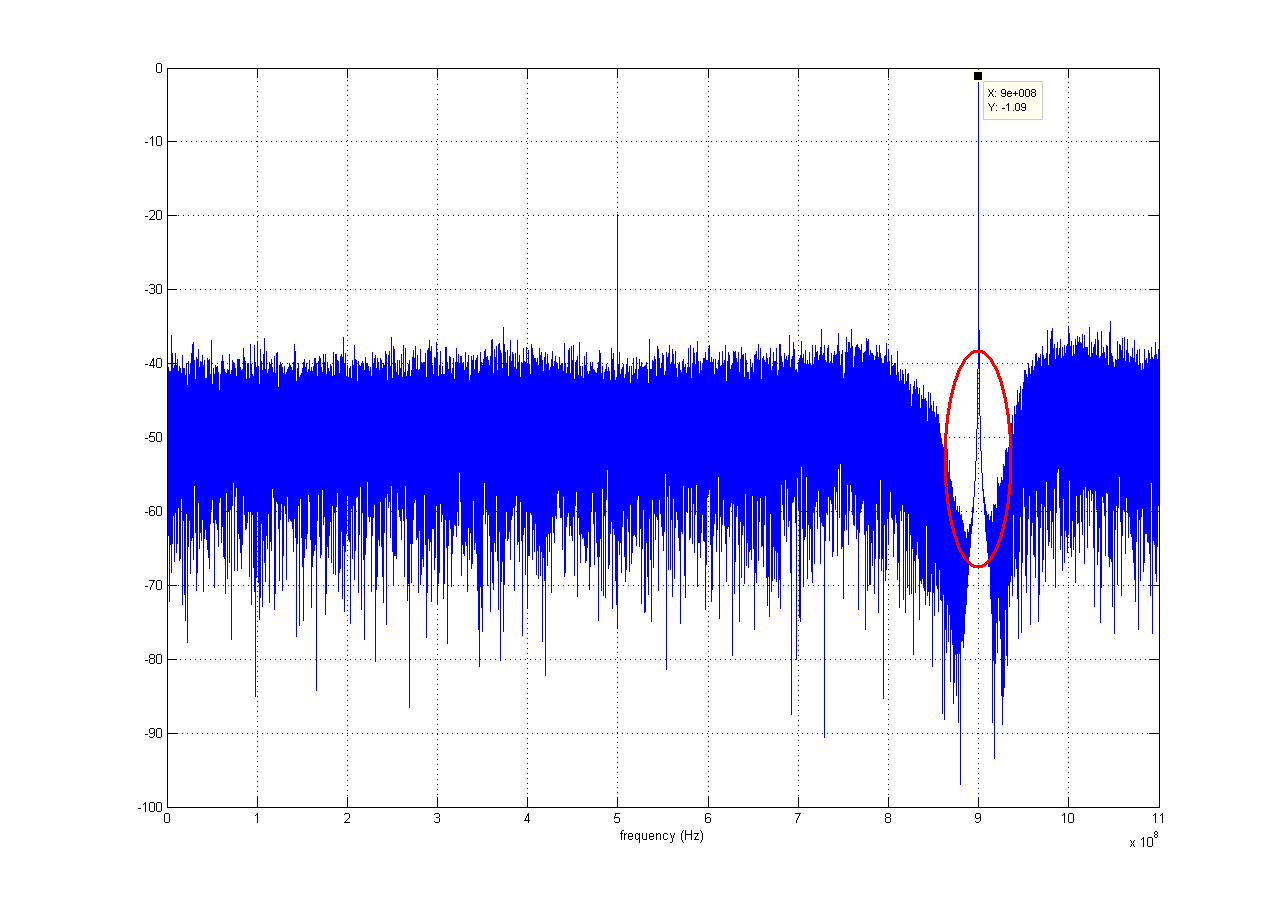

fs_2c200GHz_fc_0c900GHz_Magn_0c00dBcomp.png |
| Dateigröße: |
74.15 KB |
| Heruntergeladen: |
634 mal |
| Beschreibung: |
|
Download |
| Dateiname: |

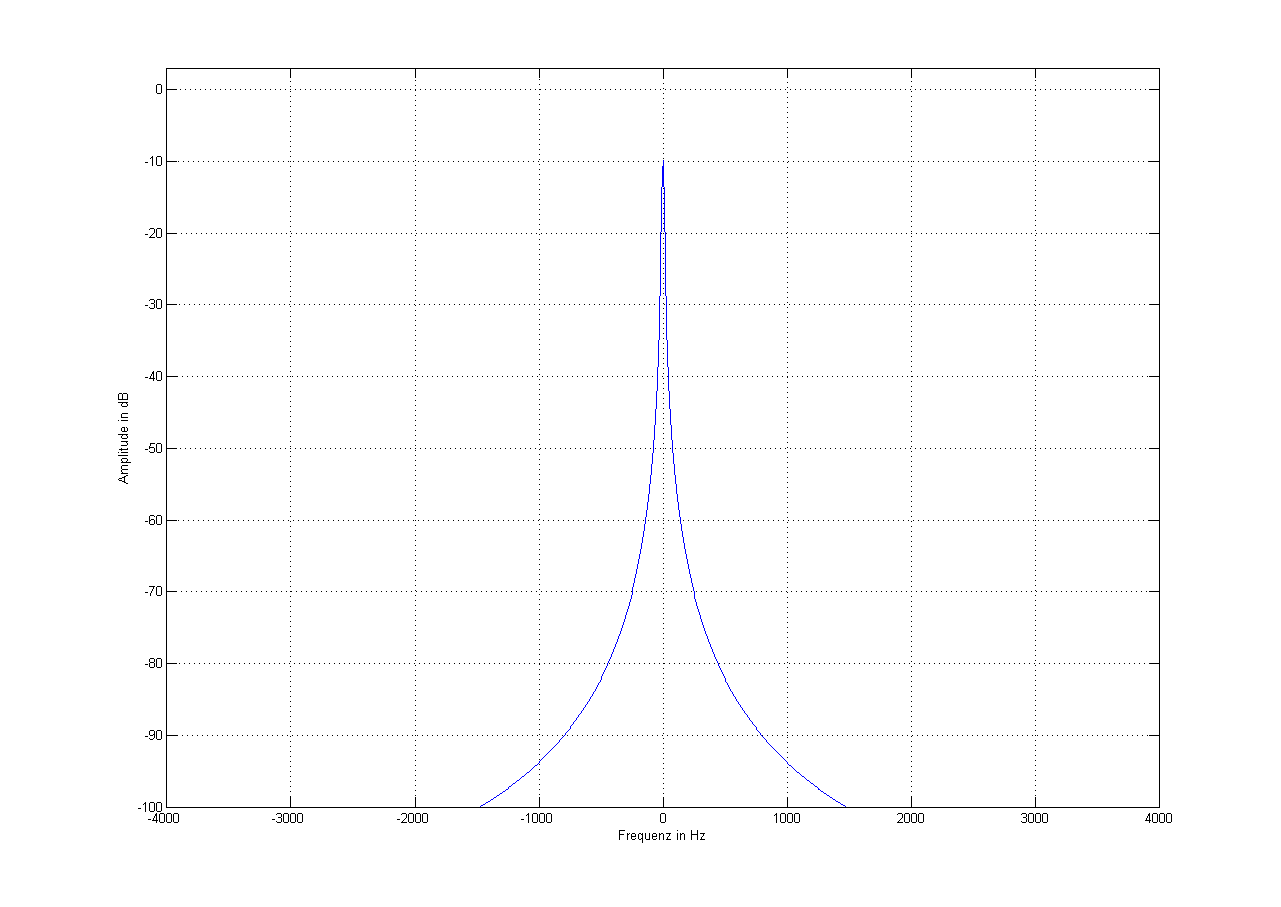

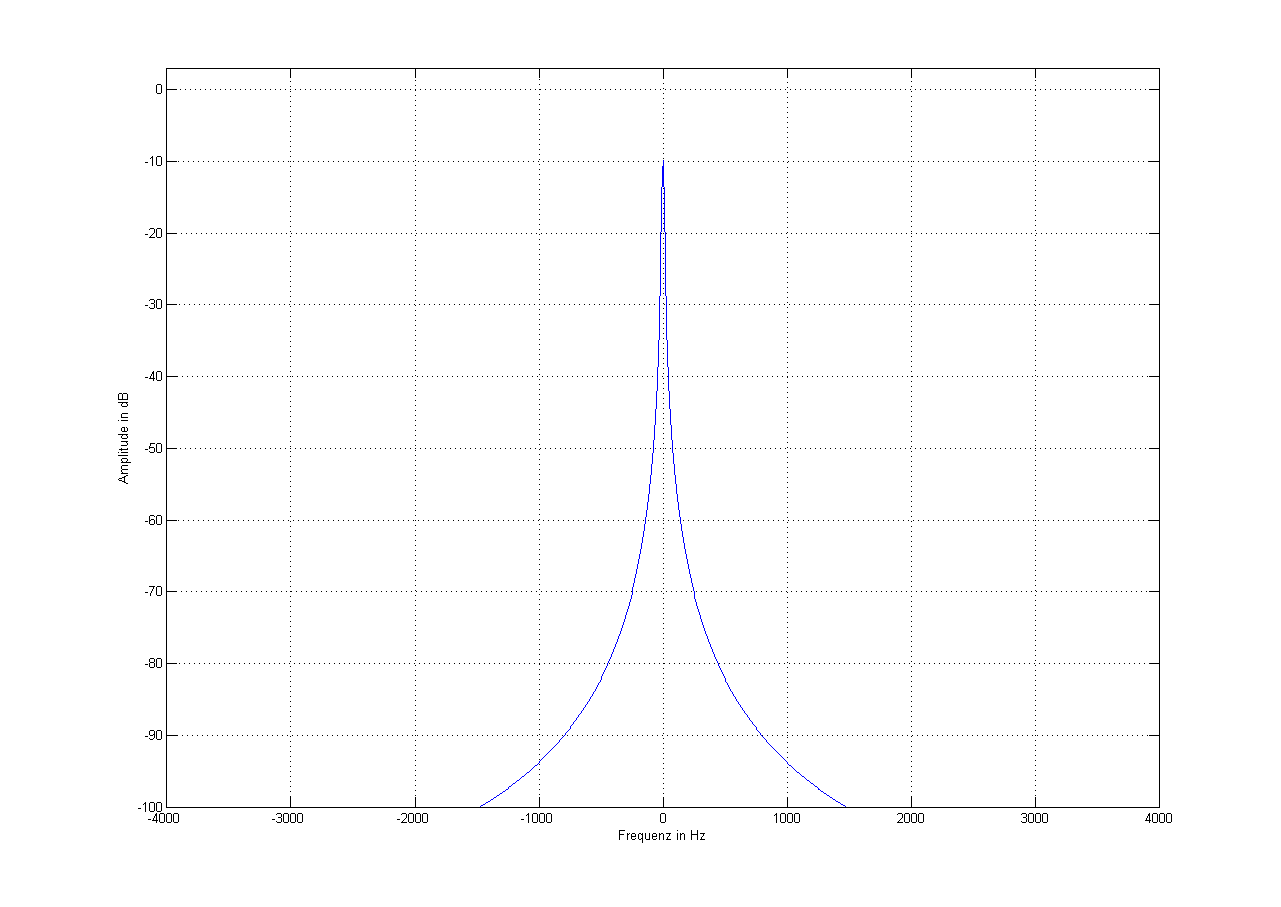

sinussignal.png |
| Dateigröße: |
13.84 KB |
| Heruntergeladen: |
582 mal |
|
|
|
|
|
|
|
|
|
