Verfasst am: 07.11.2012, 16:10 Titel: FFT- princomp - Eigenvektoren- Winkel

Hallo Leute,

ich habe hier ein Programm, welches den Winkel meines Gewebes, wovon ich ein Foto mache, berechnen soll.
Dieses Bild wird mit einer FFT zerlegt und anschließend gefiltert, ich möchte nun mit diesen Daten zum Beispiel den Eigenvektoren über "princomp" diesen Winkel zu einer Achse berechnen.

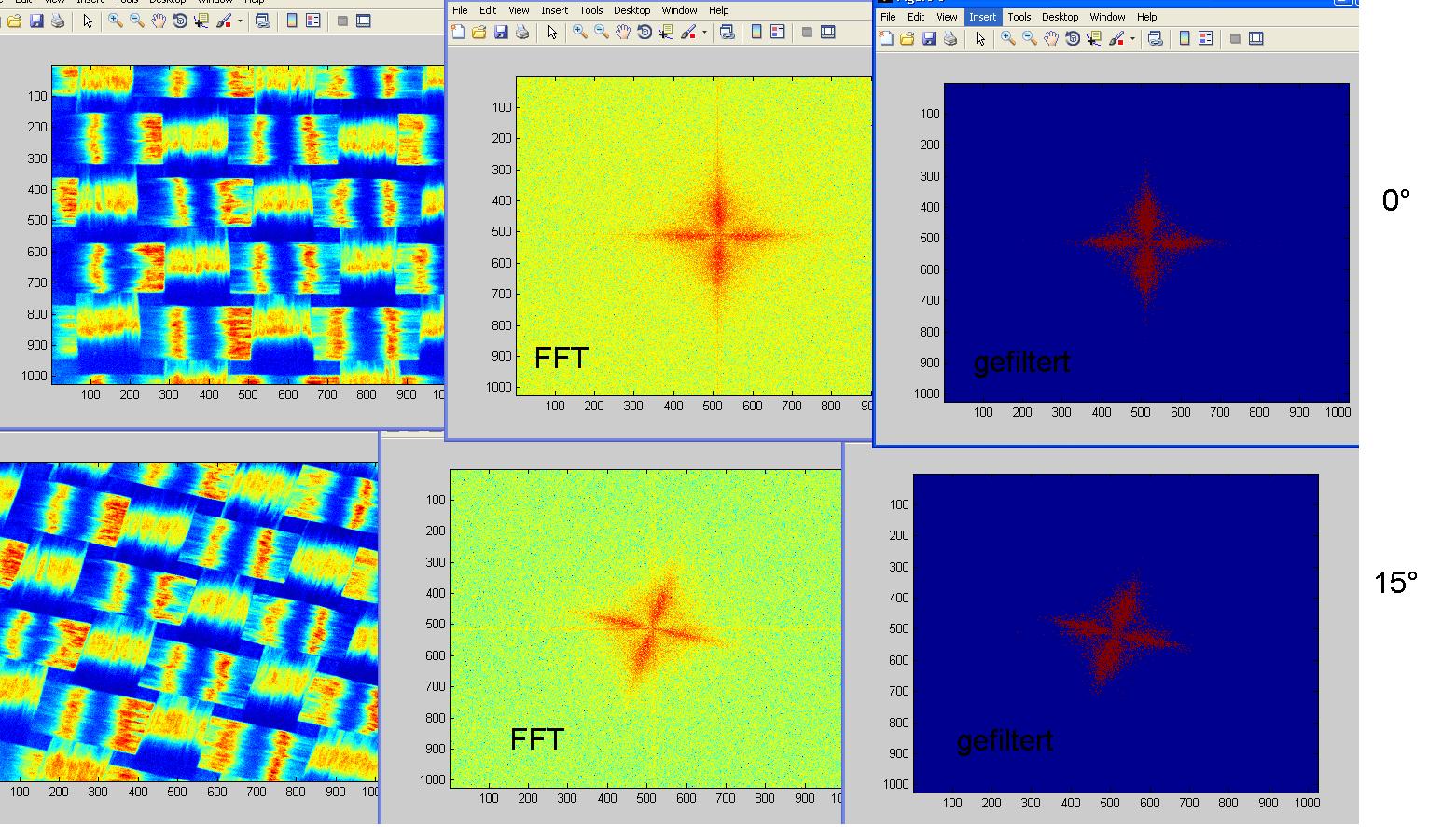

Unten steht der Code und ich habe zusätzlich eine Bilddatei hinzugefügt, von zwei verschiedenen Durchläufen mit verschiedenen Winkeln.

Meine Vermutung ist das "princomp" nicht der geeignete Befehl ist und ich über einen anderen Weg den Winkel berechnen sollte, leider fehlen mir dazu ausreichende MATLAB Kenntnisse,

kann mir bitte jemand helfen?
evtl einen geeigneten Befehl nenen?

vielen Dank im voraus!

Code:

loops = 7;
angles = zeros(1, loops);
angles2 = zeros(1, loops);
filterfactor = 1.22;

% hier beginnt die Schleife
for i=1:loops
filename = ['img' int2str(i) '.BMP'];
img = imread (filename, 'BMP');
dimg = double (img);
[m,n] = size (img);

alpha = 0.16;

a0 = (1-alpha)/2; %Wikipedia Blackmann-Fenster

a1 = 1/2; %Wikipedia Blackmann-Fenster

a2 = alpha/2; %Wikipedia Blackmann-Fenster

nvec = -m/2:1:(m/2-1); %das n (hier: nvec) für Blackmann-Fenster

dsigma=6; % Standardabweichung des Gaussfilters
nsize=15; % Groesse des Filterkerns

% Filterkern auf dimg anwenden, Ergebnis in dlowpass speichern
dlowpass = filter2(fspecial('gaussian',nsize, dsigma), dimg, 'same');
% dlowpass von dimg subtrahieren, Ergebnis in dhighpass speichern
dhighpass = dimg - dlowpass;

windowvec = a0 + a1*cos((2*pi*nvec)/(m-1)) + a2*cos((4*pi*nvec)/(m-1)); %Wikipedia Blackmann-Fenster
windowmat = windowvec(:)*windowvec;
dimg = dimg.*windowmat;

figure; % Bild 1
imagesc(img);
himg = gcf;
fftdata = fftshift(fft2 (dhighpass));
amplog = log(abs(fftdata));

figure; % Bild 2
imagesc(amplog);
hamp = gcf;

amplogfiltered = amplog > filterfactor*mean(amplog(:));

figure; % Bild 3
imagesc(amplogfiltered);

IND = 1:(m*n);
[I,J] = ind2sub (size(img),IND);
I(amplogfiltered(:)==0) = [];
J(amplogfiltered(:)==0) = [];

mat2d = [I(:) J(:)]; % Matrix aud I&J

[coeff2d,score2d] = princomp(mat2d); % princomp Befehl

angle2d = radtodeg(atan (coeff2d(1,1)/coeff2d(2,1))); % Berechnung des Winkels mit arctan

angles(i) = angle2d;

end

angles(:)

Funktion ohne Link?

[Bitte Code-Umgebung benutzen - Danke! Jan]


Beschreibung:

Download

Dateiname:


Dateigröße:

267.94 KB

Heruntergeladen:

654 mal
