Verfasst am: 29.04.2015, 13:56 Titel: FFT Spiegeln

Hallo,

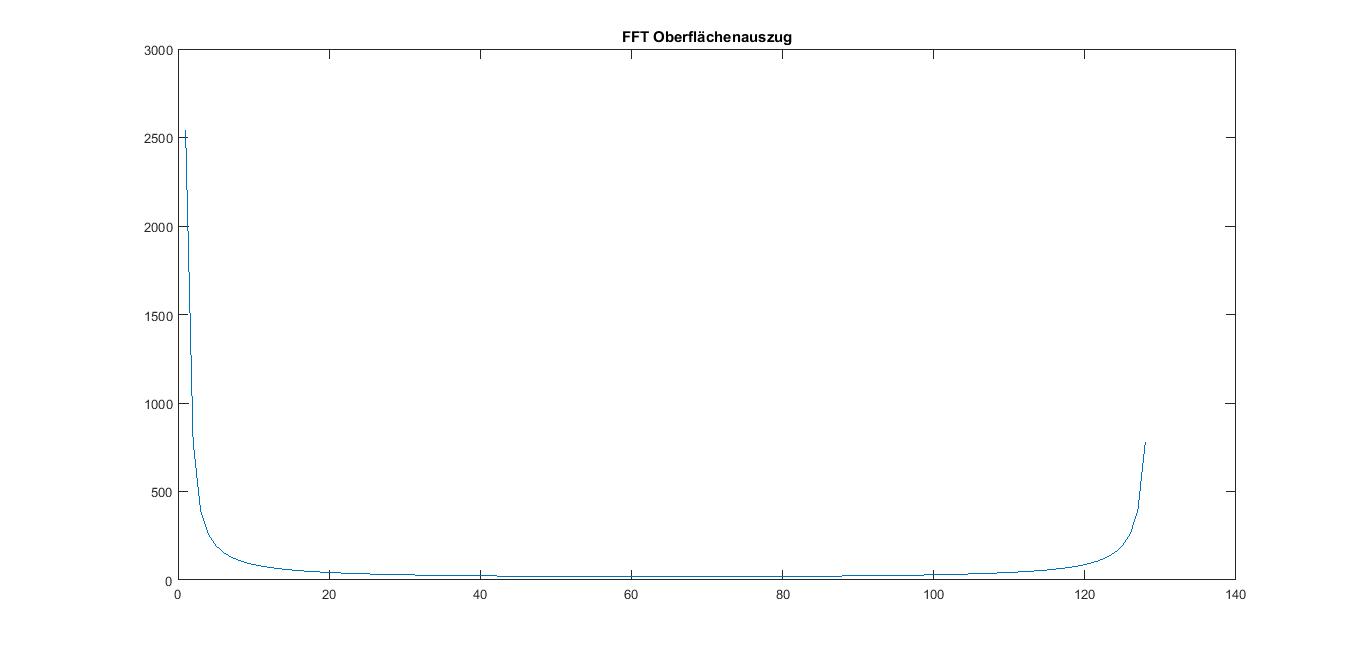

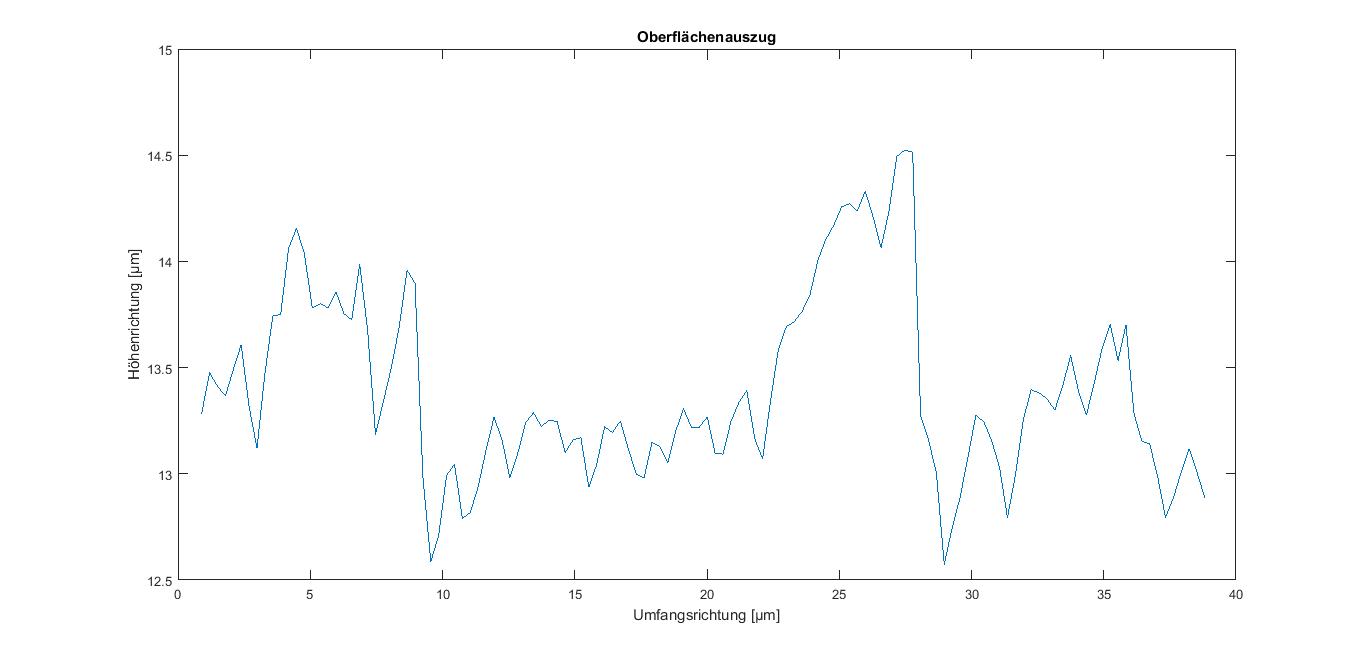

anbei mal 2 Dateien, die erläutern sollen wie meine FFT bereits aussieht.

Also ich möchte gerne von dem FFT Bild, welches ihr seht die eine Frequenz spiegeln. Entweder die rechte Frequenz nach links oder die linke Frequenz nach Rechts. Gibt es dafür einen Matlab internen befehl?

Oder muss ich da einfach stur spiegeln?

Wäre für Tips sehr dankbar!


Beschreibung:

Download

Dateiname:


Dateigröße:

44.34 KB

Heruntergeladen:

622 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

29.37 KB

Heruntergeladen:

532 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 01.05.2015, 10:30 Titel:

Hallo,

leider ist aus deinem Text und den Bildern für mich nicht ersichtlich was genau die erreichen möchtest. Soll das komplette Spektrum gespiegelt werden?

Die FFT Funktion liefert bereits ein zweiseitiges Spektrum in dem Frequenzbereich -Fs/2...0...+Fs/2. Du scheinst aber nur den postiven Bereich zu nutzen.

Willi9191

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 08.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 01.05.2015, 10:44 Titel:

Hallo DSP,

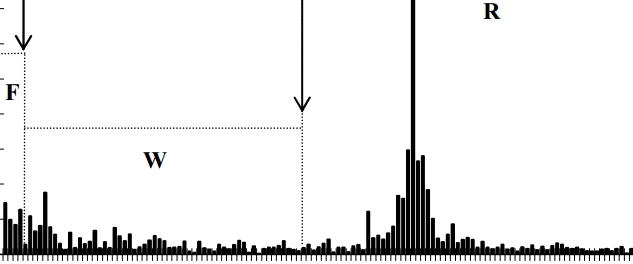

ich würde gerne von dem FFT Bild was ich hochgeladen habe den ersten Peak von links nach rechts spiegeln. Weil rein theoretisch ist ja meine Skalierung auch falsch oder? Also ich müsste doch vom minus in den plus bereich gehen und zwischen den zwei peaks wäre meine null als x koordinate.

hier mal der code:

Code:

load('yausschnitt.mat');
load('y1.mat');

x = y_ausschnitt_um;
y = y1;

figure(1)
plot(x,y)
title('Oberflächenauszug')
xlabel('Umfangsrichtung [µm]')
ylabel('Höhenrichtung [µm]')

X = fft(x,128);

% hold on

% figure(2)
% plot(X)

X_mag = abs(X);

figure(3)
plot(X_mag)
title('FFT Oberflächenauszug')

Funktion ohne Link?

Stimmt das so? Meine Oberflächenfunktion ist ja keine Funktion der Zeit aus diesem Grund kann ich keine Zeitabhängigkeit wie bei gewöhnlichen fft (dft um genau zu sein) einbringen.

findest du einen fehler?


Beschreibung:

Download

Dateiname:


Dateigröße:

31.71 KB

Heruntergeladen:

526 mal

DSP

Forum-Meister


	Beiträge: 2.117

	Anmeldedatum: 28.02.11

	Wohnort: ---

	Version: R2014b

Verfasst am: 01.05.2015, 12:41 Titel:

Du stellst doch den ganzen Bereich dar... -Fs/2...0...+Fs/2.

Schau dir mal in diesem Skript an, wie du nur den bereich 0...+Fs/2 entnimmst und die Magnitude richtig skalierst.

http://www.gomatlab.de/fft-umfassendes-beispiel-t777.html

Willi9191

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 08.04.15

	Wohnort: ---

	Version: ---

Verfasst am: 03.05.2015, 11:05 Titel:

Besten Dank DSP,

sehe ich mir mal an. Falls noch Fragen auftreten sollten, werde ich mich melden Razz
