Verfasst am: 19.02.2008, 12:52 Titel: Figure einladen und dann subplots erstellen

Hallo Forum,

ich beschäftige mich nun eine Weile mit MatLab habe aber noch viele Fragen und viel was ich mir anlesen muß.

Kommen wir nun zu meiner ersten konkreten Frage in diesem Forum:

Wärend eines Programmdurchlaufs werden diverse Graphen erstellen. Diese speicher ich jeweils mit saveas(m,'name_der_datei') als m File. Daraus entstehen dann zwei Dateien, eine m Datei, die aber nur einige Anweisungen (ähnlich einem Header)enthält und eine .fig Datei, die bei einem Doppelklick den jeweiligen Graphen in einem neuen Fenster öffnet.

Ich möchte nun gerne zB vier dieser Graphen aus den vorhandenen Dateien einladen und mit subplot zusammen auf einer DinA 4 Seite anzeigen lassen um sie dann aus zu drucken.

Mir fehlt leider ein Ansatz mit dem ich starten kann, ich kann PHP programmieren, besitze für MatLab aber nur Grundkenntnisse, deswegen wäre es nett, wenn ihr mich nicht gleich in der Luft zerpflückt.

Gruß
Localhorst

outsider

Forum-Meister


	Beiträge: 806

	Anmeldedatum: 03.09.07

	Wohnort: München

	Version: R2012b

Verfasst am: 19.02.2008, 19:37 Titel:

etwas kryptisch, aber es funzt:
Nach dem start kannst Du 4 FIG-Files auswählen, die anschliessend in einem Figure angezeigt werden. Passe den Code ggbf. an:

Code:

fnames = uigetfile('*.fig','select FIG-Files','multiselect','on');
hmain = figure;
for i=1:4
hfig = openfig(fnames{i},'new','invisible');
haxes = findobj(hfig,'Type','Axes');
hsub = subplot(2,2,i,'parent',hmain,'visible','on');
set(copyobj(haxes,hmain),'position',get(hsub,'position'));
delete([hfig hsub]);
end% for

Funktion ohne Link?

MfG

Localhorst

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 86

	Anmeldedatum: 18.02.08

	Wohnort: ---

	Version: ---

Verfasst am: 21.02.2008, 16:44 Titel:

HI Outsider,

vielen Dank für deine Hilfe, habe den Code entsprechend angepaßt und es ging direkt!!!

Eine Frage habe ich aber noch, kann ich von den eingeladenen Bildern den Titel der über dem jeweiligen Diagram steht ändern?

Ich kann mit der Anweisung >> title ('test')
nur den Titel des ersten Subplots ändern, die anderen bleiben davon unbeeindruckt. Kannst du mir da evtl auch noch helfen?

Code:

function multiplot()

fnames = uigetfile('.\fig\*.fig','select FIG-Files','multiselect','on');
fnames = sort(fnames);
%anz_subplots = size(fnames);

hmain = figure;
set(hmain,'PaperType', 'A4')
set(hmain,'PaperOrientation', 'landscape')
size=get(hmain,'PaperSize')
set(hmain,'PaperPositionMode','manual')
set(hmain,'PaperPosition',[0.25 0.25 size(1)-0.5 size(2)-0.5])

for i=1:length(fnames)
fnames{i};
fig2open=['.\fig\' fnames{i}];
hfig = openfig(fig2open,'new','invisible');

haxes = findobj(hfig,'Type','Axes');
hsub = subplot(length(fnames),1,i,'parent',hmain,'visible','on');
set(copyobj(haxes,hmain),'position',get(hsub,'position'));
title ('test')
delete([hfig hsub]);
end% for

print ('-depsc',hmain,'overv.eps');

Funktion ohne Link?

Eine Verständnis Frage habe ich noch, nach dem du das Figure über openfig geöffnet hast, lädst du zuerst die Axen ein in den Handle haxes, das konnte ich auch im Debug Modus sehen, der eigentliche Graph kommt dann erst nach der Zeile

set(copyobj(haxes,hmain),'position',get(hsub,'position'));

dazu. Diese verstehe ich leider nicht ganz.

Vielen Dank schon einmal für deine Hilfe

Gruß
Localhorst

Fragender

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 28.03.2008, 12:35 Titel:

Hallo, hätte das ganze jetzt probiert, mit folgender Fehlermeldung

??? Y argument must be numeric

Error in ==> C:\Dokumente\xxx\SUBPLOT.m
On line 1 ==> filename = uigetfile('*.fig','select FIG-Files','multiselect','on');

Woran kann das liegen??

MFG

skyline1891

Forum-Newbie


	Beiträge: 1

	Anmeldedatum: 11.11.08

	Wohnort: ---

	Version: 7.5.0.342 (R2007b)

Verfasst am: 11.11.2008, 20:36 Titel:

Hallo liebe Kollegen,

ich bin ein ziemlicher Neuling in Matlab. Habe aber ein ähnliches Problem wie meine Vorgänger. Ich muss die *.fig dateien in einer figure z.B. als 2x2 Matrix positionieren. Leider bekomme ich mit dem untenstehenden Plot kein vernünftiges Ergebniss

Code:

fnames = uigetfile('*.fig','select FIG-Files','multiselect','on');

hmain = figure;

for i=1:length(fnames)

hfig = openfig(fnames{i},'new','invisible');

haxes = findobj(hfig,'Type','Axes');

hsub = subplot(2,2,i,'parent',hmain,'visible','on');

set(copyobj(haxes,hmain),'position',get(hsub,'position'));

end

Funktion ohne Link?

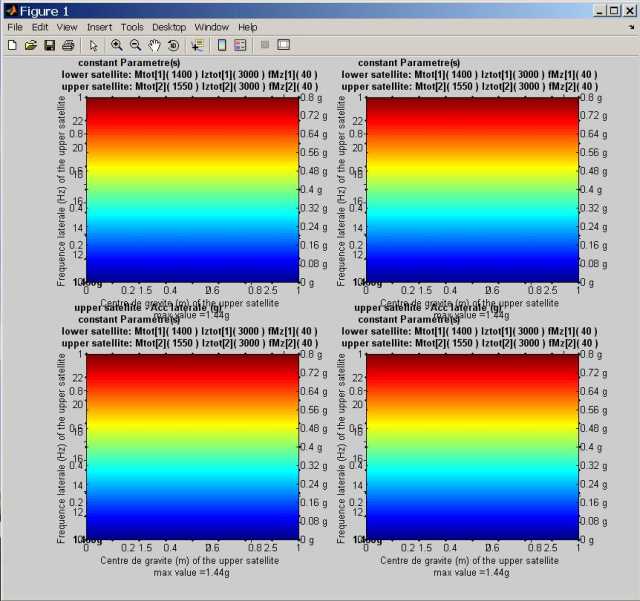

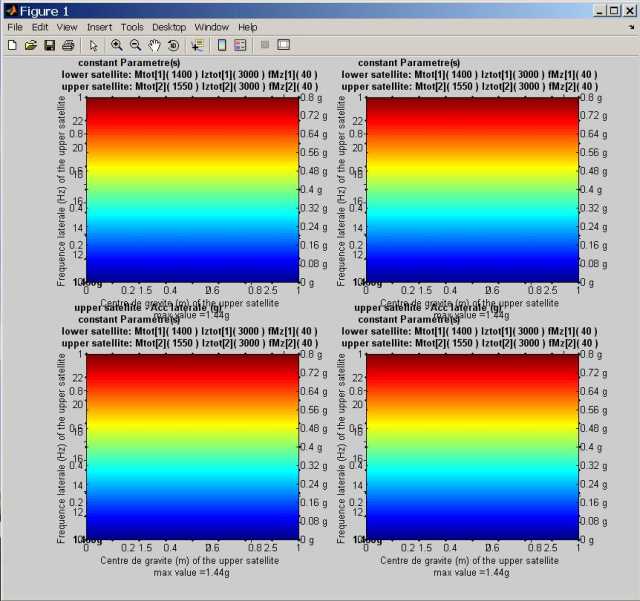

Das Ergebniss sieht so aus (4 mal das gleiche Plot zum Testzwecken):

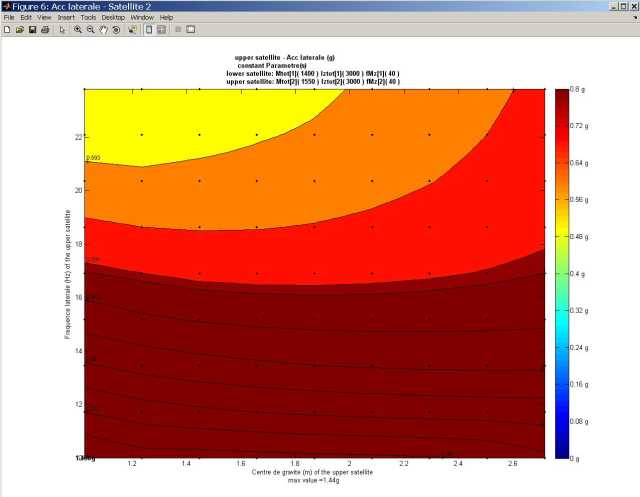

obwohl der Ausgangsplot so ausgesehen hat:

Möglicherweise kann mir jemand mit einem Rat weiterhelfen.

Vielen Dank im Voraus


Beschreibung:

Download

Dateiname:


Dateigröße:

19.02 KB

Heruntergeladen:

1655 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

45.77 KB

Heruntergeladen:

1605 mal
