figure to png


MrHyde
Forum-Anfänger

Forum-Anfänger

Beiträge: 40
Anmeldedatum: 05.08.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.11.2013, 16:33     Titel: figure to png
  Antworten mit Zitat
Hallo zusammen,
ich habe folgende 3 Probleme und benötige Eure Hilfe:

1) Ich erstelle mir einen plot und passe die Papiergröße entsprechend an und speichere das Bild als png.

Minibeispiel:

Code:

X = [0 1 2 3 4 5];
Y1 = [2 3 1 3 6 4];
width = 6;
aspectratio = 4/3;
f = figure;
set(f, 'PaperUnits','inches','PaperPosition',[0 0 width width/aspectratio]);
p = plot(X,Y1);
print(f,'-dpng',strcat(name,'1.png'),'-r300') ;



Ziel sollte sein, dass ich dadurch ein Bild (6 inch * 4,5 inch), bei 300 dpi mit folgenden Pixelwerten erhalte: 1800px * 1350px

Wenn ich mir nun das Bild anschaue kommt folgendes raus: 1802 x 1351 px.

Bitte haltet mich nicht für kleinlich, aber woher kommt die Differenz und wie kann ich sie unterbinden?

2) Natürlich möchte ich das erzeugte Bild in ein Textdokument einbinden. Word, Latex etc.

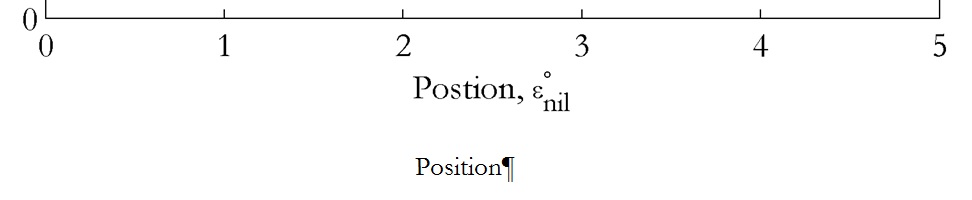

Die Bildgröße, Schriftart, Schriftgröße habe ich entsprechend eingestellt. Jetzt binde ich das Bild ein und was sehe ich. Die Schriftgröße (eingestellt auf 10) in der Grafik ("Tippfehler" bitte ignorieren Embarassed ) und in Word stimmen nicht überein. Woran kann das liegen?



3) Jetzt ist mir auch aufgefallen, dass nach dem "Abspeichern als png" die x-Achse eine andere Einteilung hat. Matlab: 0,5er Schritte PNG: 1er Schritte. Auch hier bin ich ratlos.

Ich hoffe ihr könnte mir hier ein paar Tipps geben.

Grüße
MrHyde

 Beschreibung:

Download
 Dateiname:  Beispiel.jpg
 Dateigröße:  14.61 KB
 Heruntergeladen:  417 mal
Private Nachricht senden Benutzer-Profile anzeigen


Jan S
Moderator

Moderator

Beiträge: 11.057
Anmeldedatum: 08.07.10
Wohnort: Heidelberg
Version: 2009a, 2016b
     Beitrag Verfasst am: 30.11.2013, 20:17     Titel: Re: figure to png
  Antworten mit Zitat
Hallo MrHyde,

Zitat:
Ziel sollte sein, dass ich dadurch ein Bild (6 inch * 4,5 inch), bei 300 dpi mit folgenden Pixelwerten erhalte: 1800px * 1350px

Wenn ich mir nun das Bild anschaue kommt folgendes raus: 1802 x 1351 px.

Das stammt aus Rundungsfehlern beim Rendern. Matlab kann z.B. Punkte mit nicht-ganzzahligen Koordinaten in Pixel-Units rendern, Java dagegen nicht. Beim Skalieren des Fensters treten dann solche überzähligen Pixel auf.


Zitat:
3) Jetzt ist mir auch aufgefallen, dass nach dem "Abspeichern als png" die x-Achse eine andere Einteilung hat. Matlab: 0,5er Schritte PNG: 1er Schritte. Auch hier bin ich ratlos.

Das liegt daran dass Matlab die Ticks automatisch an die Auflösung anpasst, wenn "XTickMode" auf "auto" gesetzt ist. Wenn Du ihn auf "manual" stellst, ändert sich nichts mehr.

Gruß, Jan
