Filter auf FFT-Spektrum anwenden


TiMH

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2015, 13:07     Titel: Filter auf FFT-Spektrum anwenden
  Antworten mit Zitat
Hallo,

ich habe mir von meinen Messdaten ein FFT-Spektrum erzeugt und möchte nun einen Filter auf dieses Signal anwenden.

Ich habe eine Abtastrate Fs=50000; Blocklänge= 2048

Erstellen des Filters:
Code:
hz = iir(8,'lp','butt',[0.1],[]);
[hzm,fr]=frmag(hz,2048);
fr2 = fr.*Fs;
plot(fr2,hzm);


Anwenden des Filters auf das Signal x
Code:
-->y = flts(x,hz);


Fehlermeldung:
Code:
!--error 60
Falsche Größe für Argument: inkompatible Dimension.
at line      28 of function flts called by :
y = flts(x,hz);


Muss ich beim Befehl flts(x,hz) für x meine transformierten Werte nutzen?
Und wenn ja, welche Dimension müssen diese aufweisen?

hz=r(Tlist)
x = Double 2048x1

Wäre dankbar für irgendwelche Hinweise auf meinen Fehler

Liebe Grüße
TiMH


TiMH

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 19.02.2015, 13:14     Titel:
  Antworten mit Zitat
Konnte den Filter jetzt anwenden, indem ich mein Signal "x" transponiert habe, weiß aber nicht ob das der richtige Weg ist.

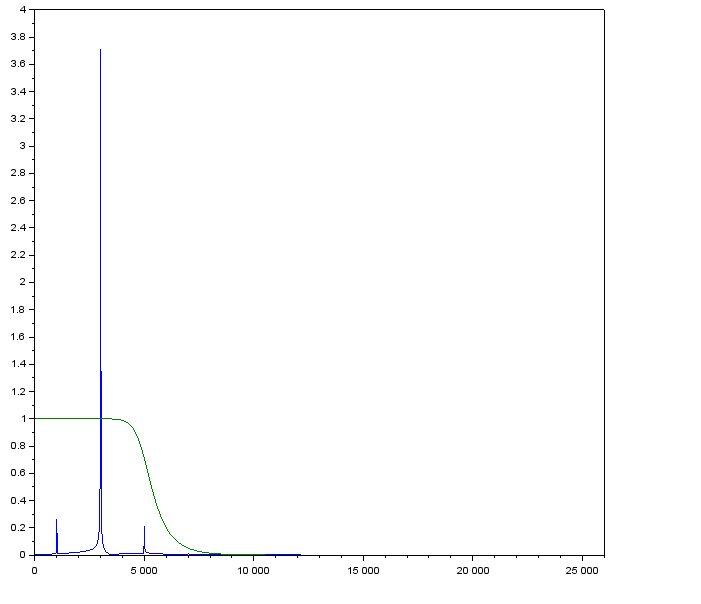

Jedoch ist die Darstellung noch nicht korrekt. Mein Signal weißt Amplituden > 1 auf. Bild im Anhang.

Wie bekomme ich das korrekt hin?

 Beschreibung:

Download
 Dateiname:  filter_anwenden.png
 Dateigröße:  9.81 KB
 Heruntergeladen:  520 mal

DSP
Forum-Meister

Forum-Meister


Beiträge: 2.117
Anmeldedatum: 28.02.11
Wohnort: ---
Version: R2014b
     Beitrag Verfasst am: 20.02.2015, 19:18     Titel:
  Antworten mit Zitat
Was sind denn bitte die Funktionen

Code:
frmag
% und
flts


? Sie sind auf jeden Fall keine eigene Matlab Funktionen. Sonst wäre die Fehlermeldung auch auf englisch. Insofern ist es unmöglich dir zu helfen, da die Funktionen nicht bekannt sind.
Private Nachricht senden Benutzer-Profile anzeigen

Mgx

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 22.02.2015, 14:34     Titel:
  Antworten mit Zitat
Es handelt sich um SciLab. Daher nicht bekannt. Ich werd es heute mal mit MATLab ausprobieren.
