Fläche oder Polynom erstellen zu obersten Punkten e. Grafik


MatlabEI

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2013, 10:54     Titel: Fläche oder Polynom erstellen zu obersten Punkten e. Grafik
  Antworten mit Zitat
Hallo zusammen,

ich möchte gerne die obersten Punkte zu den jeweiligen x-Punkten (also y_max zum jeweiligen Punkt x) verbinden, um eine "schöne" Kurve zu ziehen, beispielsweise als Polynom n-ter Ordnung.

Alternativ möchte ich gerne die beiden Flächen voneinander farbig unterscheiden können, die durch die Punkte voneinander abgegrenzt werden.

Leider habe ich dazu noch nicht ganz das passende Mittel gefunden.

Habt Ihr einen guten Vorschlag?

Besten Dank vorab!!

Viele Grüße,
MatlabEI

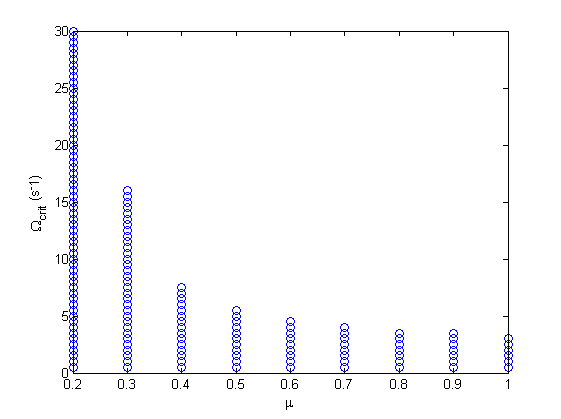

 Beschreibung:

Download
 Dateiname:  OmegaVsMu.png
 Dateigröße:  4.97 KB
 Heruntergeladen:  460 mal


Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.10.2013, 11:44     Titel:
  Antworten mit Zitat
Hallo,

Polynom durch Daten legen: polyfit
Die Frage ist aber, ob beispielsweise eine exponentiell abfallende Funktion nicht sinnvoller wäre.

Flächen farbig unterlegen: patch
Das werden allerdings Polygone, d.h. man wird Ecken sehen. Ich glaube aber, dass das nicht allzu stark auffallen wird.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

MatlabEI

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2013, 14:50     Titel:
  Antworten mit Zitat
Hallo Harald,

hast du eine Idee, wie ich die jeweils größten Werte (ymax von links nach rechts) finde? Ich habe mich ein bisschen in polyfit und in patch eingelesen, bin bisher aber leider nicht zum gewünschten Ergebnis gekommen Sad

Danke vorab!

Grüße,
MatlabEI

Harald
Forum-Meister

Forum-Meister

Beiträge: 24.495
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 29.10.2013, 14:56     Titel:
  Antworten mit Zitat
Hallo,

ich gehe davon aus, dass du die Datenpunkte hast und dass die x-Werte in den Säulen genau gleich sind.
Code:
xu = unique(x);
ymax = zeros(size(xu));
for I=1:numel(ymax)
ymax(I) = max(y(x == xu));
end


Wenn du etwas versuchst, das aber noch nicht ganz funktioniert, dann poste das doch. Oft ist nur eine kleine Änderung nötig. Das ist aber effizienter als wenn hier jeder, der das liest, von Null zu denken anfängt.

Grüße,
Harald
Private Nachricht senden Benutzer-Profile anzeigen

MatlabEI

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2013, 17:37     Titel:
  Antworten mit Zitat
Hallo Harald,

vielen Dank erst mal. Den Code konnte ich sehr gut nachvollziehen, jedoch bekomme ich bei der Anwendung immer folgende Fehlermeldung:

??? Error using ==> eq
Matrix dimensions must agree.

Die Datenwerte der x-Werte in den Säulen sind genau gleich, ja.

Leider kann ich hier keine .mat-Dateien anhängen, um dir meinen x- und y-Vektor zu übergeben, aber vielleicht lässt sich dies auch mit einem zufälligen Vektor ausprobieren.

Weißt du, wie sich der oben angezeigte Fehler bei deinem Beispielcode beheben lässt?

Danke vorab.

Grüße,
MatlabEI

MatlabEI

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 29.10.2013, 17:48     Titel:
  Antworten mit Zitat
Hallo Harald,

habe es zum Laufen gekriegt Very Happy

Code:
xu = unique(x);
ymax = zeros(size(xu));
for I=1:numel(ymax)
ymax(I) = max(y(x == xu(I)));
end


So funktioniert es bei mir - prima!

Danke dir trotzdem für die hilfreiche Anregung.

Schönen Feierabend,

MatlabEI
