Verfasst am: 25.04.2014, 14:07 Titel: Fläche zwischen 2 Zylindern füllen

Hallo Forummitglieder und Forummitgliederinnen Laughing

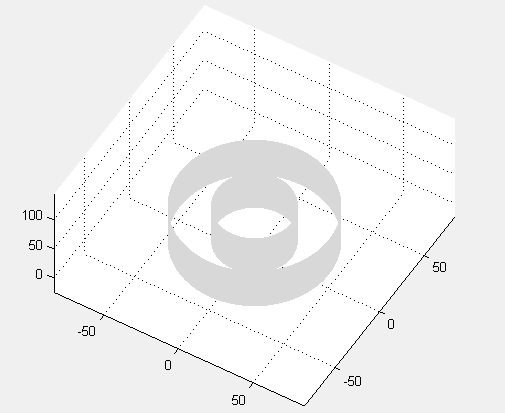

Und zwar habe ich das Problem, dass ich bei dem Bild die Flächen zwischen den beiden Zylindern füllen möchte und der innere Zylinder nicht befüllt werden soll.

Mithilfe von fill3 komme ich leider nicht weiter, da die Fläche dann komplett gefüllt wird und eine weiße Fläche auf den inneren Kreis legen kommt leider auch nicht infrage.

Hoffentlich kann mir jemand helfen und danke schonmal im voraus Wink


Beschreibung:

Plot in Matlab

Download

Dateiname:


Dateigröße:

8.29 KB

Heruntergeladen:

454 mal

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 25.04.2014, 19:24 Titel: Re: Fläche zwischen 2 Zylindern füllen

Hallo SteffenMatlab,

Hast Du die Koordinaten der Zylinder-Objekte zur Verfügung?
Zwischen den 3D-Zylindern befindet sich ein Volumen, und keine Fläche. Was möchtest Du also genau zeichen? Wie ist dies mathematisch definiert?

Gruß, Jan

SteffenMatlab

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 20.02.14

	Wohnort: ---

	Version: 2013b

Verfasst am: 26.04.2014, 08:57 Titel:

Danke schonmal für deine Hilfe Exclamation

Code:

[Xa,Ya,Za] = cylinder(handles.d_a/2,100); % Zylinder konstruieren
M = handles.h_k * ones(1,101);
N = zeros(1,101);
Za = [N;M];

[Xi,Yi,Zi] = cylinder(handles.d_i/2,100); % Zylinder konstruieren
M = handles.h_k * ones(1,101);
N = zeros(1,101);
Zi = [N;M];

cla % Graph loeschen

surf(Xa, Ya, Za,'EdgeAlpha',0,'FaceAlpha',1,'FaceColor',[0.847 0.847 0.847]);
hold on;
surf(Xi, Yi, Zi,'EdgeAlpha',0,'FaceAlpha',1,'FaceColor',[0.847 0.847 0.847]);
hold on;

Funktion ohne Link?

hierbei sind Xa,Ya und Za der äußere Zylinder und Xi,Yi und Zi der inntere Zylinder. Von mir aus kann auch das Volumen zwischen den Zylindern gefüllt werden.

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 27.04.2014, 12:48 Titel:

Lieber SteffenMatlab,

Zitat:

Von mir aus kann auch das Volumen zwischen den Zylindern gefüllt werden.

Das klingt lustig. Was "von Dir aus" bedeutet, kann man als Leser kaum erraten. Es ist schon Deine Aufgabe herauszufinden, was Du genau beötigst.

Was ist denn "handles.d_a", "handles.h_k" und "handles.d_i". Bitte poste lauffähigen Code, wenn Du möchtest, dass wir ihn laufen lassen können, um Deine Inputs zu erzeugen.

Gruß, Jan

SteffenMatlab

Themenstarter

Forum-Newbie


	Beiträge: 8

	Anmeldedatum: 20.02.14

	Wohnort: ---

	Version: 2013b

Verfasst am: 29.04.2014, 15:59 Titel:

Hallo,

sorry das ich das vergessen habe.

Code:

handles.h_k = 8; % Zylinderhoehe
handles.d_a = 20; % aussendurchmesser des Zylinders
handles.d_i = 10; % inndendurchmesser des Zylinders

[Xa,Ya,Za] = cylinder(handles.d_a/2,100); % Zylinder konstruieren
M = handles.h_k * ones(1,101);
N = zeros(1,101);
Za = [N;M];

[Xi,Yi,Zi] = cylinder(handles.d_i/2,100); % Zylinder konstruieren
M = handles.h_k * ones(1,101);
N = zeros(1,101);
Zi = [N;M];

cla % Graph loeschen

surf(Xa, Ya, Za,'EdgeAlpha',0,'FaceAlpha',1,'FaceColor',[0.847 0.847 0.847]);
hold on;
surf(Xi, Yi, Zi,'EdgeAlpha',0,'FaceAlpha',1,'FaceColor',[0.847 0.847 0.847]);
hold on;

Funktion ohne Link?

Ich das jemand damit was anfangen kann.

Gruß
Steffen
