Verfasst am: 25.08.2011, 07:38 Titel: Fläche zwischen zwei Kurven ausmalen

Hallo Matlab Gemeinde!

Ich hätte ein kleines Problem und zwar möchte ich die Fläche zwischen zwei Kurven ausmalen oder schraffieren, sollte eigentlich keine Hexerer sein.

mit area hab ichs versucht, jedoch nicht zum Ziel gekommen

Code:

plot(X1,Y1,X2,Y2) %Daten liegen als Vektoren
area(X1,Y1) %malt mir alles unter der ersten Kurve

Funktion ohne Link?

Meine Frage wie kann ich diese Funktion richtig anweden, bin leider zu keinem Ziel gekommen,
bzw wie kann ich die Farbe wählen, mit der die Fläche angemalt wird.

Danke im vorhinein
fmasmas

Gast1

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 25.08.2011, 10:13 Titel:

Hi,

Hilft dir das weiter?

Code:

x1=linspace(0,10,1000);
x2=linspace(0,10,1000);
y1=sin(x1);
y2=0.05*x2.^2;

figure,plot(x1,y1,x2,y2);
hold on;

filler=fill([x1;x2],[y1;y2],'r','edgecolor','r')

Funktion ohne Link?

Nun ist die Fläche rot gefüllt.

Zum Schraffieren kannst einfach einen Teil der gefüllten Linien löschen:

Code:

delete(filler(mod((1:length(filler)),20)~=0));
% Lässt nur jeden 20. Teil von fill übrig-> Schraffur

Funktion ohne Link?

Wenn du nur den komplett von den Kurven eingeschlossenen Teil füllen willst, müsstest du erst die Schnittpunkte bestimmen, und dann nur entsprechende Teile füllen.

Gast1

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 25.08.2011, 10:29 Titel:

Hier die Ergänzung für nur komplett eingeschlossene Flächen(+Verbesserungen):

Code:

x1=linspace(0,20,1000);
x2=linspace(0,20,1000);
y1=sin(x1);
y2=cos(x2)+0.01*x2.^2;

figure,plot(x1,y1,x2,y2);
hold on;

schnittpunkte=find(diff(y1-y2>0));
for i=1:length(schnittpunkte)-1
t=schnittpunkte(i):schnittpunkte(i+1);
t=t(mod(t,10)==0); % kleinere Zahl-> mehr Linien
filler=fill([x1(t);x2(t)],[y1(t);y2(t)],'r','edgecolor','r');
end

Funktion ohne Link?

fmasmas

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 18.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 25.08.2011, 11:02 Titel:

Gast1 hat Folgendes geschrieben:

Hi,

Hilft dir das weiter?

Code:

x1=linspace(0,10,1000);
x2=linspace(0,10,1000);
y1=sin(x1);
y2=0.05*x2.^2;

figure,plot(x1,y1,x2,y2);
hold on;

filler=fill([x1;x2],[y1;y2],'r','edgecolor','r')

Funktion ohne Link?

Nun ist die Fläche rot gefüllt.

Zum Schraffieren kannst einfach einen Teil der gefüllten Linien löschen:

Code:

delete(filler(mod((1:length(filler)),20)~=0));
% Lässt nur jeden 20. Teil von fill übrig-> Schraffur

Funktion ohne Link?

Wenn du nur den komplett von den Kurven eingeschlossenen Teil füllen willst, müsstest du erst die Schnittpunkte bestimmen, und dann nur entsprechende Teile füllen.

Ich danke für die schnelle Hilfe...

ich habs ausprobiert, jedoch stimmt etwas nicht.

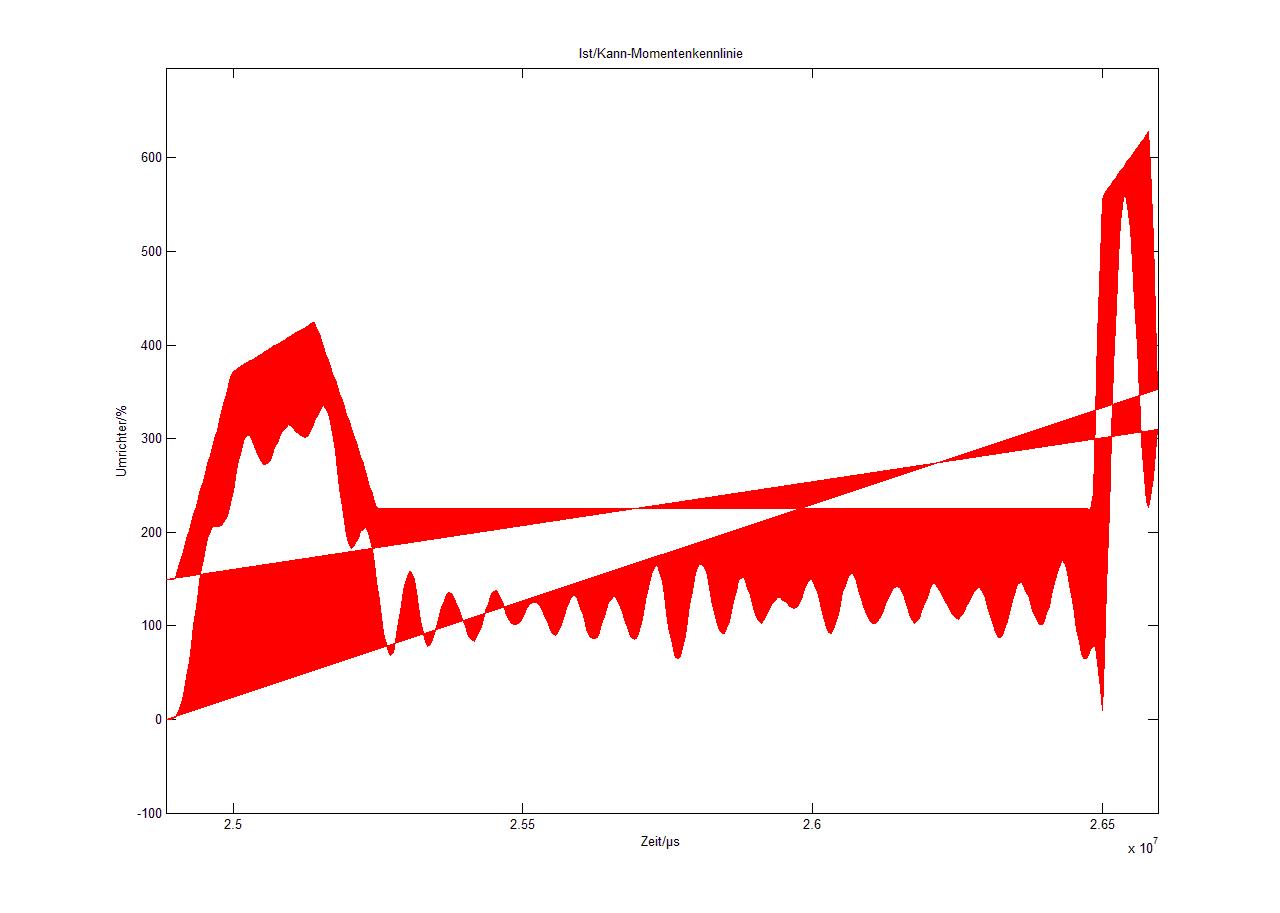

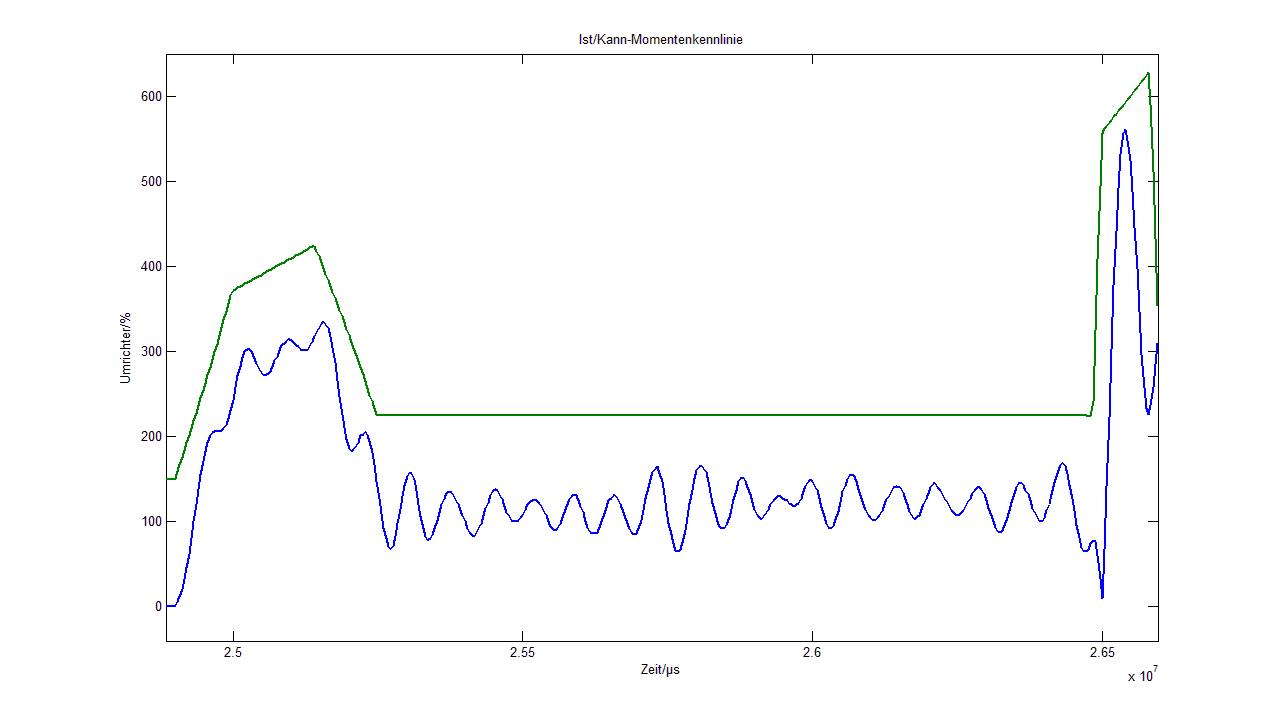

Ich hab die 2 bilder eingefügt

Ich schätze mal, dass etwas mit dem Anfang und dem Ende der Vektoren nicht passt und somit die Füllüng nicht richtig ist.
Kann man die Füllüng irgendwie begrenzen?

Nochmals Danke

fmasmas


Beschreibung:

Download

Dateiname:


Dateigröße:

52.86 KB

Heruntergeladen:

3493 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

62.3 KB

Heruntergeladen:

3511 mal

Gast1

Gast


	Beiträge: ---

	Anmeldedatum: ---

	Wohnort: ---

	Version: ---

Verfasst am: 25.08.2011, 11:36 Titel:

Hi,

Das könnte daran liegen, dass du Zeilenvektoren benutzt.
Versuch es mal mit Spaltenvektoren.

fmasmas

Themenstarter

Forum-Anfänger


	Beiträge: 24

	Anmeldedatum: 18.08.11

	Wohnort: ---

	Version: ---

Verfasst am: 25.08.2011, 11:52 Titel:

DANKE!

habs auf Spalte umgeändert...

könntest du mir auch sagen weshalb das probleme gemacht hat?

danke,
fmasmas

Matlab_User85

Forum-Anfänger


	Beiträge: 36

	Anmeldedatum: 03.11.14

	Wohnort: ---

	Version: ---

Verfasst am: 20.01.2015, 17:28 Titel:

Ich hätte nochmal eine frage zu der verwendeten Schraffur.

Die Schraffur wird ja in diesem Fall durch vertikale Linien realisiert.

Ist es auch möglich die Schraffur schräg verlaufen zu lassen, z. B. im 45° Winkel?

EccoBravo

Forum-Fortgeschrittener


	Beiträge: 64

	Anmeldedatum: 12.08.10

	Wohnort: ---

	Version: ---

Verfasst am: 12.02.2018, 16:10 Titel:

Super Beitrag!
Beim Nachempfinden dieser Procedure gab es noch das Problem, dass vom letzten Kurvenpunkt bis zum ersten Kurvenpunkt eine Verbindungslinie gezogen wird.
Wie kann ich das vermeiden?

VG + VD
EB
