Verfasst am: 10.09.2017, 18:26 Titel: Fläche zwischen zwei Kurven farbig füllen

Hallo,

ich möchte die Fläche zwischen zwei Kurven im Hintergrund farbig ausfüllen.
Angehängt findet ihr zunächst die beiden Verläufe, deren Flächendifferenz ausgefüllt werden soll (MATLAB1).
Dazu habe ich folgenden code verfasst:

Code:

figure('Color','white')
plot(time, Pptv(:,1));
hold on
p=plot(time, wallloss(:,1));
set(p, 'Color', [0 0.6 1]);
set(gca,'Xlim',[736882.6 736894.5]);
% fill([time; time],[Pptv(:,1); wallloss(:,1)],[0 0.6 1]);
tlabel('x')

Funktion ohne Link?

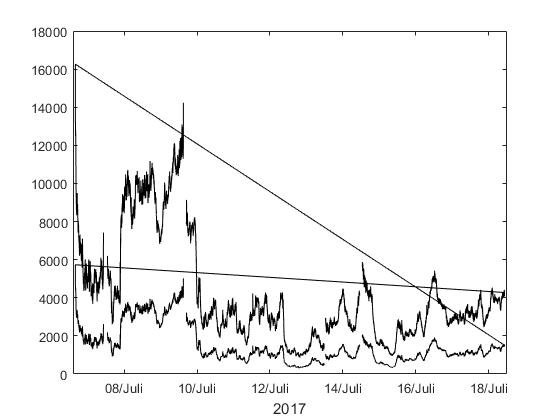

Auskommentiert seht ihr meinen Versuch, diese Fläche auszufüllen, was jedoch nicht funktioniert (das momentane Ergebnis ist in der Datei MATLAB zu finden).
Also habe ich es anders versucht: ich habe über reshape() aus meinen y-Werten x-Werte gemacht:

Code:

TIME= reshape(time, [1,16671]);
PPTV=reshape(Pptv, [8,16671]);
WALL=reshape(wallloss,[8,16671]);

Funktion ohne Link?

und anschließend wie folgt weitergearbeitet:

Code:

figure('Color','white')
plot(TIME, PPTV(1,:));
hold on
p=plot(TIME, WALL(1,:));
set(p, 'Color', [0 0.6 1]);
set(gca,'Xlim',[736882.6 736894.5]);
filler=fill([TIME; TIME],[PPTV(1,:); WALL(1,:)],[0 0.6 1]);
set(filler,'FaceAlpha',0.2)
tlabel('x')

Funktion ohne Link?

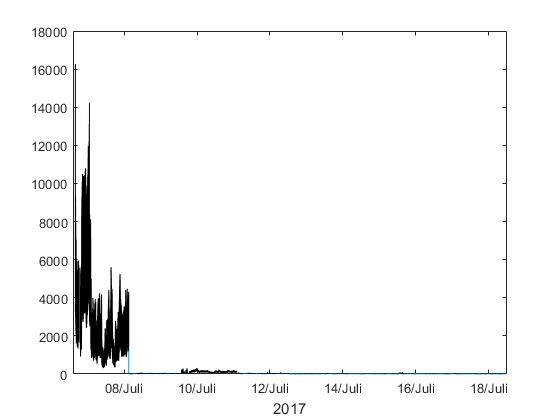

Mein Ergebnis seht ihr in MATLAB 2 angehängt. Jetzt komme ich hierzu zu meinen Fragen/ den Sackgassen, in denen ich stecke:
- ich habe in obigem Code eigentlich einen blauton als Farbe festgelegt, der Plot wird mir jedoch schwarz aufgefüllt
- trotz meines Befehls, den ausgefüllten Bereich in den Hintergrund zu stellen ('FaceAlpha') funktioniert dies nicht.
- Ein Vergleich zwischen MATLAB2 und MATLAB1 zeigt, dass die "Auflösung" der Linien bei den Verläufen in MATLAB2 viel zu schlecht ist (man erkennt fast gar nichts mehr...).
Daher meine Frage:
gibt es eine Möglichkeit, mit Code1 (und damit mit den in MATLAB1 erzeugten Plots der "y-Werte") zu arbeiten und die Fläche zwischen den Verläufen dennoch erolgreich auszufüllen?

Vielen Dank für eure Hilfestellung!

Viele Grüße


Beschreibung:

Download

Dateiname:


Dateigröße:

27.61 KB

Heruntergeladen:

360 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

15.38 KB

Heruntergeladen:

320 mal

MATLAB1.fig

Beschreibung:

Download

Dateiname:

MATLAB1.fig

Dateigröße:

896.26 KB

Heruntergeladen:

362 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 11.09.2017, 08:12 Titel:

Hallo,

area sollte helfen.

Grüße,
Harald

Ratio

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 30.08.17

	Wohnort: ---

	Version: ---

Verfasst am: 12.09.2017, 10:52 Titel:

Hallo,

leider komme ich ach mit area nicht zum erwünschten Ergebnis. Der folgende Code

Code:

figure('Color','white')
plot(time,Pptv(:,1))
hold on
area(time, wallloss(:,1))
set(gca,'Xlim',[736882.6 736894.5]);
tlabel('x')

Funktion ohne Link?

zeichnet mir nur eine ausgefüllte Fläche zwischen wallloss und der x-Achse. Wenn ich es mit

Code:

figure('Color','white')
area(time,Pptv(:,1))
hold on
area(time, wallloss(:,1))
set(gca,'Xlim',[736882.6 736894.5]);
tlabel('x')

Funktion ohne Link?

versuche, erhalte ich selbiges Ergebnis. Area erlaubt es mir auch nicht, neben der Eingabe der zeit und des Verkaufs noch eine Obergrenze als dritten Parameter einzufügen (

Code:

area(time, wallloss(:,1)), Pptv(:,1)

Funktion ohne Link?

)
Was mache ich hier falsch?

Ratio

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 30.08.17

	Wohnort: ---

	Version: ---

Verfasst am: 12.09.2017, 12:02 Titel:

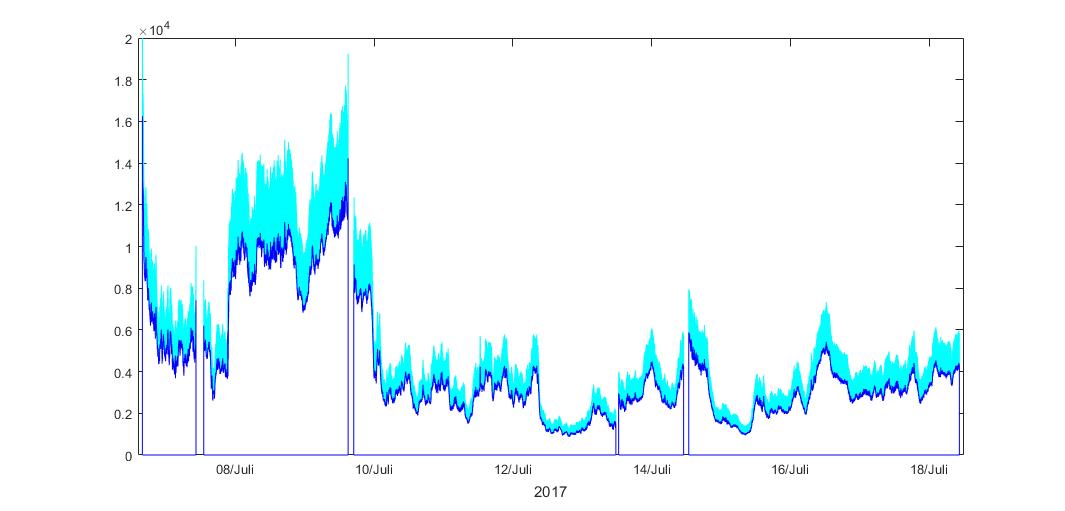

ich habe mal im Plottools erstellt, was ich eigentlich haben möchte. Der Plot dazu ist angehängt. Diesen Plot muss ich nur noch weitere 30 mal machen, weshalb ich sehr gerne codebasiert arbeiten würde hier.


Beschreibung:

Download

Dateiname:


Dateigröße:

42.25 KB

Heruntergeladen:

377 mal

Ratio

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 30.08.17

	Wohnort: ---

	Version: ---

Verfasst am: 12.09.2017, 12:12 Titel:

...wenn ich mit Plottools arbeite, verschiebt es zudem aus mir unbekannten Gründen meine Werte nach oben.

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 12.09.2017, 18:04 Titel:

Hallo,

ein Bild ohne die zugehörigen Daten ist wenig hilfreich. Wenn du aber mit Plot Tools ans Ziel gekommen bist, dann generiere doch daraus den Code? File --> Generate Code.

Hast du dir mal die Beispiele in der Doku von area angesehen? Das Beispiel "Specify Color and Line Style for Area Plot" sollte passen, wenn du für die unterste Kurve als Farbe 'w' angibst.

Grüße,
Harald
