Formel mit periodischer Rechteckfunktion


greater
Forum-Anfänger

Forum-Anfänger

Beiträge: 22
Anmeldedatum: 08.08.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 15.08.2014, 06:14     Titel: Formel mit periodischer Rechteckfunktion
  Antworten mit Zitat
Hallo zusammen,

ich würde gerne folgende Funktion ploten. Sie ist im Bild angefügt.

Ich weiß auch genau wie sie aussehen soll, jedoch weiß ich nicht wie ich die Rechtecke definieren soll. Im Prinzip ist die Funktion ja auch periodisch mit der PeriodenDauer 2T. Während des ersten T sollte das Rechteck 1 sein und während T<t<2T 0. So kenne ich zumindestens die Definition.

Vielleicht kann mir jemand eine Lösung nennen?
Ideal wäre es, wenn die square Funktion genutz würde, ist jedoch nicht zwingend notwendig.


Mit der Hoffe auf Hilfe,
Grüße Greater

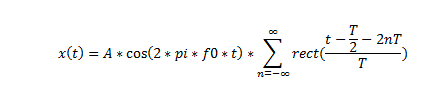

 Beschreibung:
Diese Formel

Download
 Dateiname:  Formel.PNG
 Dateigröße:  2.47 KB
 Heruntergeladen:  855 mal
Private Nachricht senden Benutzer-Profile anzeigen


greater
Themenstarter

 Forum-Anfänger

Forum-Anfänger

Beiträge: 22
Anmeldedatum: 08.08.14
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 28.08.2014, 19:14     Titel:
  Antworten mit Zitat
Vielleich für andere:

Nach langem tüffteln bin ich auf folgende Lösung gekommen:

Code:

t=-0.0625:0.0001:0.0625;
y=square(2*50*pi*t);
for i=1:numel(y)
if(y(i)<=0)
y(i)=0;

end
end
y1=A.*cos(2*pi*1000.*t).*y;
plot(t,y1)



Leider können die Grenzen von unendlich ja nicht angenommen werden. Deshalb würde ich diese Lösung als korrekt ansehen...
