Frage bzgl aufgenommenen Sensor-Signale |
|
| Chloe |
Forum-Newbie
|
 |
Beiträge: 5
|
|
|
|
Anmeldedatum: 15.10.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 16.10.2014, 07:33
Titel: Frage bzgl aufgenommenen Sensor-Signale
|
 |
| |
 |
 |
Hallo,

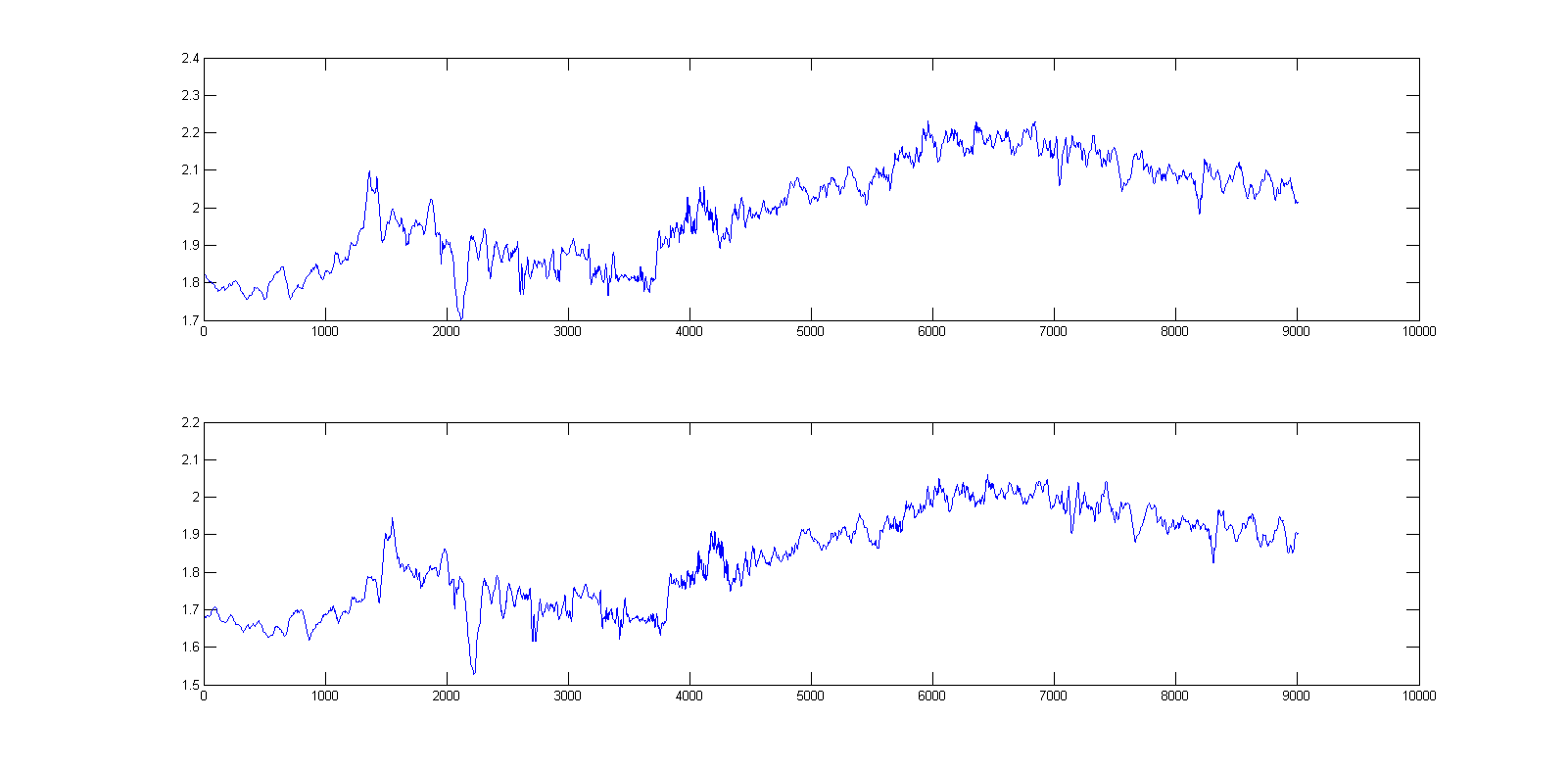

Ich habe folgende Situation: mit zwei Sensoren(Abstand 8cm voneinander) , sind auf einem bewegten Körper eingebaut. Der Körper bewegt sich in einer Richtung und damit werden 2 Signale erzegt, der 2.Signal ist zetlich gegenüber der 1.Signal verschoben. Ich möchte nun die Kreuzkorrelation ausrechnen, hab den Code schon geschrieben, für von mir ausgedachte Messwerte funktioniert ganz gut, nur mit den aufgenommenen Werte geht nicht mehr... Kommt immer wieder den Wert 0 raus, was auch nicht stimmen könnte, da es deutlich zu sehen ist, dass die Signale verschoben sind. Wie ich bemerkt habe, die Signale sind bzgl y-Achse auch verschoben (siehe Bild).. also, dass bei den 2.Sensor klein bisshen dunkler ist. Meine Frage ist, was könnte ich dagegen tun, also wie mache ich so, dass ich die Kreuzkorrelation bestimme, unabhängig von der Verschiebung (nach oben oder unten)?
| Beschreibung: |
|
Download |
| Dateiname: |
Mess-Probe.png |
| Dateigröße: |
15.93 KB |
| Heruntergeladen: |
561 mal |
|
|
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 16.10.2014, 07:47
Titel:
|
|
Deine Frage kann ich dir nicht beantworten, aber hast du mal versucht den Offset der Signale herauszurechnen? Also Mittelwert des kompletten Signals berechnen (= Offset) und diesen von jedem Wert abziehen.
|
|
|
|
| Chloe |
Themenstarter
Forum-Newbie
|
|
Beiträge: 5
|
|
|
|
Anmeldedatum: 15.10.14
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.10.2014, 07:55
Titel:
|
|
Heeyy  ich hab's ausprobiert und den Code funktioniert wieder !! (happy)
Vielen Dank !!
|
|
|
|
|
|
|
