Frage tf_function matlab



popoff_1
Forum-Anfänger

Forum-Anfänger


Beiträge: 37
Anmeldedatum: 11.03.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 30.09.2021, 18:50     Titel: Frage tf_function matlab
  Antworten mit Zitat
Was macht denn Matlab genau wenn ich in dort eine transfer function berechne und diese plotten lasse? Als Beispiel:
Code:

numerator = 1;
denominator = [2,3,4];
sys = tf(numerator,denominator)
step(sys)

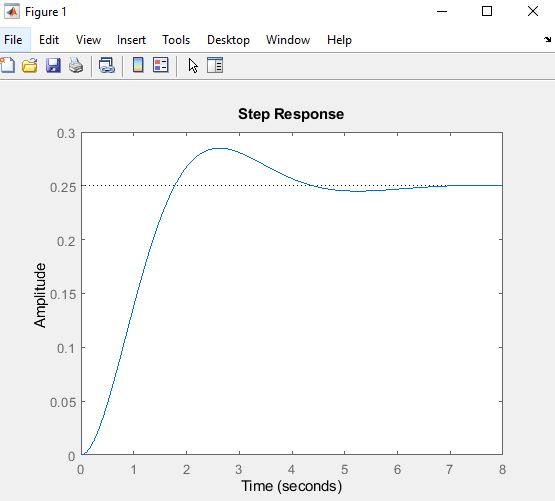

Dann erhalte ich den Plot im Anhang.

Die transfer function ist hier ja: G(s)=1/(2s^2+3s+4)

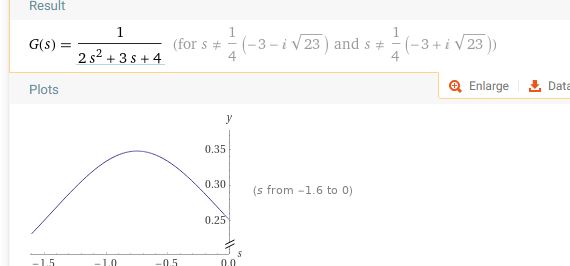

Wenn ich diese Funktion in einem normalen graphen (wolframalpha) zeichnen möchte erhalte ich din plot im zweiten Anhang.

Meine Frage ist also warum unterscheiden sich die beiden Graphen? Müsste da nicht das selbe herauskommen?

 Beschreibung:

Download
 Dateiname:  Unbenannt2.JPG
 Dateigröße:  19.7 KB
 Heruntergeladen:  185 mal
 Beschreibung:

Download
 Dateiname:  Unbenannt.JPG
 Dateigröße:  30.7 KB
 Heruntergeladen:  183 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.426
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.09.2021, 19:53     Titel:
  Antworten mit Zitat
Hallo,

nein, das sind zwei komplett verschiedene Dinge.

In MATLAB kannst du den Wolfram-Plot z.B. so erzeugen:
Code:
G = @(s) 1./(2*s.^2+3*s+4);
fplot(G, [-1.6 0])

Das ist halt ein Plot, wie man ihn auch in der Schule schon gemacht hat. s könnte dafür genauso gut x oder t heißen.

Mit tf und step fasst du das als dynamisches System im Laplace-Bereich auf und plottest die Schrittantwort im Zeitbereich.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

popoff_1
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 37
Anmeldedatum: 11.03.20
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 01.10.2021, 07:48     Titel:
  Antworten mit Zitat
Ok, vielen Dank für die Antwort.
