fragen zur regelung einer temperaturmodulation |
|
| surf |
Forum-Anfänger
|
 |
Beiträge: 15
|
|
|
|
Anmeldedatum: 26.05.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 21.05.2012, 12:25
Titel: fragen zur regelung einer temperaturmodulation
|
 |
hallo,
ich möchte auf eine Oberfläche einen sinusförmigen Temperaturverlauf mit einer vorgegebenen Frequenz aufbringen. Dazu habe ich Lampen und ein Thermoelement, um die Temperatur auf der Oberfläche zu messen. Die Regelstrecke habe ich mittels Spungantwort identifiziert und die Reglerparameter für einen P, PI und PID Regler berechnet ( Nichols ).
Wenn ich nun die Lampen mit z.B 0.1 Hz moduliere, erwarte ich auf der Oberfläche auch eine Temperaturmodulation mit 0.1 Hz. Mit den Reglern passiert aber leider gar nichts und ich weiß nicht warum. Die Lampen werden nicht moduliert und somit gibts auch keine Temperaturmodulation auf der Oberfläche ( ohne Regler gehts ).
Hat jemand eine Idee woran das liegen kann?

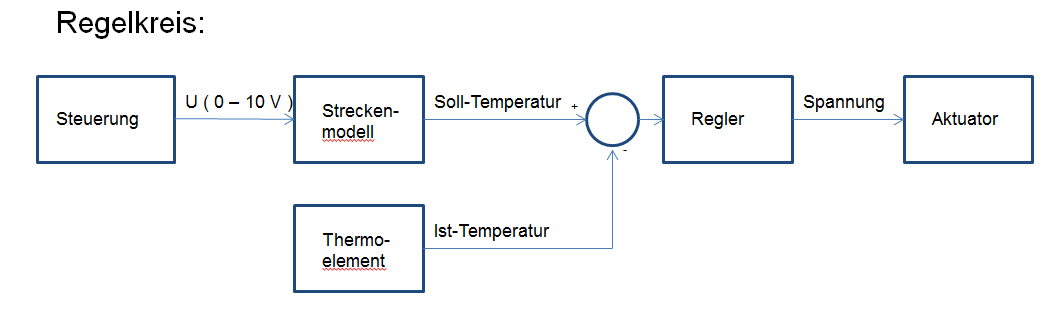

Das Blockdiagramm meiner Regelstrecke habe ich in den Anhang geladen
| Beschreibung: |
|
Download |
| Dateiname: |
Regelkreis.PNG |
| Dateigröße: |
19.44 KB |
| Heruntergeladen: |
802 mal |
|
|
|
|
|
|
|
|
|
