Frequenzvariablen Sinus erzeugen |
|
| Benderle |
Forum-Newbie
|
 |
Beiträge: 1
|
|
|
|
Anmeldedatum: 23.11.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 23.11.2010, 17:19
Titel: Frequenzvariablen Sinus erzeugen
|
 |
Hallo Leute,
ich würde gerne ein Sinussignal mit variabler Frequenz erzeugen um damit einen einfachen Frequenzumrichter zu modellieren. Ein Versuch mit dem SineWave-Block mit der Zeit t aus einem externen Signal ist gescheitert. Ich habe versucht die Zeit extern mit einem clock-Block und einem Faktor aus Soll- und Nennfrequenz zu erzeugen.
Welche Möglichkeiten bietet Simulink zur Erzeugung eines zur Laufzeit frequenzvariablen Sinus?
Ich bin für eure Hilfe sehr dankbar.
Gruß
|
|
|
|
|
|
| ppirokke |
Forum-Fortgeschrittener
|
|
Beiträge: 64
|
|
|
|
Anmeldedatum: 19.11.10
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2010a
|
|
|
|
|
|
|
Verfasst am: 30.11.2010, 18:24
Titel:
|
|
Hi,
ich habe das mal getestet und bei mir macht er kein Problem, wenn ich ein externes Zeitsignal mit meinem variablen omega multipliziere. Sobald ich allerdings versuche eine Variable des Model-Workspaces zu nutzen meckert er bei mir auch, was mich wundert, denn ich meine mich zu erinnern, dass ich soetwas schoneinmal gemacht habe.

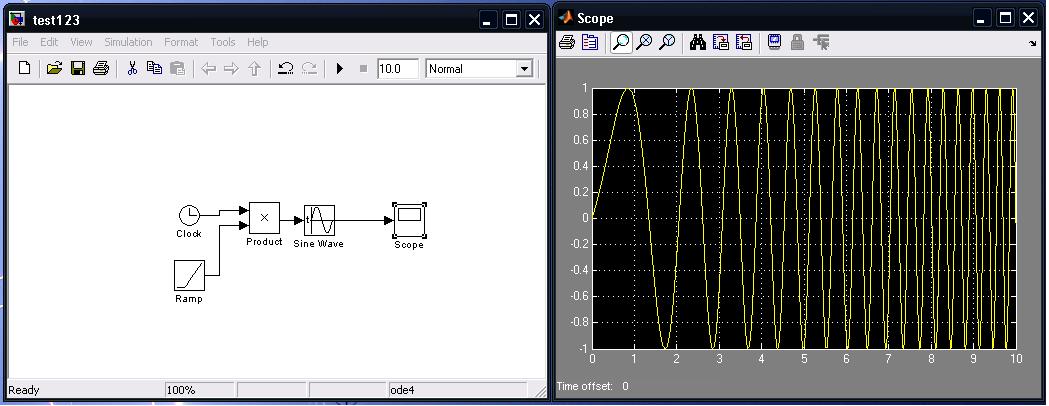

| Beschreibung: |
| Beispiel variable Sinusfrequenz |
|
Download |
| Dateiname: |
variable_frequ.JPG |
| Dateigröße: |
77.67 KB |
| Heruntergeladen: |
2243 mal |
|
|
|
|
|
|
|
