Funktion plotten


black
Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 25.09.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.09.2013, 10:56     Titel: Funktion plotten
  Antworten mit Zitat
Hallo,
habe ein Problem zwecks Plotten einer Funktion:

Code:
%Das ist mein Porgramm
x = -60:1:60; y = -60:1:60;
[x,y] = meshgrid(x,y);
z =2*sqrt((x+10)^2+(y+10)^2)-4*sqrt((x)^2+(y)^2)+2*sqrt((x-5)^2+(y-8)^2)+sqrt((x-25)^2+(y-30)^2);
mesh(x,y,z); xlabel('x'); ylabel('y'); zlabel('z')
colormap spring


Es kommt zu folgender Fehlermeldung:
X, Y, Z, and C cannot be complex

Ich weiß, dass die Z-Variable nicht komplex sein darf, doch wie plotte ich eine Funktion mit komplexen Zahlen?

Kann mir jemand bitte helfen? Weiß nicht weiter...danke Smile
Private Nachricht senden Benutzer-Profile anzeigen


Winkow
Moderator

Moderator


Beiträge: 3.842
Anmeldedatum: 04.11.11
Wohnort: Dresden
Version: R2014a 2015a
     Beitrag Verfasst am: 25.09.2013, 11:03     Titel:
  Antworten mit Zitat
naja wie hättest du denn den komplexen anteil gerne angezeigt. was stellst du dir da vor ? wie soll es denn aussehen ?
_________________

richtig Fragen
Private Nachricht senden Benutzer-Profile anzeigen

denny
Supporter

Supporter


Beiträge: 3.853
Anmeldedatum: 14.02.08
Wohnort: Ulm
Version: R2012b
     Beitrag Verfasst am: 25.09.2013, 11:06     Titel:
  Antworten mit Zitat
Hallo

schaue dir die ANGLE Funktion
Private Nachricht senden Benutzer-Profile anzeigen

black
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 2
Anmeldedatum: 25.09.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.09.2013, 11:09     Titel:
  Antworten mit Zitat

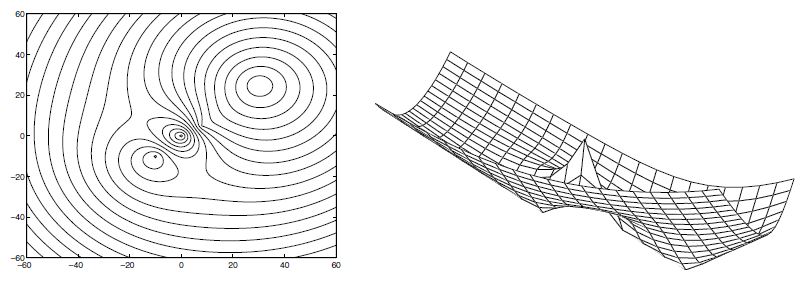

Vielen Dank für die schnelle Antwort! Also ich möchte die folgende Grafik im Matlab erstellen...siehe Grafik...lg

 Beschreibung:

Download
 Dateiname:  weber2.JPG
 Dateigröße:  56.96 KB
 Heruntergeladen:  484 mal
Private Nachricht senden Benutzer-Profile anzeigen

Albev

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 17.10.2013, 12:54     Titel:
  Antworten mit Zitat
Hi,

vermutl schon zu spät, aber ich vermute die Frage lautet eher: warum tauchen komplexe Zahlen auf? -> Wenn du elementweise quadrieren möchtest, musst du .^ und nicht ^ benutzen. Sonst ist das eine Matrixmultiplikation bei der dann negative Zahlen entstehen, aus denen du die Wurzel ziehst.

Grüße,
Albev
