Verfasst am: 30.07.2016, 10:38 Titel: Funktion Plotten und Marker setzen

Hallo alle zusammen,

ich habe folgenden Code. Ich habe folgendes Problem das ich zwei Parameter Variieren möchte. N sollte die Werte 1,2,4,6,8,10 abfahren und dabei immer bei jedem Wert von N mit d durchlaufen werden.

Aus dem generierten Plot möchte ich dann genau bei AF = 0.5 mein d bestimmen. Wie kann man das aus einem Plot machen damit dieser auch in der Grafik mit angezeigt wird?

Code:

clc;
clear all;

% %% Variabeln
fc = 2.45e9;
Er = 3;
c0 = physconst('lightspeed');
lambda0 = c0./fc;
lambda = lambda0./sqrt(Er);
theta = 15.5

%% Gruppenfaktor

figure(1)
hold on

N = 2
d = -100e-3:1e-3:100e-3;

AF = abs(sin(N.*pi.*((d./lambda).*cos(theta)))./(N.*sin(pi.*((d./lambda).*cos(theta)))));

plot(d, AF,'r-')

Funktion ohne Link?

Desweiteren habe ich das Problem das wenn ich über Theta den Plot variieren möchte das meine Lieblings Fehlermeldung: "Matrix Dimension must agree" kommt.

Code:

figure(1)
hold on

N = 2
theta = 0:1:180

AF = abs(sin(N.*pi.*((d./lambda).*cos(theta)))./(N.*sin(pi.*((d./lambda).*cos(theta)))));

plot(theta, AF,'r-')

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 30.07.2016, 16:44 Titel:

Hallo,

1. z.B. Interpolation mit interp1 , und dann das Ergebnis mit plot hinzufügen.

2. theta hat Länge 181, d hat Länge 201. Da ist nunmal eine komponentenweise Multiplikation möglich.
Was möchtest du da denn eigentlich? Einen separaten Plot für jedes theta, also 181 Kurven? Das würde aber ziemlich voll werden...

Grüße,
Harald

sawyer_ma

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 75

	Anmeldedatum: 13.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 30.07.2016, 17:28 Titel:

Vielen Dank für deine Hilfe. Ich habe es bis jetzt mal so gelöst aber werde deinen Vorschlag gleich mal versuchen umzusetzen.

Eine weitere Frage die sich mir gestellt hat ist, wie kann ich den Code in ein 3d Polar Plot darstellen? Irgendwie hat Matlab in der Hilfe da keine Beispiele.

Und eine Weitere Frage, kann man den Code so schreiben wie ich es gemacht habe oder ist es sehr unschön geschrieben. Da ich noch Neuling mit Matlab bin, bin ich immer Interessiert wie man es schreiben könnte wenn man ahnung davon hat Very Happy

Code:

fc = 2.45e9;
Er = 3;
c0 = physconst('lightspeed');
lambda0 = c0./fc;
lambda = lambda0./sqrt(Er)
theta1 = (90/180).*pi

figure(3)
hold on
N1 = 2
N2 = 6
N3 = 10;

x = 0.02;
phi = 0:0.01:180

Ce = abs(cos(pi./2 .*cos(theta1))./sin(theta1));

Cg1 =Ce.*abs(sin(N1.*pi.*((x./lambda).*cos(phi./180.*pi)))./(N1.*sin(pi.*...
((x./lambda).*cos(phi./180.*pi)))));
Cg2 = Ce.*abs(sin(N2.*pi.*((x./lambda).*cos(phi./180.*pi)))./(N2.*sin(pi.*...
((x./lambda).*cos(phi./180.*pi)))));
Cg3 = Ce.*abs(sin(N3.*pi.*((x./lambda).*cos(phi./180.*pi)))./(N3.*sin(pi.*...
((x./lambda).*cos(phi./180.*pi)))));

plot(phi, Cg1,'r-', phi, Cg2,'g-', phi, Cg3,'m-')

Funktion ohne Link?

Grüße und allen noch ein schönes Wochenende

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 30.07.2016, 18:30 Titel:

Hallo,

kurze Google-Suche liefert dies:
https://www.mathworks.com/matlabcen.....hange/13200-3d-polar-plot

Grüße,
Harald

sawyer_ma

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 75

	Anmeldedatum: 13.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 30.07.2016, 21:25 Titel:

Ja das hatte ich auch gefunden. Jedoch bin ich nicht ganz schlau daraus geworden. Ich muss ja irgendwie meinen bisherigen Plot umschreiben und das ist mir nicht gelungen.

Code:

[t,r] = meshgrid(linspace(0,2*pi,361),linspace(-4,4,101));
[x,y] = pol2cart(t,r);
P = peaks(x,y); % peaks function on a polar grid

% draw 3d polar plot
figure('Color','white','NumberTitle','off','Name','PolarPlot3d v4.3');
polarplot3d(P,'PlotType','surfn','PolarGrid',{4 24},'TickSpacing',8,...
'AngularRange',[30 270]*pi/180,'RadialRange',[.8 4],...
'RadLabels',3,'RadLabelLocation',{180 'max'},'RadLabelColor','red');

% set plot attributes
set(gca,'DataAspectRatio',[1 1 10],'View',[-12,38],...
'Xlim',[-4.5 4.5],'Xtick',[-4 -2 0 2 4],...
'Ylim',[-4.5 4.5],'Ytick',[-4 -2 0 2 4]);
title('polarplot3d example');

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 30.07.2016, 22:57 Titel:

Hallo,

und welche Probleme treten nun auf?
Laufen lassen kann ich den Code so nicht, das müsstest du also schon dazu schreiben.

Grüße,
Harald

sawyer_ma

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 75

	Anmeldedatum: 13.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 31.07.2016, 00:30 Titel:

Also eigentlich sollte ich ein Richtdiagramm einer Antenne heraus kommen wo die Strahlkeule gut zu sehen ist. Jedoch bekomme ich diese Fehlermeldung.

Undefined function or variable 'polarplot3d'.

Error in HF8_PolarPlot (line 33)
polarplot3d(P,'PlotType','surfn','PolarGrid',{4 24},'TickSpacing',8,...

Und ich denke das ist mein großes Problem, das ich nicht verstehe wie ich meine Funktion in den Code mit einbringe??

bei diesem Code:

Code:

clc;
clear all;

%% Variabeln
fc = 2.45e9;
Er = 3;
c0 = physconst('lightspeed');
lambda0 = c0./fc;
lambda = lambda0./sqrt(Er);
theta = (1/180).*pi;
N1 = 10;
x = 0.02;
phi = 0:0.01:180;

%% 3D Plot

figure(3)
hold on

[t,r] = meshgrid(linspace(0,2*pi,361),linspace(-4,4,101));
[x,y] = pol2cart(theta,phi);
P = peaks(x,y); % peaks function on a polar grid

Ce = abs(cos(pi./2 .*cos(theta))./sin(theta));

Cg1 =Ce.*abs(sin(N1.*pi.*((x./lambda).*cos(phi./180.*pi)))./(N1.*sin(pi.*...
((x./lambda).*cos(phi./180.*pi)))));

% draw 3d polar plot
figure('Color','white','NumberTitle','off','Name','PolarPlot3d v4.3');
polarplot3d(P,'PlotType','surfn','PolarGrid',{4 24},'TickSpacing',8,...
'AngularRange',[30 270]*pi/180,'RadialRange',[.8 4],...
'RadLabels',3,'RadLabelLocation',{180 'max'},'RadLabelColor','red');

% set plot attributes
set(gca,'DataAspectRatio',[1 1 10],'View',[-12,38],...
'Xlim',[-4.5 4.5],'Xtick',[-4 -2 0 2 4],...
'Ylim',[-4.5 4.5],'Ytick',[-4 -2 0 2 4]);
title('polarplot3d example');

Funktion ohne Link?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 31.07.2016, 09:06 Titel:

Hallo,

du musst die Funktion von File Exchange herunterladen und in das momentane Verzeichnis oder ein Verzeichnis auf dem Suchpfad ablegen.

Grüße,
Harald

sawyer_ma

Themenstarter

Forum-Fortgeschrittener


	Beiträge: 75

	Anmeldedatum: 13.03.16

	Wohnort: ---

	Version: ---

Verfasst am: 31.07.2016, 11:17 Titel:

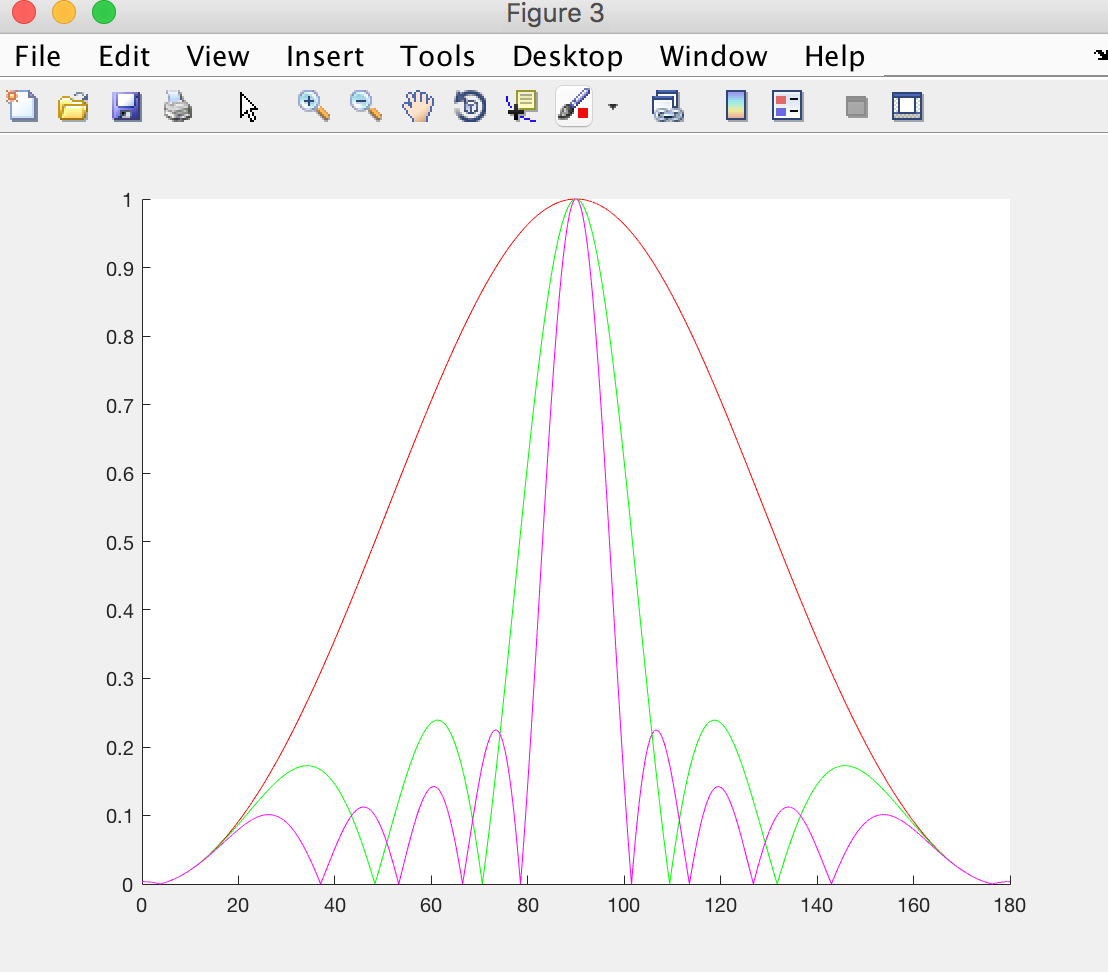

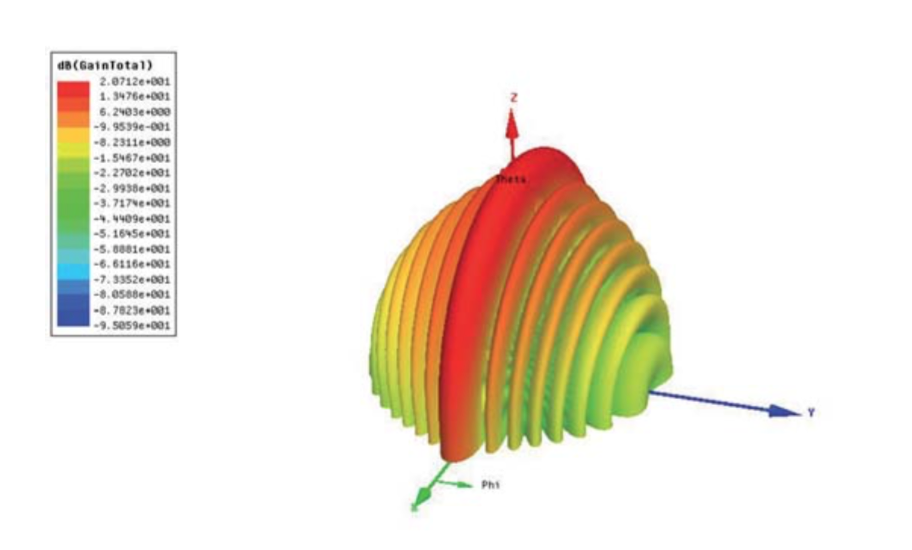

Super das hat schon mal geklappt. Jetzt gibt es auch keine Fehlermeldung mehr. Jedoch kommt nicht der erwartete Plot heraus. Gedacht war das wie im Anhang zu sehende Bild. Was läuft da falsch? In einem Normalen Plot (2d) funktioniert es ganz gut wie in Bild 2 zu erkennen ist.

Code:

clc;
clear all;

%% Variabeln
fc = 2.45e9;
Er = 3;
c0 = physconst('lightspeed');
lambda0 = c0./fc;
lambda = lambda0./sqrt(Er);
theta = (1/180).*pi;
N1 = 10;
x = 0.02;
phi = 0:0.01:180;

%% 3D Plot

hold on

Ce = abs(cos(pi./2 .*cos(theta))./sin(theta));

Cg1 =Ce.*abs(sin(N1.*pi.*((x./lambda).*cos(phi./180.*pi)))./(N1.*sin(pi.*...
((x./lambda).*cos(phi./180.*pi)))));

[Cg1,phi] = meshgrid(linspace(0,2*pi,361),linspace(-4,4,101));
[x,y] = pol2cart(Cg1,phi);
P = peaks(x,y); % peaks function on a polar grid

% draw 3d polar plot
figure('Color','white','NumberTitle','off','Name','PolarPlot3d v4.3');
polarplot3d(P,'PlotType','surfn','PolarGrid',{4 24},'TickSpacing',8,...
'AngularRange',[30 270]*pi/180,'RadialRange',[.8 4],...
'RadLabels',3,'RadLabelLocation',{180 'max'},'RadLabelColor','red');

% set plot attributes
set(gca,'DataAspectRatio',[1 1 10],'View',[-12,38],...
'Xlim',[-4.5 4.5],'Xtick',[-4 -2 0 2 4],...
'Ylim',[-4.5 4.5],'Ytick',[-4 -2 0 2 4]);
title('Polarplot');

Funktion ohne Link?

Bildschirmfoto 2016-07-31 um 12.16.27.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-07-31 um 12.16.27.png

Dateigröße:

113.45 KB

Heruntergeladen:

366 mal

Bildschirmfoto 2016-07-31 um 12.11.50.png

Beschreibung:

Download

Dateiname:

Bildschirmfoto 2016-07-31 um 12.11.50.png

Dateigröße:

298.05 KB

Heruntergeladen:

357 mal
