Funktion zum bearbeiten einer Variablen |
|
| boredschmidt |
Forum-Newbie
|
 |
Beiträge: 8
|
|
|
|
Anmeldedatum: 15.02.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 19.06.2013, 22:26
Titel: Funktion zum bearbeiten einer Variablen
|
 |
| |
 |
 |
Hallo zusammen,
ich bin in matlab noch relativ frisch, deswegen ist meine Frage wahrscheinlich gar nicht so schwer, dafür wie lange ich da jetzt schon dran sitze:

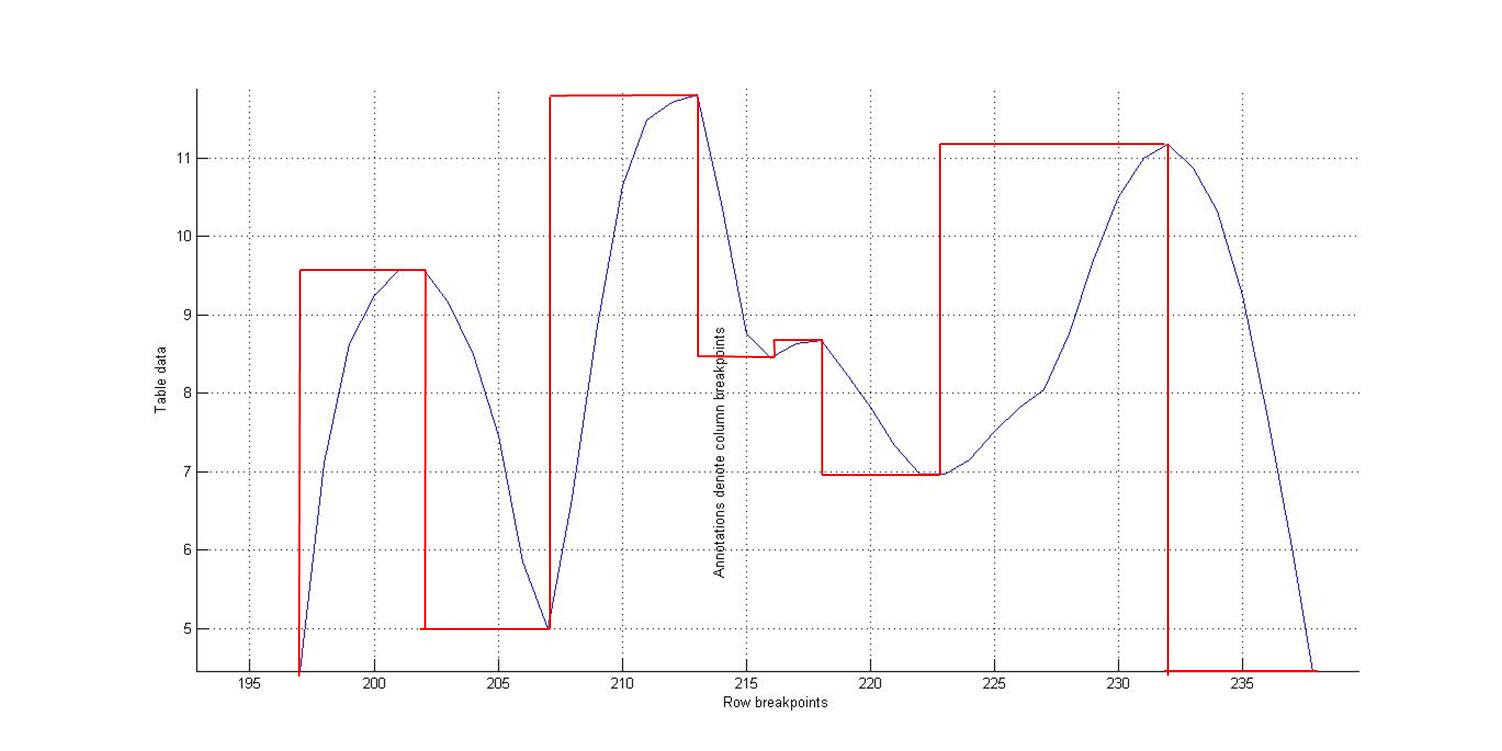

Ich hab ein Bild angehangen, indem ist ein auszug aus einem Plot (blau). aus den Werten würde ich gerne das rote diagramm zaubern, beziehungsweise die matrix so abändern.
Meine Idee war bis jetzt die werte umzudrehen, also das der erste der letzte wird und umgekehrt, und dann mithilfe von detect increase/decrease und der eingangsvariablen einen function-block zu speisen. Dieser soll nur dann neue werte ausgeben wenn einer der beiden eingänge von 1 auf 0 schaltet, und ansonsten den letzten wert beibehalten.
Leider schaff ich es weder den wechsel zu definieren, noch das der ausgabe wert beibehalten wird.
Hat einer von euch ne idee? vielen Dank schonmal
grüße
| Beschreibung: |
|
Download |
| Dateiname: |
wandlung_1.png |
| Dateigröße: |
280.19 KB |
| Heruntergeladen: |
528 mal |
_________________
matlab beginner
|
|
|
|
|
|
| Mmmartina |
Forum-Meister
|
|
Beiträge: 745
|
|
|
|
Anmeldedatum: 30.10.12
|
|
|
|
Wohnort: hier
|
|
|
|
Version: R2020a
|
|
|
|
|
|
|
Verfasst am: 20.06.2013, 10:31
Titel:
|
|
Ich vermute, die rote kurve ist der Sollwert und die blaue das reale Signal?
D.h. du willst hinterher aus einem echten Sensorsignal die Sollwertvorgabe zurückrechnen?
Eigentlich reagiert dein System mit einer Verzögerung und einer Art Filterung auf die Sollwertsprünge -> Stichwort PT1 Glied.
Näherungsweise könntest du dein blaues Signal in bestimmten Zeitabschnitten (z.B. alle 10sek) abtasten und diesen jeweils bestimmten Wert für das jeweilige "Rechteck" mit der Abtastbreite nutzen.
Hinterher verschiebst du dein Signal um z.B. 10sek nach links.
Eine andere Lösung fällt mir jetzt auf die schnelle nicht ein. Besonders bei höhen Sprüngen (z.B. Bereich 223 - 233) ist es schwer, den kalkulierten Sollwert dazu zu bringen, über die gesamte Länge oben zu halten, da er dann wohl in mindestens einer Stufe ansteigen wird.
_________________
LG
Martina
"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))
|
|
|
|
| boredschmidt |
Themenstarter
Forum-Newbie
|
|
Beiträge: 8
|
|
|
|
Anmeldedatum: 15.02.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 20.06.2013, 12:08
Titel:
|
|
hallo,
danke schonmal für die schnelle antwort!
so ähnlich, das blaue ist mein gemessenes Signal, jetzt möchte ich das rote als sollwert eingangsgröße für mein Modell haben, so das ich je nach modell einstellungen unterschiedlich meinen sollwert erreiche...

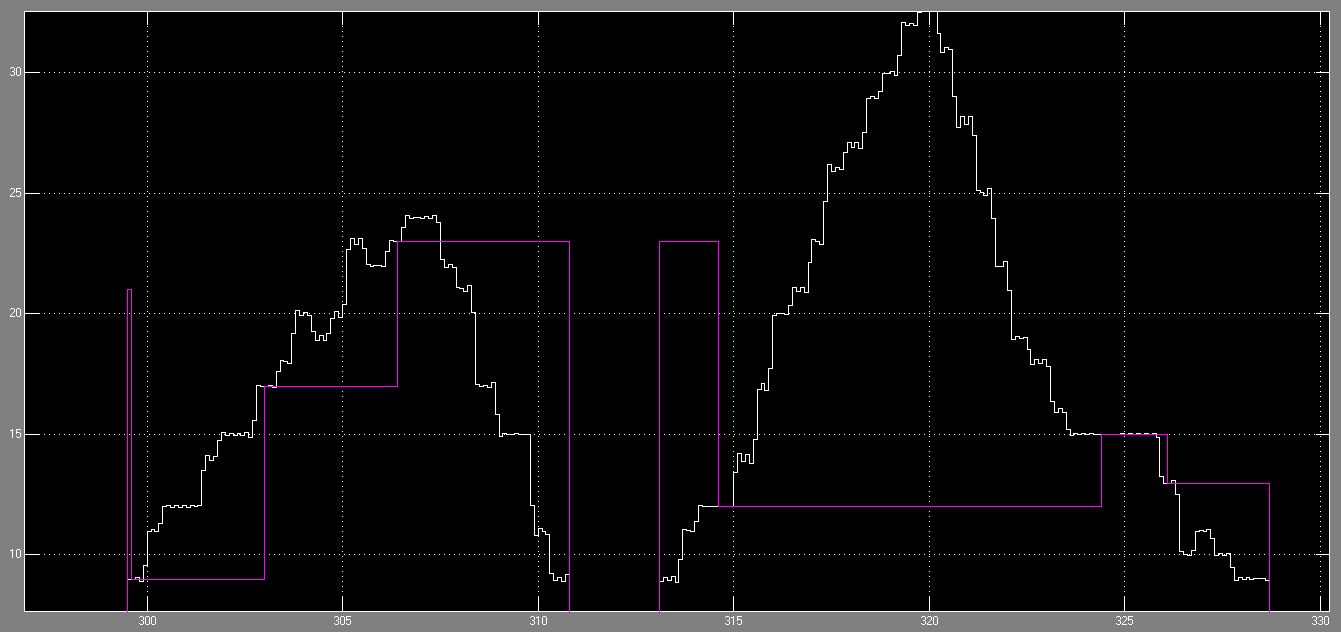

meine ersten versuche sehen gar nicht so schlecht aus (siehe anhang), allerdings erreiche ich nicht immer meinen sollwert und manchmal hab ich stufen und sprünge drin, die ich mir nicht erklären kann..
| Beschreibung: |
|
Download |
| Dateiname: |
version1.JPG |
| Dateigröße: |
86 KB |
| Heruntergeladen: |
474 mal |
_________________
matlab beginner
|
|
|
|
| boredschmidt |
Themenstarter
Forum-Newbie
|
|
Beiträge: 8
|
|
|
|
Anmeldedatum: 15.02.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.06.2013, 10:58
Titel:
|
|
Hat funktioniert,
mit detect increase, detect decrease, zwei sample & Hold blöcken und ner funktion, die die minima und maxima zwischenspeichert und und ausgibt!
Danke
_________________
matlab beginner
|
|
|
|
|
|
|
