Gaußsche Verteilungsfunktion plotten?


Serpent
Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.05.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2011, 08:22     Titel: Gaußsche Verteilungsfunktion plotten?
  Antworten mit Zitat
Hallo, kann mir jemand sagen, wie ich möglichst einfach in Matlab aus einer Messreihe die Gaußsche Verteilungsfunktion (Glockenkurve) plotten kann?

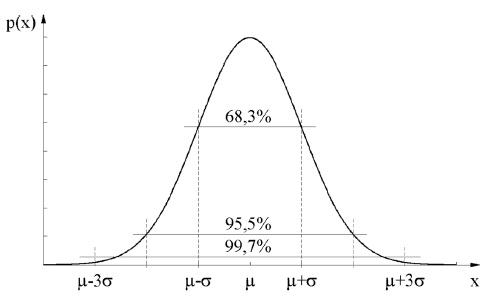

Bilderklärung: Sigma = Varianz, My = Mittelwert , X = Messwerte

Hab schon überall gesucht und vieles Probiert, hab aber noch keine Lösung gefunden. Die Funktionen "normplot" bzw. "probplot" sind mir ein völliges Rätsel. Entweder haben die mit dem Thema nichts zu tun oder ich bin zu blöd dafür.

Schon mal Danke in vorraus.

 Beschreibung:
Gaußsche Verteilungsfunktion

Download
 Dateiname:  gauss_vert.jpg
 Dateigröße:  18.21 KB
 Heruntergeladen:  4460 mal
Private Nachricht senden Benutzer-Profile anzeigen


.seb
Forum-Anfänger

Forum-Anfänger

Beiträge: 31
Anmeldedatum: 05.05.11
Wohnort: Neubrandenburg
Version: 7.7.0 (R2008b)
     Beitrag Verfasst am: 18.05.2011, 08:36     Titel:
  Antworten mit Zitat
Hallo,

ist sowas gesucht ?

Code:
H = fspecial('gaussian',[31,31],5);
imshow(H,[]);


[31,31] ist die Größe der darzustellenden Matrix. 5 die Standardabweichung. Mit der Addition eines Skalars kannst du den Mittelpunkt beeinflussen.


Grüße

Sebastian
Private Nachricht senden Benutzer-Profile anzeigen

Hubertus
Forum-Meister

Forum-Meister

Beiträge: 1.034
Anmeldedatum: 08.01.09
Wohnort: Hamburg
Version: ---
     Beitrag Verfasst am: 18.05.2011, 09:08     Titel:
  Antworten mit Zitat
Moin

Code:
sig=30;
x=floor(-3*sig):ceil(3*sig);
G=exp(-0.5*x.^2/sig^2);
G=G/sum(G);
plot(G)


Hubertus
Private Nachricht senden Benutzer-Profile anzeigen

Serpent
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.05.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2011, 09:46     Titel:
  Antworten mit Zitat
Danke für die schnellen Antworten. Ich glaube ich habe meine Frage etwas ungeeignet gestellt. Was ich möchte ist aus einer Messreihe mit X-Werten z.B. 1,2.2,2.3,2.4,3,3.2,3.3,4,5 die Verteilungsfunktion nach Gauss darzustellen.

Die Formel für die Verteilungsfunktion lautet nach meiner Formelsammlung:

p(x)={1/[sig*sqrt(2*pi)]}*exp{-(1/2)*[(x-my)/sig]^2}

sig = Varianz -> var(x)
my = Mittelwert der Messwerte -> mean(x)
x = Messwerte

Plotte ich das jetzt klassisch, so bekomme ich keine richtige Glockenkurve sondern etwas sehr eckiges, da ich zu wenig Messwerte habe. Ich habe gehofft, dass es eine fertige Funktion gibt, die mir aus einer Messreihe eine Glockenkurve zeichnet und ggf. interpoliert, damit das Teil runder wird.
Private Nachricht senden Benutzer-Profile anzeigen

james_007

Gast

Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2011, 13:16     Titel:
  Antworten mit Zitat
Hi,

gib mal folgendes ein:
Code:

X = [1.2 2.2 3.2 .....]; % deine Messwerte
x = 0:0.01:10;
mu = mean(X); % deine Messwerte
sig = std(X); % deine Messwerte
pdfNorm =normpdf(x,mu,sig);
plot(x,pdfNorm)


das müsste klappen Wink

Serpent
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 3
Anmeldedatum: 18.05.11
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 18.05.2011, 13:55     Titel:
  Antworten mit Zitat
Danke, das funktioniert. Wobei ich gerade noch am überlegen bin, ob es std(x) oder var(x) sein muss.
