Titel: Gespiegeltes Spektrum nach FFT
|
 |
Hallo miteinander,
Ich muss leider im Moment ein kleines Projekt das auch eine FFT beinhaltet in Excel bearbeiten. Lag nicht in meiner Macht das zu entscheiden. Ich habe eine Frage bezüglich des Spektrums das ich nach der FFT erhalte. Dieses ist ja gespiegelt. Ich möchte nun aus dem Spektrum die Medianfrequenz berechnen. Kann ich hierfür einfach die Spiegelung wegschmeißen? Oder muss ich dabei irgendwas beachten?
Danke für eure Hilfe,
Viele Grüße,
Illmatic
|
|
|
|
|
|
| DSP |
Forum-Meister
|
|
Beiträge: 2.117
|
|
|
|
Anmeldedatum: 28.02.11
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2014b
|
|
|
|
|
|
|
Verfasst am: 24.06.2013, 14:47
Titel:
|
|
Da
eben ein beidseitiges Spektrum liefert muss die Amplitude angepasst werden, wenn man nur den positiven Frequenzbereich verwendet.
Bis auf den Gleichsignalanteil (f=0 Hz) und bei der Nyquistfrequenz (fs/2 Hz) müssen alle anderen Amplitudenwerte verdoppelt werden.
|
|
|
|
| Illmatic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 19.06.12
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 24.06.2013, 15:40
Titel:
|
|

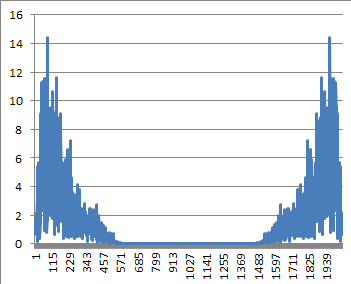

Hm, Excel liefert nur die Amplituden. Geht das Spektrum das die FFT liefert immer von 0Hz bis fs/2? Also wenn ich ein Spektrum wie im angehängten Bild hätte könnte ich dann die Achsen beschriften, mit ganz links 0Hz und ganz rechts fs/2. Oder sind die fs/2 in der Mitte?
| Beschreibung: |
|
Download |
| Dateiname: |
spektrum.png |
| Dateigröße: |
6 KB |
| Heruntergeladen: |
1139 mal |
|
|
|
|
| Scriptor |
Forum-Century
|
|
Beiträge: 217
|
|
|
|
Anmeldedatum: 22.02.08
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 25.06.2013, 00:45
Titel:
|
|
fft gibt nur das Spektrum von 0:fs-1.
Nutze fftshift um das Spektrum von -fs/2:fs/2 oder -fs/2:(fs/2-1) zu erhalten.
|
|
|
|
| Illmatic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 19.06.12
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 25.06.2013, 05:27
Titel:
|
|
|
Hm ich mache das Ganze aber ja wie gesagt in Excel und dort gibt es keinen fftshift...
|
|
|
|
| Illmatic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 19.06.12
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 25.06.2013, 13:50
Titel:
|
|
|
Also praktisch gesehen, könnte ich jetzt die zweite Hälfte des Signals wegschmeißen, alle Werte verdoppeln und für die Achsenbeschriftung von 0Hz bis f0/2 gehen um anschließend die Medianfrequenz zu berechnen oder würde ich damit grob etwas falsch machen?
|
|
|
|
| Illmatic |
Themenstarter
Forum-Anfänger
|
|
Beiträge: 17
|
|
|
|
Anmeldedatum: 19.06.12
|
|
|
|
Wohnort: Hamburg
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 28.06.2013, 13:38
Titel:
|
|
|
Thema bitte schließen, habe aufgegeben Excel zu benutzen.
|
|
|
|
|
|
|
