Gezoomte Figure wird größer als Panel und überdeckt GUI


Orcus
Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 29.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 09.11.2012, 17:45     Titel: Gezoomte Figure wird größer als Panel und überdeckt GUI
  Antworten mit Zitat
Hallo, habe (wahrscheinlich) ein kleines Problem:

Ich habe eine GUI mit GUIDE erstellt und eine Zoomfunktion für die Grafiken in die Toolbar mit eingebaut.
Mein Problem ist nun, dass meine ausgegebenen Grafiken die Grenzen ihres Panels überschreiten.

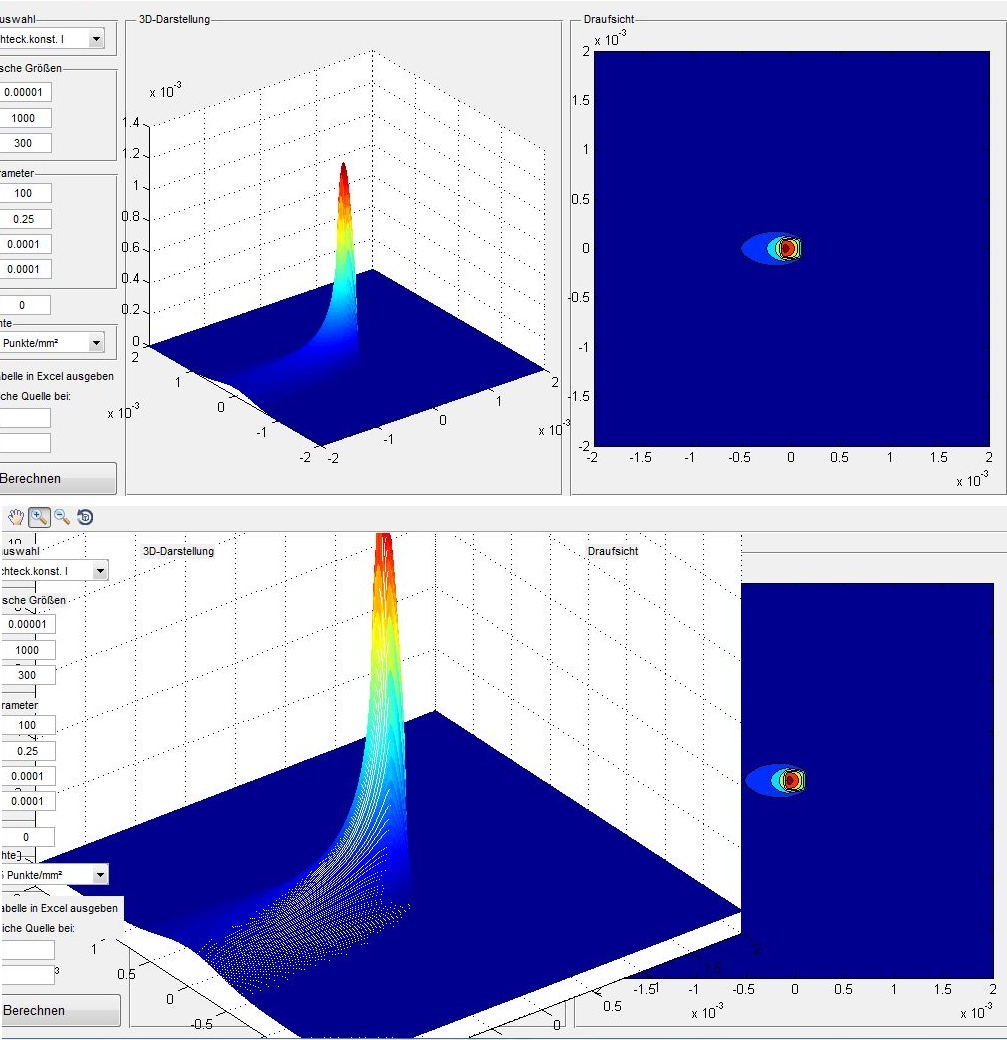

Ganz unschön wird es dann beim Zoomen (siehe angehängtes Bild).
Welchen Befehl habe ich übersehen bzw. noch nicht gefunden mit dem ich die jeweilige figure auf das Panel beschränken kann?
(3D Darstellung wurde mittels meshc erzeugt)

Schon einmal vielen Dank für die Hilfe!

 Beschreibung:

Download
 Dateiname:  zoomproblem.jpg
 Dateigröße:  458.68 KB
 Heruntergeladen:  506 mal
Private Nachricht senden Benutzer-Profile anzeigen


outsider
Forum-Meister

Forum-Meister

Beiträge: 806
Anmeldedatum: 03.09.07
Wohnort: München
Version: R2012b
     Beitrag Verfasst am: 19.11.2012, 20:23     Titel:
  Antworten mit Zitat
Versuche den Figure-Renderer zu wechseln - ich vermute dieser ist bei Dir auf OpenGL eingestellt. Mit "zbuffer" müsste funktionieren.

Code:
set(gcf,'renderer','zbuffer')


Gruß
Private Nachricht senden Benutzer-Profile anzeigen

Orcus
Themenstarter

 Forum-Newbie

Forum-Newbie

Beiträge: 4
Anmeldedatum: 29.10.12
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 23.11.2012, 12:58     Titel:
  Antworten mit Zitat
Danke für den Vorschlag!

Eingestellt habe ich nichts. Wie gesagt GUI wurde mangels Matlabkenntnise mit GUIDE erstellt.

Ich habe versucht Deinen Befehl in meinen Code einzubauen (s.u.).
Und zwar sowohl im Initialisierungsteil, als auch direkt vor dem Erzeugen meiner Grafiken -leider jedoch ohne Erfolg.
Es trat keine Änderung ein.

Code:
set(gcf,'renderer','zbuffer')
        meshc(handles.plot3d, Xm,Ym,handles.ZSM)
        rotate3d on
        xlabel('x')
        ylabel('y')
        zlabel('T')


        contourf(handles.draufsicht,Xm,Ym,handles.ZSM)
        xlabel('x')
        ylabel('y')


Zudem ist mir aufgefallen, dass wenn ich versuche die Achsen zu beschriften, dass immer nur ein plot die Achsenbeschriftung hat und der andere nicht. Kann das vielleicht auch damit zusammenhängen?

vielen Dank!
Private Nachricht senden Benutzer-Profile anzeigen
