Titel: Gleichanteil im Signal eliminieren , aber wieeeeeeee?
|
 |
hallo zusammen ,

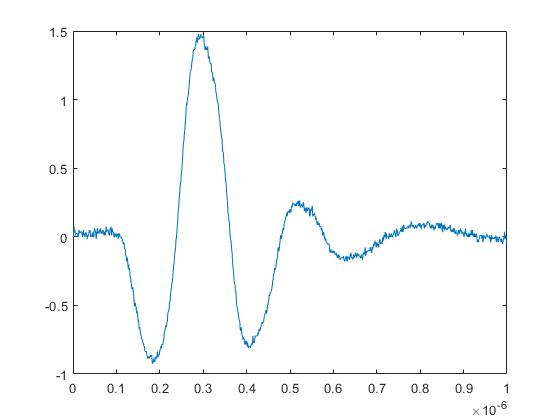

ich stehe vor folgendem Problem. Ich möchte den Gleichanteil im Signal eliminieren , aber wieeeeeeee?
| Beschreibung: |
|
Download |
| Dateiname: |
untitled.jpg |
| Dateigröße: |
16.09 KB |
| Heruntergeladen: |
640 mal |
|
|
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 08:13
Titel:
|
|
Hallo,
ich würde es so versuchen:
Bitte auch die Forumsuche bemühen. Eine Suche zu Gleichanteil liefert 45 Treffer auf gomatlab. Da dürfte schon was dabei sein, was hilft.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Musa Mustafa |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 28.05.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 11:15
Titel:
|
|
Danke für die Antwort
ich habe es probiert und die folgende Fehlermeldung bekommen :
Subscript indices must either be real positive integers or logicals.
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 11:23
Titel:
|
|
Hallo,
und wie hast du x vorher definiert?
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Musa Mustafa |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 28.05.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 11:35
Titel:
|
|
ich habe es so definiert:
signal= load ('signal.dat');
t= signal (:,1); % Erster Spalte : Zeit
x= signal (:,2); % Zweiter Spalte : Spannung
t_mikro=t*10^3 % zeit umwandeln
%Elimination den Gleichanteil.
x_mittel= mean(x) %mittelwetberechnen
x= x-x_mittel% Das O-Signal -Mittelwert
m=max(x);% maximal vom Signal
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 13:37
Titel:
|
|
Hallo,
ohne Beispieldaten kann ich nicht nachvollziehen, wo das Problem liegt.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Musa Mustafa |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 28.05.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 14:47
Titel:
|
|
| |
 |
 |
Es geht darum , dass ich ein Echo (Signal) als Abtastwerte gespeichert habe ,danach muss folgende Aufgaben mache:
-Bestimmung der Pulslänge: (Eliminieren Sie den Gleichanteil und stellen Sie das Echo zusammen mit der Hüllkurvedar. Wählen Sie für die x-Achse die Zeiteinheit μs. Überlegen Sie, ob es sinnvoll ist,die beiden Signale zu normieren oder nicht. Notieren Sie Ihre Überlegung im Protokoll.
Bestimmen Sie die −6 dB- und die −20 dB-Pulslängen des ersten Echos. Zeichnen Sie
entsprechende Linien zusätzlich zur Hüllkurve ein.)
-Bestimmung der Bandbreite des Pulses : Bestimmen Sie die Mittenfrequenz des Echos aus dem vorangegangenen Teilversuch.
Berechnen Sie die −6 dB- und die −20 dB-Bandbreite des Echos sowie die entsprechenden
relativen Bandbreiten.
Gehen Sie wie folgt vor:
• Eliminieren Sie den Gleichanteil.
• Berechnen Sie die Fourier-Transformierte des Echos. Da Sie in dem interessanten
Frequenzbereich nur sehr wenige Punkte der Fouriertransformierten haben, setzen
Sie bitte Zero-Padding ein, um das Spektrum zu glätten.
• Tragen Sie den Betrag der Fourier-Transformierten über die Frequenz in einem
Bereich von 0MHz bis 40MHz auf. Wählen Sie für die Einheit der x-Achse bitte
auch MHz.
• Die Mittenfrequenz ist die Frequenz, bei der der Betrag der Fourier-Transformierten
das Maximum annimmt.
• Zeichnen Sie die −6 dB- und die −20 dB-Linien ein.
• Die Schnittpunkte dieser Linien mit dem Betrag der Fourier-Transformierten markieren
die Grenzen der entsprechenden Pulsbandbreite.
• Die relativen Bandbreiten berechnen sich als Quotient aus Bandbreite und Mittenfrequenz.
was ich geschrieben habe :
[code]% Das ist mein Programm
signal= load ('signal.dat');
t= signal (:,1); % Erster Spalte : Zeit
x= signal (:,2); % Zweiter Spalte : Spannung
t_mikro=t*10^3
t_0=find (t_mikro<0.1)
%Elimination den Gleichanteil.
x_mittel= mean(x(t_0)) %mittelwetberechnen
x= x-x_mittel% Das O-Signal -Mittelwert
m=max(x);% maximal vom Signal
c=1480;% Lichtgeschwingikeit im wasser
N=length(t);
LdB6=m/2;
LdB20=m/10;
h=abs(hilbert(x))%Das analytische Signal einmal , damit lässt sich die Hüllkurve einfach berechnen
grenz_6=find (h>=LdB6); % liefert indices
grenz_20=find (h>=LdB20); % liefert indices
T6=t_mikro(grenz_6(end))-t_mikro(grenz_6(1)) % liefert Pulsdauer
T20=t_mikro(grenz_20(end))-t_mikro(grenz_20(1))
PulsL_6=c*T6
PulsL_20=c*T20
figure ('name','Darstellung des ersten Signal')
plot (t,x)
xlabel ('Zeit [s]')
ylabel('Spannung [V]')
figure ('name','Pulsbestimmung')
plot (t, x, 'b')
hold on
plot (t, h, 'r')
grid on
plot (t,(zeros(N,1)+LdB6) , 'g')
plot (t,(zeros(N,1)+LdB20), 'k')
xlabel ('Zeit [s]')
ylabel('Spannung [V]')
hold off
title ('Signal mit Huellkurve')
title('Originalsignal und seine Huellkurve')
xlabel('Zeit [s]')
legend('rhosignal','Huellkurve','-6db','-20db')
print('Pulsbestimmung','-dpng')
%%%%%%%%%%3.3.6.%%%%%%%%%%%%%%%%%%%%%%
Delta_T= t(4)-t(3); %Zeit
Fa_ab= 1/(N*Delta_T) %abtastfrequenz bestimmung
f=[1:0.5:2500]*Fa_ab %Frequenzsintervall (abgetastet)
FFTa=abs(fft(x));% Wir berechnen die betrag von FFT des Echos.
G=find(f<=40e6) % Wir tragen den Betrag von die FFT über die Frequenz in dem Bereich zwischen 0MHz und 40MHz.
FT40=FFTa(1:G(end))%Schneide nur die FFT des Signals, die in obengenanten Frequenzintervall [0-40MHz]
f40=f(1:G(end)) % Frequenzintervall
FT_max=max(FT40)
Fm=f40(find(FT40==FT_max))% Mittenfrequenz : Frequenz, bei der die FFT den Max erreicht !!
L6=FT_max/2; % Berechnung der -6dB_Linie
L20=FT_max/10; % Berchnung der -20dB_Linie
Grenz6=find(FT40>=L6);% finde die Positionen, wo der Bertag der FFT des Signal über die -6dB_Linie ist
Grenz20=find(FT40>=L20);% finde die Positionen, wo der Bertag der FFT des Signal über die -20dB_Linie ist
l6=linspace (0,40e6, 300);
l20=linspace (0,40e6, 300);
band6=f40(Grenz6(end))-f40(Grenz6(1));
band20=f40(Grenz20(end))-f40(Grenz20(1));
bandR6=band6/Fm
bandR20=band20/Fm
figure ('name','Plot Bandbreite')
plot (f40, FT40, 'b')
hold on
plot (l6, L6,'.')
grid on
plot (l20, L20, '.')
print('Plot Bandbreite','-dpng')
xlabel ('Frequenz [0 40 MHz]')
ylabel('Spannung [V]')
legend('FFT')
title ('Betrag des FFT des Echos')
hold off
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 15:49
Titel:
|
|
Hallo,
das ist jetzt zwar viel Information, aber ohne eine beispielhafte signal.dat kann ich leider nicht nachvollziehen, wo das Problem liegt.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Musa Mustafa |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 28.05.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 16:22
Titel:
|
|
hallo ,
zuerst möchte ich bei dir bedanken für die schnelle Antworten.
Im Anhang habe ich die datei hochgeladen
viele Grüße
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 16:28
Titel:
|
|
Hallo,
da ist kein Anhang. Sollte gomatlab kein .dat akzeptieren, dann zippen.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
| Musa Mustafa |
Themenstarter
Forum-Newbie
|
|
Beiträge: 6
|
|
|
|
Anmeldedatum: 28.05.20
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 29.05.2020, 16:28
Titel:
|
|
| Beschreibung: |
|
Download |
| Dateiname: |
signal.rar |
| Dateigröße: |
8.27 KB |
| Heruntergeladen: |
608 mal |
|
|
|
|
| Harald |
Forum-Meister
|
|
Beiträge: 24.502
|
|
|
|
Anmeldedatum: 26.03.09
|
|
|
|
Wohnort: Nähe München
|
|
|
|
Version: ab 2017b
|
|
|
|
|
|
|
Verfasst am: 30.05.2020, 10:09
Titel:
|
|
Hallo,
bei mir läuft der Code mit der Datei problemlos durch. Bekommst du wirklich noch eine Fehlermeldung? Falls ja, bitte die komplette aktuelle Fehlermeldung posten.
Grüße,
Harald
_________________
1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
|
|
|
|
|
|
|
