Titel: Grafische Kommentare in Simulink
|
 |
Hallo Forum,

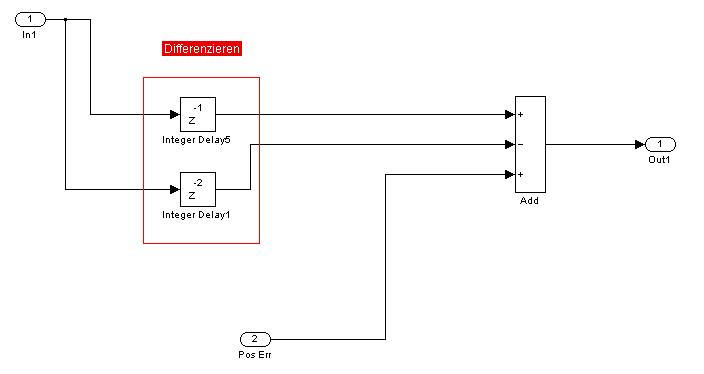

ist es in Simulink möglich, in einem Modell grafische Kommentare einzufügen. Ich meine damit beispielsweise ein Rechteck, welches mehrere Blöcke umfasst um zu kennzeichnen, dass die zusammen gehören (siehe mein Beispielbild im Anhang, wo ich das rote Rechteck mit Paint eingefügt habe)?
Ich weiß, dass man Subsysteme der Übersicht halber einfügen, aber das will ich nicht immer machen...
Danke,
kFieLd
| Beschreibung: |
|
Download |
| Dateiname: |
simulink-kommentare.jpg |
| Dateigröße: |
15.52 KB |
| Heruntergeladen: |
2085 mal |
|
|
|
|
|
|
| ouglin |
Forum-Newbie
|
|
Beiträge: 8
|
|
|
|
Anmeldedatum: 15.12.09
|
|
|
|
Wohnort: München
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 15.12.2009, 13:42
Titel:
|
|
Hi kFieLd,
ich hab mir jetzt dein Beispiel nicht runtergeladen, aber ich denke, ich weiß trotzdem was du meinst. Du kannst einfach mit der Maus auf einen freien Bereich im Modell Doppelklicken und dann ein paar Buchstaben schreiben. Dann ein paar mal Enter und Leerzeichen, sodass das Textfeld die gewünschte Größe erhält. Dann aus dem Textfeld rausklicken, dann über dem Textfeld mit rechter Maustaste Backgroundcolor auswählen, Feld einfärben. Dann kannst du den Text wieder löschen und das Feld unter die gewünschten Blöcke schieben.
Evtl. bringt es auch eine gewisse Gruppierung, wenn du die einzelnen Blöcke in der selben Farbe einfärbst?
Wünsche viel Erfolg beim kreativen Einfärben
|
|
|
|
| kFieLd |
Themenstarter
Forum-Newbie
|
|
Beiträge: 8
|
|
|
|
Anmeldedatum: 15.12.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: R2011b
|
|
|
|
|
|
|
Verfasst am: 22.12.2009, 09:09
Titel:
|
|
Hallo ouglin,
danke für die Antwort.
Leider hatte ich keine Benachrichtigungsemail bekommen, deswegen hab ich erst jetzt gemerkt, dass jemand geantwortet hat...
Mit dem Trick kommen wir der Sache schon näher, auf die Idee bin ich noch gar nicht gekommen.
Gibt es denn jetzt evtl. auch noch die Möglichkeit, keine ausgefüllte Fläche, sondern nur einen Rahmen hinzubekommen?
Viele Grüße,
kFieLd
|
|
|
|
| Fuzzy |
Forum-Newbie
|
|
Beiträge: 2
|
|
|
|
Anmeldedatum: 10.09.13
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 11.09.2013, 10:47
Titel:
|
|
Hey,
die Antwort kommt vielleicht etwas verspätet, aber evtl. hilft es ja trotzdem noch jemandem
Also einfach ein leeres Textfeld wie beschrieben aufziehen. Dann rechtsklick und "Show Dropshadow" klicken.
Damit erzeugt er dir ein Feld mit Rahmen, dass aber nicht ausgefüllt ist, sodass es innen transparent bleibt.
|
|
|
|
|
|
|
