Graph Achswerte stimmt nach Zoom nicht mehr überein



BlackDice
Forum-Century

Forum-Century


Beiträge: 148
Anmeldedatum: 08.12.20
Wohnort: ---
Version: R2020b
     Beitrag Verfasst am: 27.04.2021, 12:46     Titel: Graph Achswerte stimmt nach Zoom nicht mehr überein
  Antworten mit Zitat
Moin zusammen,

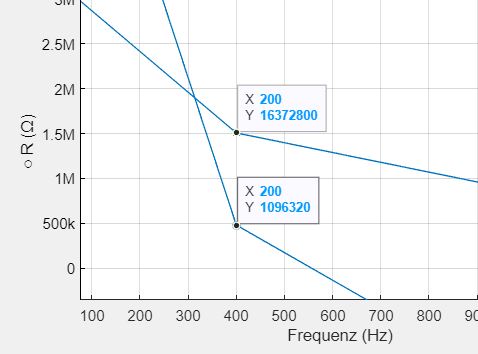

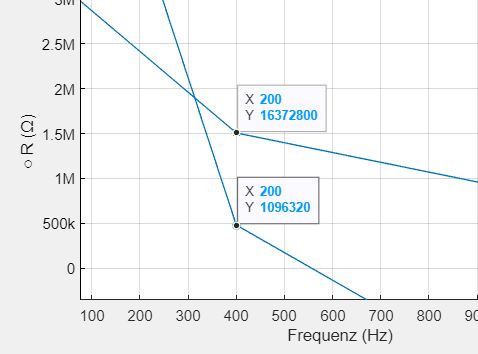

nachdem ich in meinen Graphen vergrößert habe stimmen die Werte der Achsen nicht mehr mit den Werten des Markers übereinander. Gibt es da ein Callback für den Zoom?

Viele Grüße
Fabian

 Beschreibung:

Download
 Dateiname:  Zoom.JPG
 Dateigröße:  29.24 KB
 Heruntergeladen:  241 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 27.04.2021, 17:51     Titel:
  Antworten mit Zitat
Hallo,

man müsste wissen, wie die Graphik erstellt worden ist.
Oft passiert sowas, wenn man XTickLabel gesetzt hat ohne XTicks zu setzen. Dann muss man keinen Callback setzen, sondern nur dieses Problem beheben.

Ansonsten siehe z.B. hier:
https://www.mathworks.com/matlabcen.....n-which-zoom-is-performed

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

BlackDice
Themenstarter

Forum-Century

Forum-Century


Beiträge: 148
Anmeldedatum: 08.12.20
Wohnort: ---
Version: R2020b
     Beitrag Verfasst am: 28.04.2021, 13:59     Titel:
  Antworten mit Zitat
Moin Harald,
hiermit erstelle ich meinen Plot:
Code:
       %TanDelta
            TanDelta{v} = app.Result{v}.TangentDelta;
            frequenz = app.measurement.Results.FrequencyPoints;
            app.TanDelta_Plot{v} = plot(app.TanDelta_UIAxes,frequenz, TanDelta{v},'-o');
            hold(app.TanDelta_UIAxes, 'on')

            oldXTick = app.TanDelta_UIAxes.XTick;
            newT = app.TickChange(oldXTick);
            app.TanDelta_UIAxes.XTickLabel = newT;

            oldYTick = app.TanDelta_UIAxes.YTick;
            newT = app.TickChange(oldYTick);
            app.TanDelta_UIAxes.YTickLabel = newT;


und das ist die Funktion um die Werte um die TickLabel zu erstellen:
Code:
       function newT = TickChange(~,oldT)
            Unit = {'a', 'f', 'p', 'n', 'µ', 'm', '', 'k', 'M', 'G', 'T', 'P'};
            M = oldT;
            M(M == 0) = 1;
            E    = floor(log10(M) / 3);
            if length(oldT) == 1
                newT = sprintf('%.6g %s', oldT / (10 ^ (E * 3)), Unit{E + 7});
            else
                Str = sprintf('%.6g*', oldT ./ (10 .^ (E * 3)));
                Str(end) = [];
                tmpoldT = regexp(Str, '*', 'split');
                newT = strcat(tmpoldT, Unit(E(:) + 7));
                newT = reshape(newT, size(oldT));
            end
        end


und ich sehe dass du mit den Ticks recht hast. Wie kann ich diese in meiner Funktion zusätzlich setzten?

Viele Grüße
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 28.04.2021, 14:11     Titel:
  Antworten mit Zitat
Hallo,

sollen sich die Ticks beim Zoomen ändern (= verfeinern) oder nicht?

Wenn nicht: XTickMode und YTickMode auf 'manual' setzen.
Wenn doch: dann kommst du wohl nicht um einen Callback herum, siehe Link.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

BlackDice
Themenstarter

Forum-Century

Forum-Century


Beiträge: 148
Anmeldedatum: 08.12.20
Wohnort: ---
Version: R2020b
     Beitrag Verfasst am: 29.04.2021, 22:58     Titel:
  Antworten mit Zitat
Moin Harald,

ich habe mal ein Beispielprogramm in den Anhang gepackt. Wenn ich im Inspector XTickMode und YTickMode auf 'manual' setzte wird mir gar keine Beschriftung mehr angezeigt.

Viele Grüße
Fabian

Zoom.mlapp.zip
 Beschreibung:

Download
 Dateiname:  Zoom.mlapp.zip
 Dateigröße:  38.44 KB
 Heruntergeladen:  215 mal
Private Nachricht senden Benutzer-Profile anzeigen

Harald
Forum-Meister

Forum-Meister


Beiträge: 24.448
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 30.04.2021, 08:50     Titel:
  Antworten mit Zitat
Hallo,

der erste Tipp war der richtige: XTick und YTick explizit setzen.

Code:
oldXTick = app.UIAxes.XTick;
app.UIAxes.XTick = oldXTick;
newT = app.TickChange(oldXTick);
app.UIAxes.XTickLabel = newT;

oldYTick = app.UIAxes.YTick;
app.UIAxes.YTick = oldYTick;
newT = app.TickChange(oldYTick);
app.UIAxes.YTickLabel = newT;


Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

BlackDice
Themenstarter

Forum-Century

Forum-Century


Beiträge: 148
Anmeldedatum: 08.12.20
Wohnort: ---
Version: R2020b
     Beitrag Verfasst am: 30.04.2021, 09:01     Titel:
  Antworten mit Zitat
danke
