Verfasst am: 19.05.2015, 13:28 Titel: Grenzen von Surf-Grafiken

Hallo,

ich habe zwei Grafiken mit der Surffunktion erstellt:

Code:

% Visualisierung der Modellierung

x_data(1,:) = Resultat(:,2) ;
y_data(1,:) = Resultat(:,3) ;
z_data(1,:) = Resultat(:,1);

xint = linspace(xmax+mittel_x,xmin+mittel_x,100);
yint = linspace(ymax+mittel_y,ymin+mittel_y,100);
yint = yint(:);

[X,Y,Z]=griddata(x_data,y_data,z_data,xint,yint,'linear');
figure;
surf(X,Y,Z);
xlabel('X [m]');
ylabel('Y [m]');
zlabel('Z [mm/a]');
title('Modell n = 4 & m = 4');
colorbar;

% Visualisierung der Sollkoordinaten

x_masch(1,:) = koord(:,2)+mittel_x;
y_masch(1,:) = koord(:,3)+mittel_y;
z_masch(1,:) = koord(:,4);

xint1 = linspace(xmax+mittel_x,xmin+mittel_x,100);
yint1 = linspace(ymax+mittel_y,ymin+mittel_y,100);
yint1 = yint1(:);

[X1,Y1,Z1]=griddata(x_masch,y_masch,z_masch,xint1,yint1,'linear');
figure;
surf(X1,Y1,Z1);
xlabel('X [m]');
ylabel('Y [m]');
zlabel('Z [mm/a]');
title('Sollmodell');
cbar = colorbar;

Funktion ohne Link?

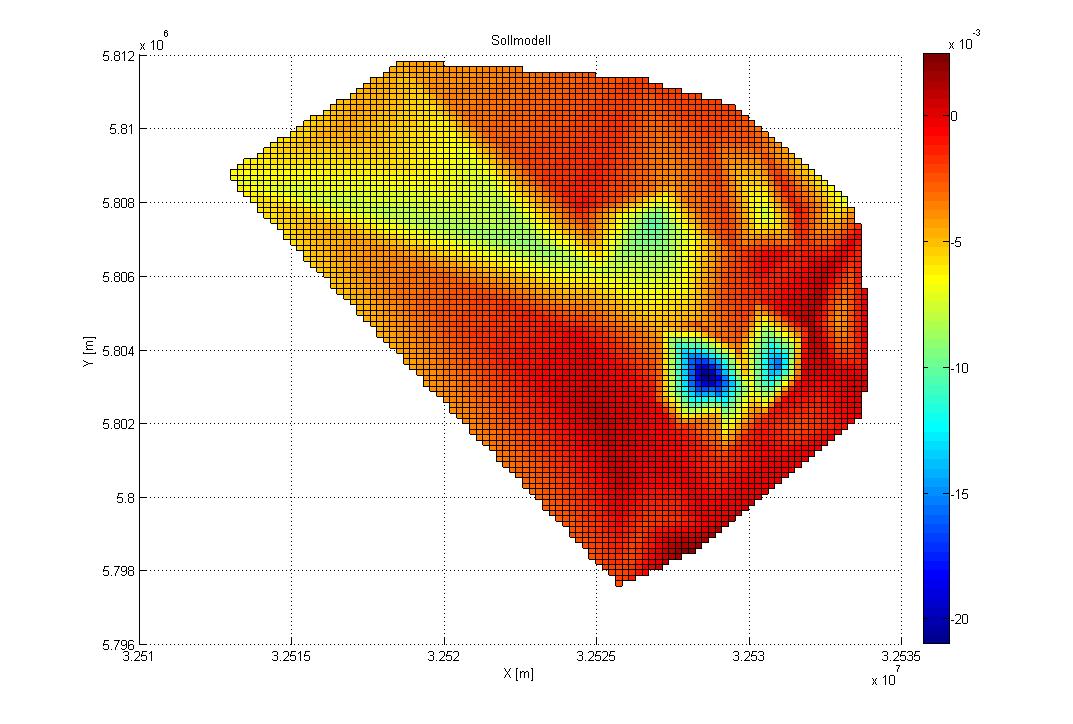

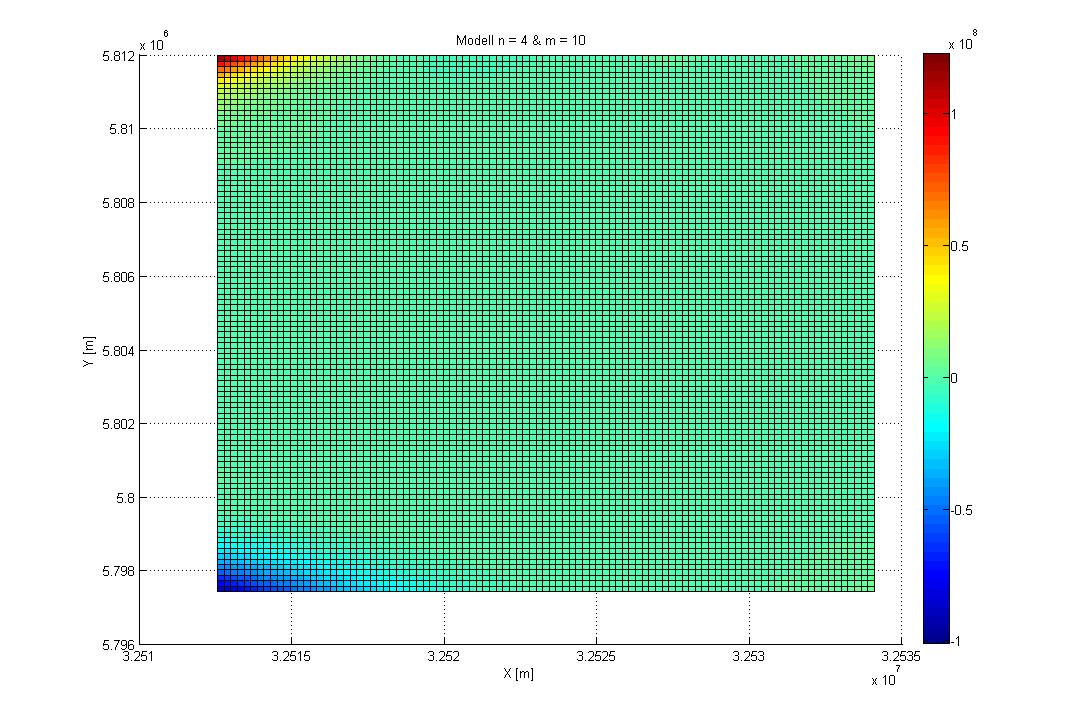

Zuerst wird meine Modellierung visualisiert, danach die ursprünglichen Koordinaten. Nun möchte ich aber für die Modellierung nicht das ganze Rechteck angezeigt bekommen, sondern nur den Teil, der auch in der Grafik mit den Sollkoordinaten dargestellt wird. Gibt es da eine simple Lösung?


Beschreibung:

Download

Dateiname:


Dateigröße:

225.76 KB

Heruntergeladen:

389 mal


Beschreibung:

Download

Dateiname:


Dateigröße:

153.71 KB

Heruntergeladen:

415 mal

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 19.05.2015, 14:18 Titel:

Hallo,

man kann die Punkte, die nicht visualisiert werden sollen, auf NaN setzen.

Grüße,
Harald

Tony_Silva2

Themenstarter

Forum-Anfänger


	Beiträge: 35

	Anmeldedatum: 15.07.14

	Wohnort: ---

	Version: ---

Verfasst am: 21.05.2015, 09:38 Titel:

Meine Idee wäre jetzt manuell Eckpunkte eines Polygons einzugeben, daraus ein Polygon zu erzeugen und in einer Anfrage zu prüfen, ob der Gitterpunkt meines vordefinierten Rechtecks im Polygon liegt und nur dann eine Darstellung zu erlauben.

Eine manuelle NaN-Setzung der Punkte ist bei über 5000 Punkten zu aufwändig.
Gibt es eine Funktion um Polygone zu definieren?

Harald

Forum-Meister


	Beiträge: 24.495

	Anmeldedatum: 26.03.09

	Wohnort: Nähe München

	Version: ab 2017b

Verfasst am: 21.05.2015, 09:58 Titel:

Hallo,

inpolygon könnte helfen. Siehe auch
http://www.gomatlab.de/loeschen-der.....lb-der-grafik-t37311.html

Grüße,
Harald

Tony_Silva2

Themenstarter

Forum-Anfänger


	Beiträge: 35

	Anmeldedatum: 15.07.14

	Wohnort: ---

	Version: ---

Verfasst am: 26.05.2015, 15:22 Titel:

inpolygon hab ich gebraucht Smile

danke schön
