Verfasst am: 30.03.2021, 14:35 Titel: Grundlegender Aufbau Zeit der Nulldurchgänge und Maximalwer

Hallo,

ich bin absoluter Matlab-Anfänger und habe folgende Herausforderung:

Ich habe ein Signal, dass um 0 pendelt.
Es ist keine harmonische Schwingung.
Die Amplitude der einzelnen Pendler ist unterschiedlich hoch.

Ziel:

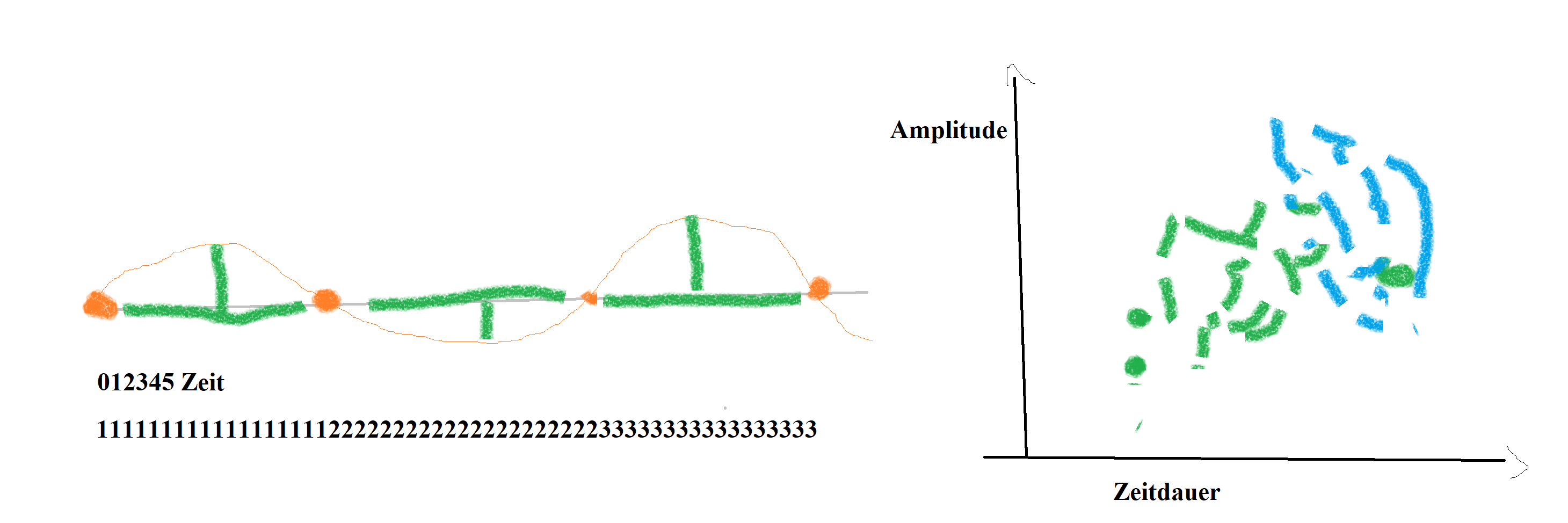

Ein Diagramm, dass die Amplitude (X-Achse) und Zeitdauer zwischen den VZW (Y-Achse) in Abhängigkeit darstellt. Dabei soll eine Punktewolke entstehen.

Dazu möchte ich also die Zeitdauer zwischen den Nulldurchgängen des Signals auslesen und dazu jeweils die maximale Amplitude.

Wie stelle ich das grob an?
Mir fehlt aktuell ein passendes Konzept wie ich das Problem angehe...

Ich würde mich sehr freuen, wenn ihr mir weiter helfen könntet Smile

Liebe Grüße
peter3000


Beschreibung:

Download

Dateiname:


Dateigröße:

295.62 KB

Heruntergeladen:

238 mal

Mmmartina

Forum-Meister


	Beiträge: 745

	Anmeldedatum: 30.10.12

	Wohnort: hier

	Version: R2020a

Verfasst am: 30.03.2021, 19:34 Titel:

1. Stellen an denen der Vektor == 0 bestimmen
=> Zeiten lassen sich daraus berechnen
2. lokale Extremwerte bestimmen (evt. mittels islocalmin bzw islocalmax)
=> lokale Amplitude
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))

peter3000

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 30.03.21

	Wohnort: ---

	Version: ---

Verfasst am: 31.03.2021, 09:54 Titel:

Hallo Martina,
danke Smile

ja das verstehe ich schon mal Smile

Ein bisschen detaillierter brauche ich es aber dann doch.

Habe jetzt mal das Pendlersignal mit einer neuen Spalte (parallel zu den Zeitwerten) erweitert und implementiere einen Zähler für jeden Vorzeichenwechsel.

Macht das so Sinn?

Mmmartina

Forum-Meister


	Beiträge: 745

	Anmeldedatum: 30.10.12

	Wohnort: hier

	Version: R2020a

Verfasst am: 31.03.2021, 14:54 Titel:

peter3000 hat Folgendes geschrieben:

Hallo Martina,
danke Smile

ja das verstehe ich schon mal Smile

Wenn du es detailierter brauchst, so frage detailierter!
Ob du einen Zähler brauchst, kann ich von hier aus nicht sagen.

Auch ein zweites Posting wird nicht dazu führen, dass du mehr Informationen bekommst, wenn du nicht mehr Informationen teilst:
Codeansatz. Minimalbeispiel, etc.

Für Vorzeichenwechsel könnten dir noch

Code:

sign
diff

Funktion ohne Link?

helfen.
_________________

LG
Martina

"Wenn wir bedenken, daß wir alle verrückt sind, ist das Leben erklärt." (Mark Twain))

peter3000

Themenstarter

Forum-Anfänger


	Beiträge: 10

	Anmeldedatum: 30.03.21

	Wohnort: ---

	Version: ---

Verfasst am: 31.03.2021, 15:05 Titel:

Hallo Martina,

danke - da hast du natürlich recht.

Spalte 1: Zeit
Spalte 2: Werte
Spalte 3: Vorzeichen -1 +1
Spalte 4: Vorzeichenwechselcounter

Code:

i=0
vzwcounter = 1
for i=2:(length(time));

if Abstandmtrx(i-1),3)==Abstandmtrx(i,3);
Abstandmtrx((i),4)= vzwcounter;
else
vzwcounter = vzwcounter +1;
Abstandmtrx((i),4)= vzwcounter;
end

end

Funktion ohne Link?

Jetzt würde ich gerne die Maximalwerte aus Spalte 1 und Spalte 2 jeweils für den vzwcounter aus Spalte 4 auslesen. Und da scheitere ich.

Meine Abstandmtrx ist so aufgebaut:
Zeit Abstand VZ Vorzeichenwechselcounter
1 -0.1 -1 1
2 -0.2 -1 1
3 0.1 1 2
4 0.2 1 2
5 0.3 1 2
6 0.2 1 2
7 -0.2 -1 3
8 -0.2 -1 3
9 0.1 1 4
10 0.1 1 4
11 0.1 1 4
12 0.3 1 4

Ich würde gerne so vorgehen (es sei denn es gibt bessere Ansätze)
Neue Matrix erstellen
Maximalwerte aus Spalte 1 (Zeit) für vzwcounter=i (1,2,3,4...) in Zeile i Spalte 1
Maximalwerte aus Spalte 2 (Abtand) für vzwcounter=i (1,2,3,4...) in Zeile i Spalte 2

Danke!

Liebe Grüße
Peter

Jan S

Moderator


	Beiträge: 11.057

	Anmeldedatum: 08.07.10

	Wohnort: Heidelberg

	Version: 2009a, 2016b

Verfasst am: 31.03.2021, 15:52 Titel:

Hallo peter3000,

Wenn du einen kleinen Satz mit Beispiel-Daten postest, könnte man dir einfach passenden Code vorschlagen. Zu erraten, was zu deinen Daten passen könnte, ist weniger effizient.

Trotzdem mal mit etwas Raten:

Code:

t = cumsum(linspace(0, 100, 1000)) / 50500 * 10 * pi;
Data = sin(t) .* linspace(0, 1, numel(t));

Change = [true, diff(data >= 0) ~= 0];
Phase = cumsum(Change);

Amplitude = accumarray(Phase.', abs(Data), [], @max);
Duration = diff(find([Change, true]));
plot(Amplitude, Duration.', '+')

Funktion ohne Link?

Gruß, Jan
