GUI dynamisch erstellen



sijuherm
Forum-Anfänger

Forum-Anfänger


Beiträge: 29
Anmeldedatum: 01.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 05.08.2019, 15:41     Titel: GUI dynamisch erstellen
  Antworten mit Zitat
Ist es möglich Objekte (Eingabefelder, Beschriftungen) einer GUI in Abhängigkeit von einer Parameteranzahl dynamisch zu erstellen?

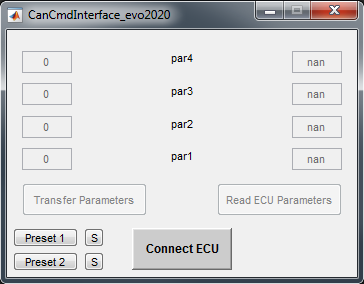

Das Grundgerüst der GUI habe ich mit GUIDE erstellt, im angehängten Beispiel mal fest für 4 Parameter. Die GUI wird mit einem Table aufgerufen und jeder Eintrag entspricht einem Parameter, der jeweils 2 Eingabefelder und ein Textfeld erhalten soll. Mein aktueller Ansatz sieht vor, die GUI schon komplett manuell bis zur maximalen Parameteranzahl zu erstellen und dann einfach nur die Größe der GUI anzupassen. Aber so richtig sauber erscheint mir das nicht.

 Beschreibung:

Download
 Dateiname:  CCI2020.PNG
 Dateigröße:  23.75 KB
 Heruntergeladen:  371 mal
Private Nachricht senden Benutzer-Profile anzeigen


Harald
Forum-Meister

Forum-Meister


Beiträge: 24.484
Anmeldedatum: 26.03.09
Wohnort: Nähe München
Version: ab 2017b
     Beitrag Verfasst am: 05.08.2019, 23:53     Titel:
  Antworten mit Zitat
Hallo,

wenn eine Maximalanzahl bekannt ist, kannst du die Elemente teilweise unsichtbar machen und ihre Position anpassen, um den gewünschten Effekt zu erreichen.

Alternative wäre, die variable Anzahl Elemente durch uicontrol -Befehle zu erstellen.

Grüße,
Harald
_________________

1.) Ask MATLAB Documentation
2.) Search gomatlab.de, google.de or MATLAB Answers
3.) Ask Technical Support of MathWorks
4.) Go mad, your problem is unsolvable ;)
Private Nachricht senden Benutzer-Profile anzeigen

sijuherm
Themenstarter

Forum-Anfänger

Forum-Anfänger


Beiträge: 29
Anmeldedatum: 01.08.19
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 06.08.2019, 16:45     Titel:
  Antworten mit Zitat
Danke Harald. Ja Parameteranzahl ist bekannt beim Aufruf der GUI. Habe wie vorgeschlagen die Elemente mit dem uicontrol -Befehl in der Opening-Function erstellt. GUI funktioniert einwandfrei, folgend der relevante Teil des Quellcodes für die Nachwelt. Wink

Code:

% --- Executes just before CanCmdInterface_evo2020 is made visible.
function CanCmdInterface_evo2020_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
% varargin   command line arguments to CanCmdInterface_evo2020 (see VARARGIN)

% Choose default command line output for CanCmdInterface_evo2020
handles.output = hObject;

% extract parameters
if ~isempty(varargin) && istable(varargin{1})
    handles.CanCmdParameters = varargin{1};
    handles.nPar = min(20,size(handles.CanCmdParameters,1)); %limit to 20 parameters
else
    fprintf(2,'No parameter table specified / handed over to CanCmdInterface!\n')
end

% check for correct format of table
try
(...)
catch
    f = warndlg('Parameter table has not the expected format. Continuation may result in faulty behaviour!','Missing parameter information','modal');
    uiwait(f)
end

% set GUI height depending on number of parameters & add elements
try
    gHeight = 2.3*handles.nPar + 7.5; % 5.3 offset for space below + 2 for space above
    hObject.set('Position',[135.8000 10 73 gHeight])
    % add GUI elements
    for k = 1:handles.nPar
        partext = handles.CanCmdParameters.varName{k};
        parpos = 5.4 + 2.3*k;
        handles.ebox2ECU(k) = uicontrol('Style', 'edit','Enable','off',...
            'Units','characters','Position',[1.6 parpos 10 1.7],'Value',k,...
            'Callback', @(hObject,eventdata)CanCmdInterface_evo2020('ebox2ECU_Callback',hObject,eventdata,guidata(hObject)));
        handles.parText(k) = uicontrol('Style', 'text','String',partext,...
            'Units','characters','Position',[11.6 parpos-0.2 50 1.7]);
        handles.eboxReadECU(k) = uicontrol('Style', 'edit','Enable','off',...
            'Units','characters','Position',[61.6 parpos 10 1.7]);
    end
catch
    % do nothing, error text already provided above
end

% Update handles structure
guidata(hObject, handles);



function ebox2ECU_Callback(hObject, eventdata, handles)
% get parameter number
tmp = hObject.Value;
% write value to CCP struct
handles.CanCmdParameters.value(tmp) = str2double(get(hObject,'String'));
% Update handles structure
guidata(hObject, handles);


Anmerkung: Die Eingabefelder nutzen alle die selbe Callback-Funktion. Die Identifikation des Eingabefeldes habe ich nicht über das Tag gelöst, sondern über den Value -Wert.
