GUI mit Axis in PDF ausgeben


xaxas
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 13.09.13
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 13.09.2013, 11:29     Titel: GUI mit Axis in PDF ausgeben
  Antworten mit Zitat
Hallo liebe Community,

ich habe ein kleines Problem bei der Programmierung eines GUI bzw bei dessen Ausgabe.
Und zwar soll zum Ende einer Berechnung (quasi zum wegheften) ein Screenshot der gesamten GUI als PDF gespeichert werden.
Soweit so gut, funktioniert eigentlich auch alles, nur die Axis macht Probleme! Diese erscheint einfach nicht in der PDF-Datei sonder hinterlässt ein komisches Artefakt (siehe Anhang).
Greif ich den Frame ab und speicher als jpg ist alles chick...

Meine Frage also:
Wie kann ich das GUI inkl. Axis in die PDF bekommen
(oder alternativ: wie bekomm ich ein img als PDF gespeichert)?

Die Codes dazu:

Erstellen der besagten Axis:
Code:
% Druckverlauf in Diagramm darstellen
ylim1 = 0.9*(pn(1)-sum(dv02_daten.ergebnis.Tab(:,5)));
handles.diagramm = axes('Units','pixels','Parent',handles.ergebnis,...
           'Position',[62 115 564 266]);

plot(handles.diagramm,px,pn,'r-d','linewidth',1.5);
set(handles.diagramm,'xtick',0:1:size(dv02_daten.aufbau,1),'XLim',[0,size(dv02_daten.aufbau,1)+0.5],'YLim',[ylim1 1.1*pn(1)]);
grid(handles.diagramm, 'on');
xlabel(handles.diagramm,'Bauteilnummer');
ylabel(handles.diagramm,'Druck [Pa]');
drawnow
guidata(hObject,handles);



Der Ausgabe Befehl (inkl testweise erzeugter jpg):
Code:
% .pdf File erzeugen
set(handles.figure1,'PaperPositionMode','auto','PaperOrientation','landscape','PaperType','A4');
    % .pdf File erzeugen
    saveas(handles.figure1,[pfad dateiname '.pdf'], 'pdf');
    %print(handles.figure1,'-dpdf', [pfad dateiname '.pdf']);
    F = getframe(gcf);
    [X,~] = frame2im(F);
    imwrite(X,[pfad dateiname '.jpg']);



Viele Grüße und Danke im voraus
xaxas

ErgebnisDV_13.09.2013-1211.pdf
 Beschreibung:
so sieht es aus...

Download
 Dateiname:  ErgebnisDV_13.09.2013-1211.pdf
 Dateigröße:  32.22 KB
 Heruntergeladen:  429 mal

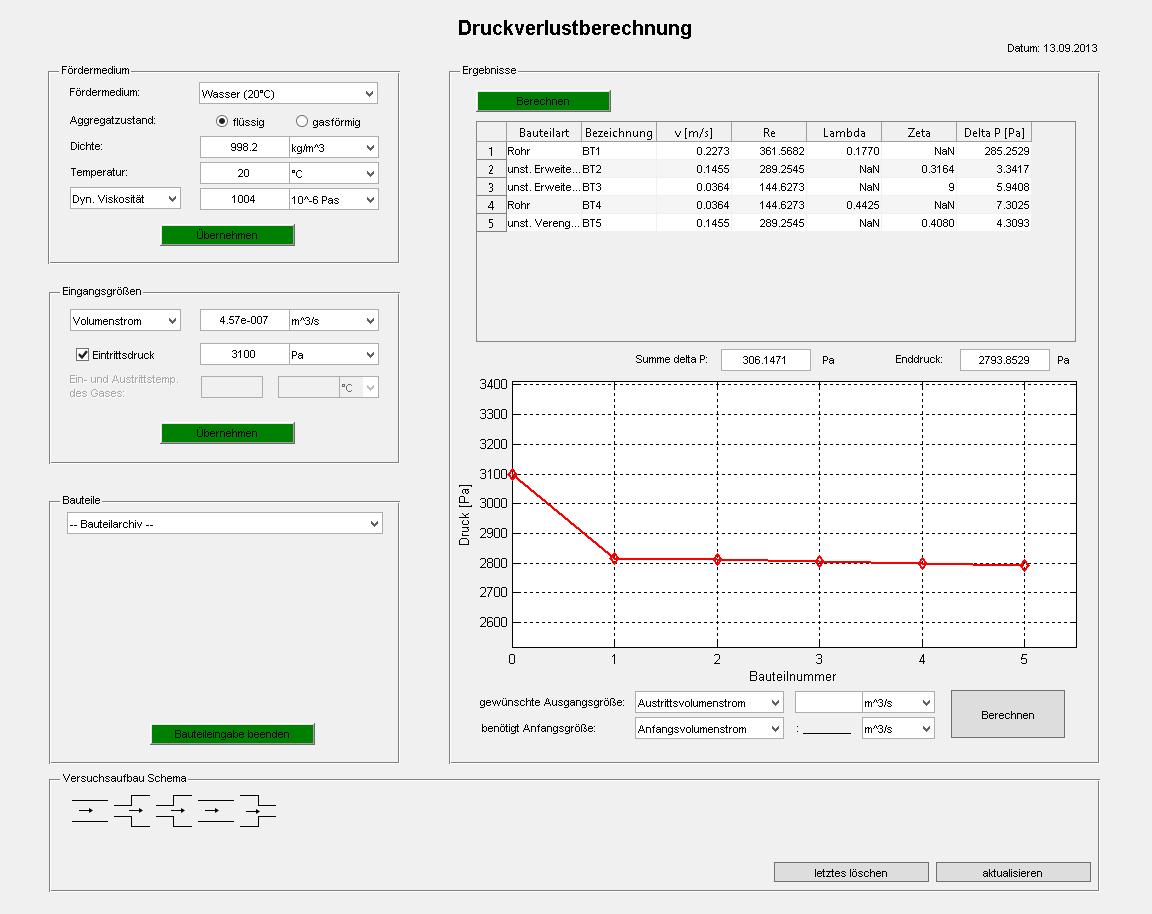

 Beschreibung:
so sollte es in der PDF aussehen

Download
 Dateiname:  ErgebnisDV_13.09.2013-1211.jpg
 Dateigröße:  123.63 KB
 Heruntergeladen:  596 mal
