H-Feld eines Leiters plotten


Kampi
Forum-Newbie

Forum-Newbie

Beiträge: 1
Anmeldedatum: 31.08.17
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.08.2017, 17:58     Titel: H-Feld eines Leiters plotten
  Antworten mit Zitat
Hallo zusammen,

ich möchte gerne ein paar Aufgaben aus dem Bereich der Elektrostatik und der Elektrodynamik visualisieren und mich in dem Zuge etwas intensiver mit Matlab beschäftigen.

Für den Anfang möchte ich gerne das H-Feld eines in z-Richtung unendlich langen Leiters plotten.
Dazu habe ich diesen Code (ich würde die Berechnung gerne in Zylinderkoordinaten durchführen und das Ergebnis in kartesischen Koordinaten anzeigen):

Code:

clc;
clear;

I_0 = 1;

% Koordinatensystem erzeugen
[x, y] = meshgrid(-5:0.2:5, -5:0.2:5);

% Koordinatensystem in Zylinderkoordinaten umwandeln
[theta, rho] = cart2pol(x, y);

% H-Feld bestimmen
H_alpha = I_0 ./ (2 * pi * rho);

% H-Feld in kartesische Koordinaten transformieren
[u v] = pol2cart(theta, H_alpha);

% H-Feld plotten
figure
quiver(x, y, u, v)

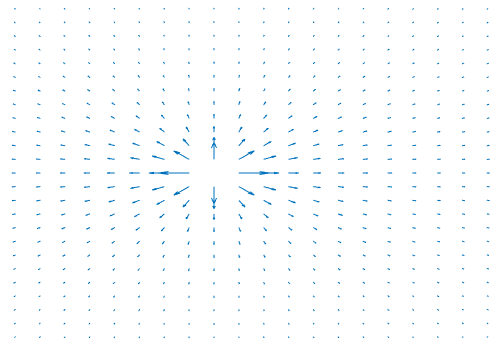

Als Resultat erhalte ich das angehängte Bild.
Leider ist das Bild nicht korrekt, da die Feldlinien kreisförmig verlaufen müssten.

Ich verstehe leider nicht wo ich da einen Denkfehler gemacht habe. Oder gibt es vielleicht sogar einen eleganteren Weg?

Vielen Dank für die Hilfe Smile
Gruß
Daniel

 Beschreibung:

Download
 Dateiname:  Feld.png
 Dateigröße:  8.35 KB
 Heruntergeladen:  369 mal
