Hilfe zur Verwendung von Triggered and Enabled Subsystems |
|
| Hilby84 |
Gast
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 09.04.2014, 14:43
Titel: Hilfe zur Verwendung von Triggered and Enabled Subsystems
|
 |
| |
 |
 |
Hallo Zusammen!
Ich habe ein kleines Problem mit den Triggered and Enabled Subsystems in Simulink. Derzeit versuche ich Ereignisgesteuert eine Synchronisation von 2 Pulsegeneratoren zu realisieren, die mit unterschiedlicher Freuquenz arbeiten. Da der eine Pulsgenerator "früher" die Periode beendet als der andere Pulsegenerator, muss der schnellere Pulsgenerator auf das Ende der Periode des zweiten Puls-generators warten. Diese Wartezeit soll erreicht werden, indem die Frequenz des ersten Puls-generators deutlich erhöht wird bis dann die Periode des zweiten Puls-generators fertig ist. Zum besseren Verständnis im Anhang ein kleines Bild dazu.
Mein erster Ansatz war den langsamen Pulsgenerator, auf den synchronisiert werden soll, um zwei Triggered and enabled Subsystems zu erweitern. Das erste Subsystem, in dem ein Pulsgenerator mit relativ niedriger Frequenz steckt, sollte zu beginn gleichzeitig mit dem Synchronisationspulsgenerator starten. Nach einer Periode sollte das Subsystem disabled werden und das andere Subsystem aktiviert werden, so dass der Impulsgenerator mit sehr hoher Frequenz in diesem Subsystem aktiviert wird, bis dann der Synchronisationspulsgenerator eine Periode abgeschlossen hat. Nach der Periode das ganze von vorne.
Das ganze hat aber nicht funktioniert, da ich einen Impulsgenerator in dem Subsystem nicht ohne weiteres betreiben konnte. Ich musste zusätzlich ein Zeitsignal von außen in das Subsystem einführen, so dass dann der Impulsgenerator dieses Zeitsignal verwenden konnte. Trotzdem war das Ergebniss nicht wie gewünscht. Ich habe viel in den Einstellungen rumgeschraubt, variable step size, fixed step size etc. Nichts hat funktioniert. Ich bekam immer Warnungen bezüglich nicht vorhandener "continuous states".

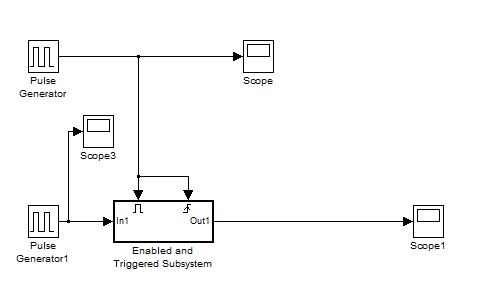

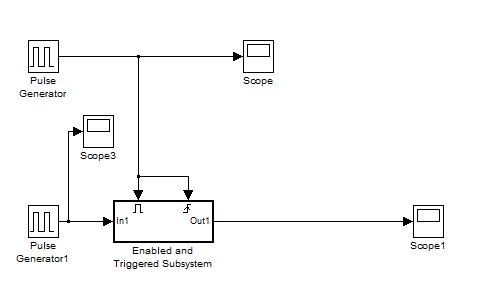

Daher habe ich ein einfaches Beispiel erzeugt. Das Signal eines Pulsgenerators sollte einfach durch ein Triggered and enabled subsystem durchgeleitet werden. Die Kriterien für die triggered and enabled funktion wiederum sollten durch den anschluss eines weiteren Impulsgenerators mit niedrigerer Frequenz geschehen. Allerdings ändert sich das korrekte Eingangssignal irgendwie, so dass das ausgangssignal nicht mehr dem Eingangssignal entspricht.
Ich bin mittlerweile schon solange daran am rumfummeln, dass vermutlich niemand versteht was ich hier geschrieben habe. Daher füge ich einfach auch nochmal dieses Beispiel hinten an, vielleicht kann mir ja doch noch jemand helfen. Ich glaube das hat alles mit den Step sizes und den variable, fixed und discrete steps zu tun. Vielleicht kennt das ja auch jemand und kann mir meinen Fehler erklären.
Danke und viele Grüße
Hilby
| Beschreibung: |
|
Download |
| Dateiname: |
Test2.mdl |
| Dateigröße: |
30.3 KB |
| Heruntergeladen: |
412 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
Test2.JPG |
| Dateigröße: |
19.25 KB |
| Heruntergeladen: |
353 mal |

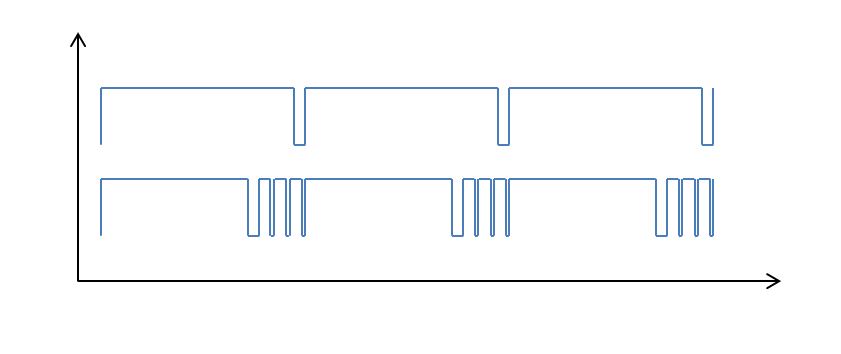

| Beschreibung: |
| Beispiel der Synchronisation |
|
Download |
| Dateiname: |
Beispiel.JPG |
| Dateigröße: |
22.55 KB |
| Heruntergeladen: |
365 mal |
|
|
|
|
|
|
|
|
|
