Hüllkurve aus Messdatenreihe



onkel alex
Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 02.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 31.03.2010, 15:10     Titel: Hüllkurve aus Messdatenreihe
  Antworten mit Zitat
Hallo,

ich bin ein Matlab Neuling und soll im Zuge einer Projektarbeit (Messungen an einer Zündanlage eines Gasmotors) die gemessenen Spannungs- und Stromverläufe aufbereiten.

D.h. ich möchte die stark verrauschten Signale nehmen und jeweils eine Hüllkurve oben drauflegen (siehe Anhang; in ROT das gewünschte Aussehen der Hüllkurven - hab ich in Paint dazugezeichnet).

Ich habe mir schon die Finger wund gesucht im Web, aber leider keine gewinnbringenden Infos gefunden.

Danke im Voraus für die Hilfe
Alex

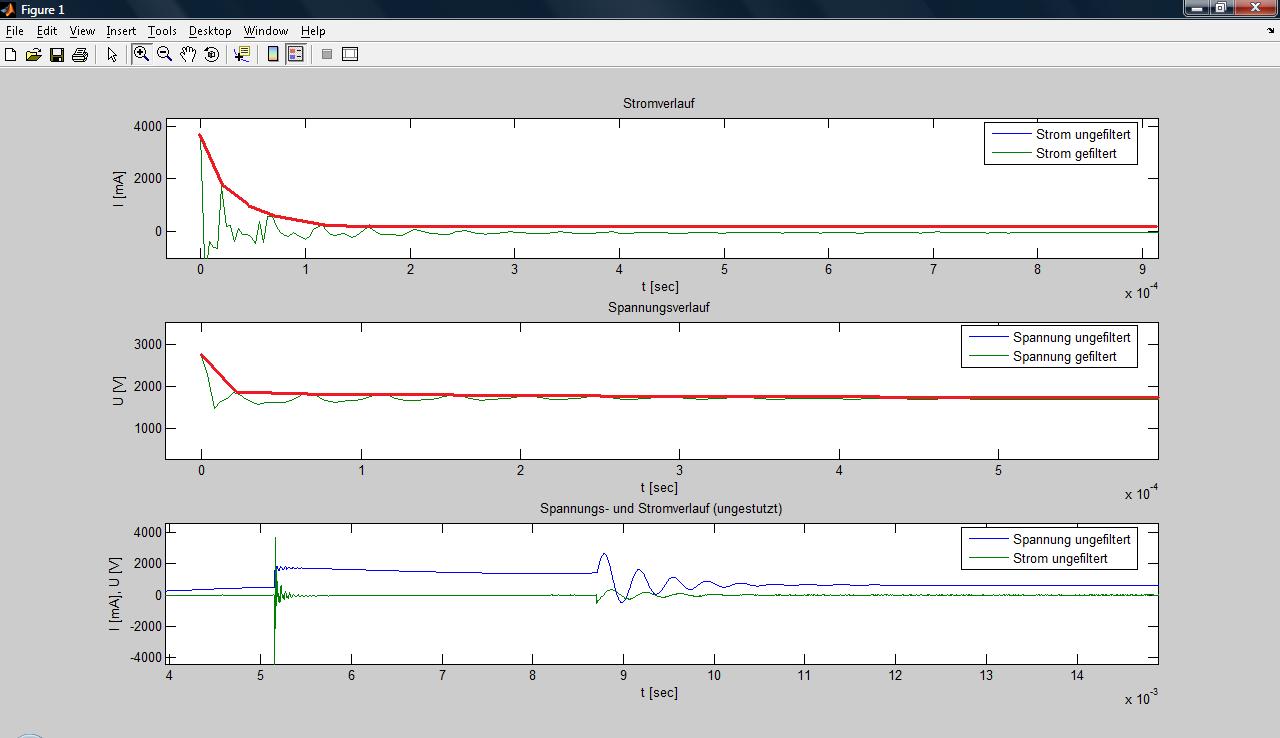

2010 03 31 Screenshot.jpg
 Beschreibung:
Signalverläufe mit zusätzlich eingezeichneten gewünschten Hüllkurven

Download
 Dateiname:  2010 03 31 Screenshot.jpg
 Dateigröße:  82.34 KB
 Heruntergeladen:  2853 mal
Private Nachricht senden Benutzer-Profile anzeigen


rolewinski
Forum-Anfänger

Forum-Anfänger


Beiträge: 20
Anmeldedatum: 10.02.10
Wohnort: Ingolstadt
Version: R2009b
     Beitrag Verfasst am: 31.03.2010, 16:05     Titel:
  Antworten mit Zitat
Hallo

du wirst die Signale ja bestimmt als 2-Spalten-Vektor vorliegen haben.
Du könntest dir einen neuen Vektor erzeugen, in den du die Ableitungen (meinetwegen dmA / dt) rein schreibst. An den Punkten, bei denen die Ableitung negativ wird, hast du ein lokales Maximum und erhälst ja auch den entsprechenden Indize dazu. Dann greifst du dir den entsprechenden Wert (passend zum Indize) aus deinem Signal-Vektor und hast den lokalen Maximalwert. Daraus ergibt sich dann zwangsläufig deine gewünscht Maximakurve. Die ist natürlich nicht so fein gerastert, wie dein Ausgangssignal, aber sie sollte deinem Ergebniswunsch entsprechen.

Sorry, hab kein Nerv mehr für entsprechenden Code ... fast Feierabend und ab morgen frei Wink

Grüße
Roland

PS: oder hab ich einen Denkfehler?!
Private Nachricht senden Benutzer-Profile anzeigen

onkel alex
Themenstarter

Forum-Newbie

Forum-Newbie


Beiträge: 2
Anmeldedatum: 02.02.10
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 14.04.2010, 08:35     Titel:
  Antworten mit Zitat
rolewinski hat Folgendes geschrieben:
Hallo

du wirst die Signale ja bestimmt als 2-Spalten-Vektor vorliegen haben.

>ja, genau, hab ich.


Du könntest dir einen neuen Vektor erzeugen, in den du die Ableitungen (meinetwegen dmA / dt) rein schreibst.

>Ableitungen kann ich keine bilden, da ich ja nur eine Messdatenreihe habe und keine mathematische Funktion


An den Punkten, bei denen die Ableitung negativ wird, hast du ein lokales Maximum und erhälst ja auch den entsprechenden Indize dazu.

>das stimmt math. nicht ganz. Extremwerte sind dort wo die erste Ableitung GLEICH NULL ist (=Steigung gleich Null)


Dann greifst du dir den entsprechenden Wert (passend zum Indize) aus deinem Signal-Vektor und hast den lokalen Maximalwert. Daraus ergibt sich dann zwangsläufig deine gewünscht Maximakurve. Die ist natürlich nicht so fein gerastert, wie dein Ausgangssignal, aber sie sollte deinem Ergebniswunsch entsprechen.

>das stimmt natürlich sinngemäß. hänge grad bei der umsetzung.


Sorry, hab kein Nerv mehr für entsprechenden Code ... fast Feierabend und ab morgen frei Wink

Grüße
Roland

>danke mal für den ansatz. Vielleicht hat noch jemand anderes einen Vorschlag????


PS: oder hab ich einen Denkfehler?!
Private Nachricht senden Benutzer-Profile anzeigen

branadic

Gast


Beiträge: ---
Anmeldedatum: ---
Wohnort: ---
Version: ---
     Beitrag Verfasst am: 25.09.2010, 19:25     Titel:
  Antworten mit Zitat
>Ableitungen kann ich keine bilden, da ich ja nur eine Messdatenreihe habe >und keine mathematische Funktion.

Doch, kannst du. Dafür gibt es den diff-Befehl. Damit bekommst du die Steigung zwischen zwei Messwerten.

branadic
