hochfahren einer Synchronmaschine |
|
| Gast |
|
 |
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
 |
|
Verfasst am: 16.06.2009, 13:43
Titel: hochfahren einer Synchronmaschine
|
 |
hi leute,
wie kann ich eine synchronmaschine mit simulink hochfahren?
Weil einfach so Sinuswellen vorgeben geht ja nicht.
Wollte ein Repeating Sequence, Sample and Hold und ein Timer benutzen,
um die Maschine hochzufahren....habs leider nicht hinbekommen
|
|
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.06.2009, 18:00
Titel:
|
|
Bau doch einen Dämpferkäfig ein, dann kannst Du sie asynchron hochfahren.

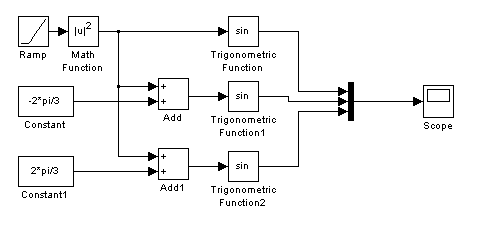

Ansonsten kannst Du probieren, ob Du mit diesem Aufbau aus dem Anhang zurecht kommst. Für ausreichend kleine Steigungen der Rampe könnte das klappen.
| Beschreibung: |
|
Download |
| Dateiname: |
dreiphasensystem.png |
| Dateigröße: |
4.5 KB |
| Heruntergeladen: |
1023 mal |
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.06.2009, 19:30
Titel:
|
|
|
|
|
| Gast |
|
|
Beiträge: ---
|
|
|
|
Anmeldedatum: ---
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.06.2009, 19:33
Titel:
|
|
aber irgendwas stimmt trotzdem nicht.....
kriege ganz komische kurven raus.....
wäre nett wenn sich das mal einer anschauen könnte...
| Beschreibung: |
| m- file für die parameter |
|
Download |
| Dateiname: |
mm.m |
| Dateigröße: |
365 Bytes |
| Heruntergeladen: |
747 mal |
| Beschreibung: |
|
Download |
| Dateiname: |
mathpmsm.mdl |
| Dateigröße: |
64.27 KB |
| Heruntergeladen: |
794 mal |
|
|
|
|
| Epfi |
Forum-Meister
|
|
Beiträge: 1.134
|
|
|
|
Anmeldedatum: 08.01.09
|
|
|
|
Wohnort: ---
|
|
|
|
Version: ---
|
|
|
|
|
|
|
Verfasst am: 16.06.2009, 20:00
Titel:
|
|
Wenn Du die maximal step size etwas runtersetzt (1e-5) sieht es doch ganz gut aus. Auch die Stromverläufe sehen auf den ersten Blick alle ganz passabel aus. Aber die Drehzahl gibt mir ein bisschen zu denken - die schießt ein bisschen arg schnell in die Höhe - nach einer Sekunde ist die Maschine bei >10000rpm und kein Ende in Sicht.
Ansonsten sehe ich gerade noch, dass Du eine Spannung mit der Amplitude 1V vorgibst, das ist sicher auch nicht so gedacht, oder? Bei der Maschinengröße dürfen es sicher auch mal zwei, drei Volt mehr sein ;)
Beim zwei- bzw. Dreiphasigen Kurzschluss stimmt die Reaktion auch nicht. Die Ströme werden direkt kleiner und es bleibt ein konstanter Reststrom vorhanden. Dessen Frequenz ist aber irgendwie unabhängig von der Drehzahl - das haut auch nicht hin...
Irgendwo haste da noch ein, zwei Fehler versteckt...
|
|
|
|
|
|
|
