Verfasst am: 11.06.2012, 18:02 Titel: Hough vs. Radon

Hallo zusammen!

Wie ja bekannt ist, sind die Hough- und die Radon-Transformation grundsätzlich sehr ähnlich. Ich versuche nun, den jeweiligen Plot so einzustellen, dass diese besser miteinander vergleichen kann. Wenn man im Netz nach der Hough-Transformation sucht, sieht man meist genau die Bilder, die bei der Radon-Transformation hinten rauskommen. Also muss es ja irgendwie möglich sein, die Hough-Transformation so darzustellen wie die Radon-Transformation. Zumal der Parameterraum beider ja auch identisch ist.

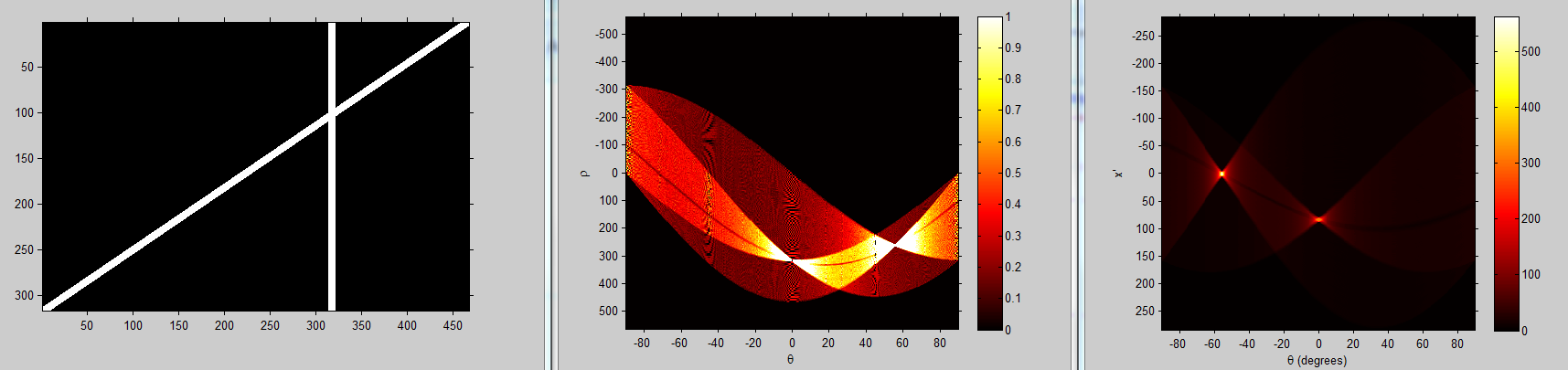

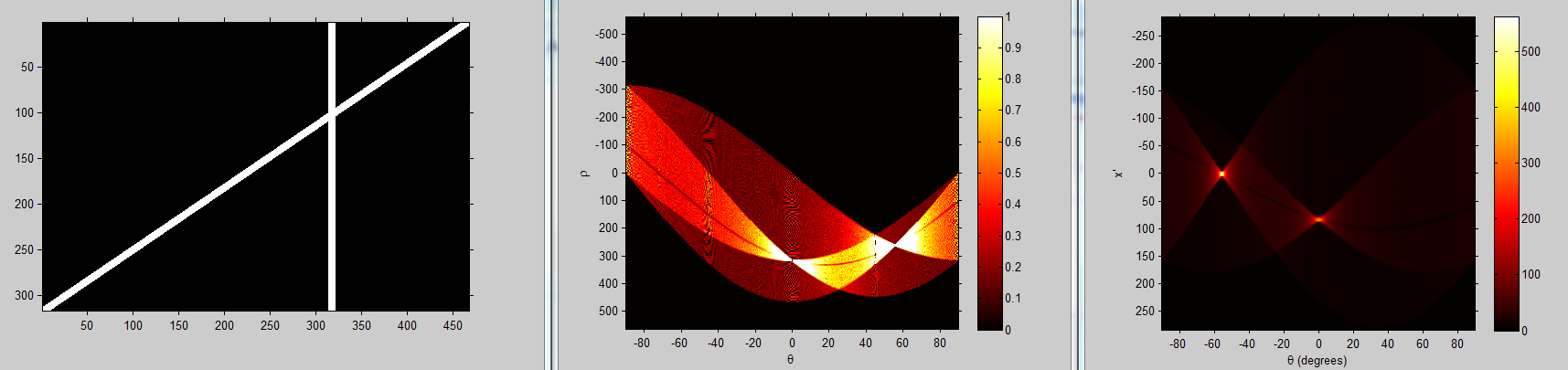

Ich habe einfach mal die Codes aus der Hilfe genommen, die mir die angehängten Bilder liefern:

Code:

%% hough
BW=logical(rgb2gray(imread('houghradonbild.PNG')));
theta = -90:0.5:89.5;
[H,T,R] = hough(BW,'RhoResolution',0.5,'Theta',theta);
figure
imshow(imadjust(mat2gray(H)),'XData',T,'YData',R,...
'InitialMagnification','fit');
xlabel('\theta'), ylabel('\rho');
axis on, axis normal, hold on;
colormap(hot); colorbar

%% radon
BW=logical(rgb2gray(imread('houghradonbild.PNG')));
theta = -90:0.5:89.5;
[R,xp] = radon(BW,theta);
figure
imshow(R,[],'Xdata',theta,'Ydata',xp,...
'InitialMagnification','fit')
axis square;
xlabel('\theta (degrees)')
ylabel('x''')
colormap(hot), colorbar

Funktion ohne Link?

Die Verschiebungen in den Achsen sind mir relativ egal.
Kann mir da jemand helfen?


Beschreibung:

Download

Dateiname:


Dateigröße:

119.8 KB

Heruntergeladen:

900 mal

Buhmann

Themenstarter

Forum-Anfänger


	Beiträge: 30

	Anmeldedatum: 25.05.11

	Wohnort: ---

	Version: R2012b

Verfasst am: 11.06.2012, 18:20 Titel:

Mittlerweile bin ich dank dieses Beispiels, das die Hough-Transformation anders implementiert als die MATLAB-eigene Funktion soweit gekommen, dass ich darstellungstechnisch zwei sehr ähnliche Diagramme plotten konnte.

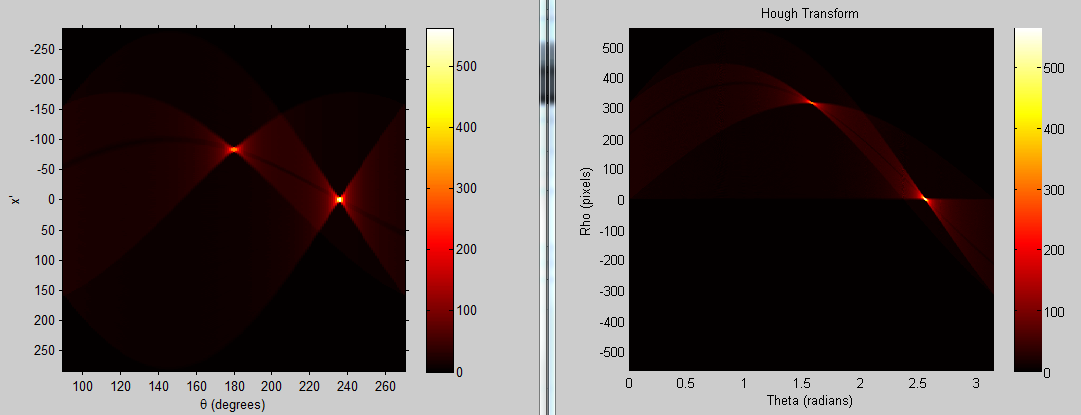

(Siehe Anhang: Rechts: Hough nach URL, Links: Radon mit umgekehrter Projektionsgeradenrotation)

Aber ich komme noch nicht dahinter, warum das eine noch so verzerrt ist...


Beschreibung:

Download

Dateiname:


Dateigröße:

84.99 KB

Heruntergeladen:

843 mal
